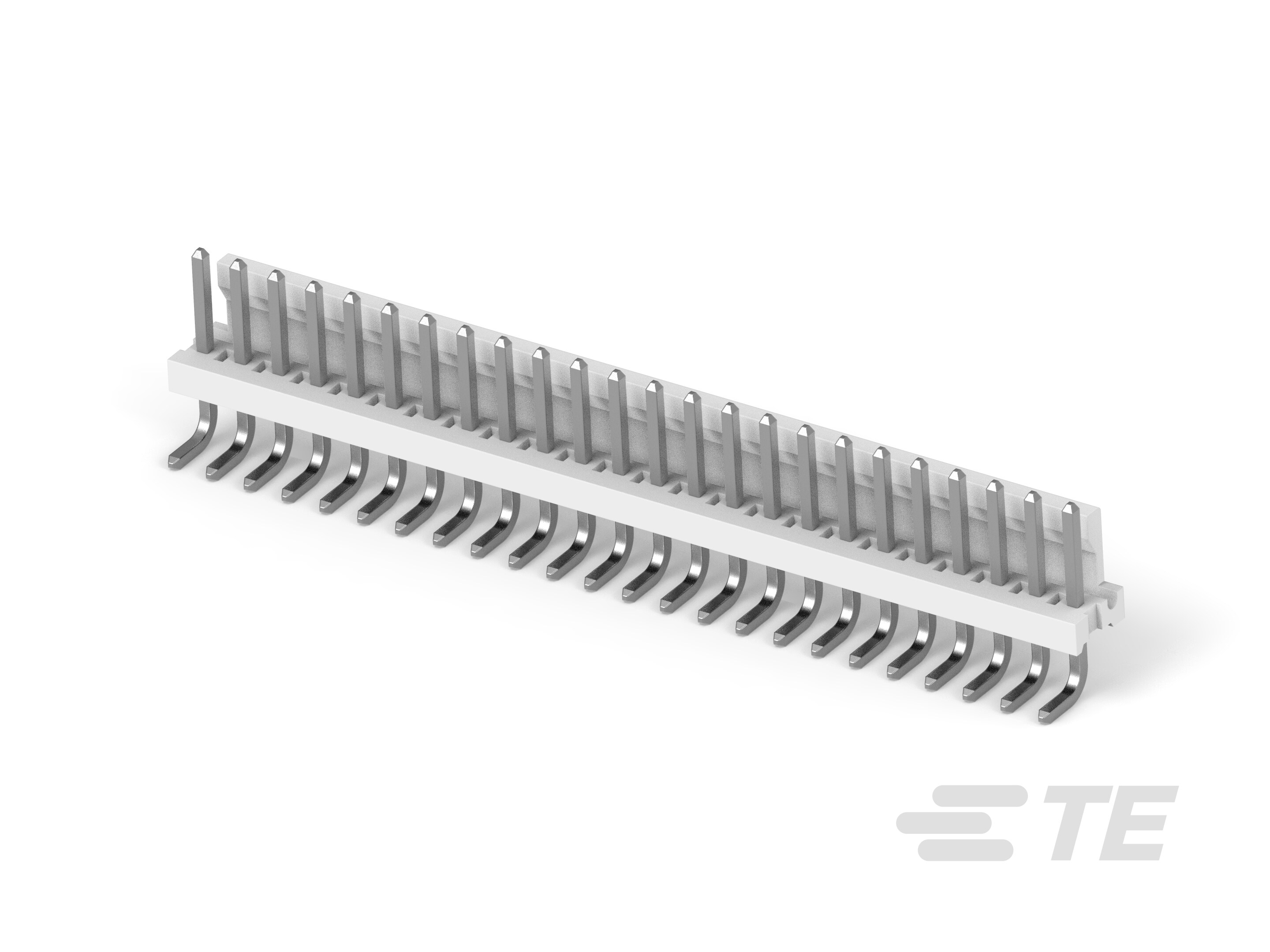

  • MTA-156 HEADER ASSEMBLY, FRICTION LOCK, RIGHT ANGLE,FRONT BEND .045 SQUARE POST,TIN PLATED ENG_CD_640389_AD1.pdf 英文版本

产品规格

机构认证

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 接头类型 : 部分带罩

  • 矩形电源连接器类型 : 公端

  • 连接器和壳体类型 : 插头

  • 连接器系统 : 线到板

  • 可密封 :

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 位数 : 24

  • PCB 安装方向 : 直角

  • 电源位置数量 : 24

  • 行数 : 1

电气特征

  • 工作电压 (VAC): 600

接触件特性

  • 端子基材 : 铜合金

  • 端子底板材料 :

  • 端子接触部电镀材料 :

  • 端子底板材料厚度 : 1.27 µm [ 50 µin ]

  • 端子布局 : 直插式

  • PCB 端子端接区域电镀材料厚度 : .76 µm [ 30 µin ]

  • 端子额定电流(最大值) (A): 7

  • 壳体内的端子定位力 : 不带

  • 端子类型 : 插针

  • PCB 端子端接区域电镀材料 :

  • 端子接合区域电镀材料厚度 : 2.54 µm [ 100 µin ]

  • 接合柱长度 : 10.16 mm [ .4 in ]

端接特性

  • 端接柱体和尾部长度 : 1.53 mm [ .06 in ]

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • 接合固定类型 : 摩擦锁定

  • PCB 安装固定 : 不带

  • 面板安装特性 : 不带

  • PCB 安装对准 : 不带

  • 接合对准 : 不带

  • 接合固定 : 带有

  • 应力消除 : 不带

  • 连接器安装类型 : 板安装

壳体特性

  • 中心线(间距) : 3.96 mm [ .156 in ]

  • 壳体颜色 : 土黄色

  • 外壳材料 : 聚酯

  • 直角弯侧 : 前部

尺寸

  • 兼容的绝缘直径范围 : 5 mm [ .197 in ]

  • 产品长度 : 95.1 mm [ 3.744 in ]

  • PCB 厚度(建议) : 1.57 mm [ .062 in ]

  • 连接器高度 : 10.79 mm [ .425 in ]

使用环境

  • 工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 电路应用 : 电源

行业标准

  • 与已批准的标准产品兼容 : UL E28476

  • 与机构/标准产品兼容 : CSA, UL

  • UL 阻燃性等级 : UL 94V-0

  • 灼热丝额定值 : 标准件 - 非灼热丝

  • UL 等级 : 获得认可

  • CSA 等级 : LR 7189, 已认证

包装特性

  • 封装数量 : 250

  • 封装方法 : 包装
