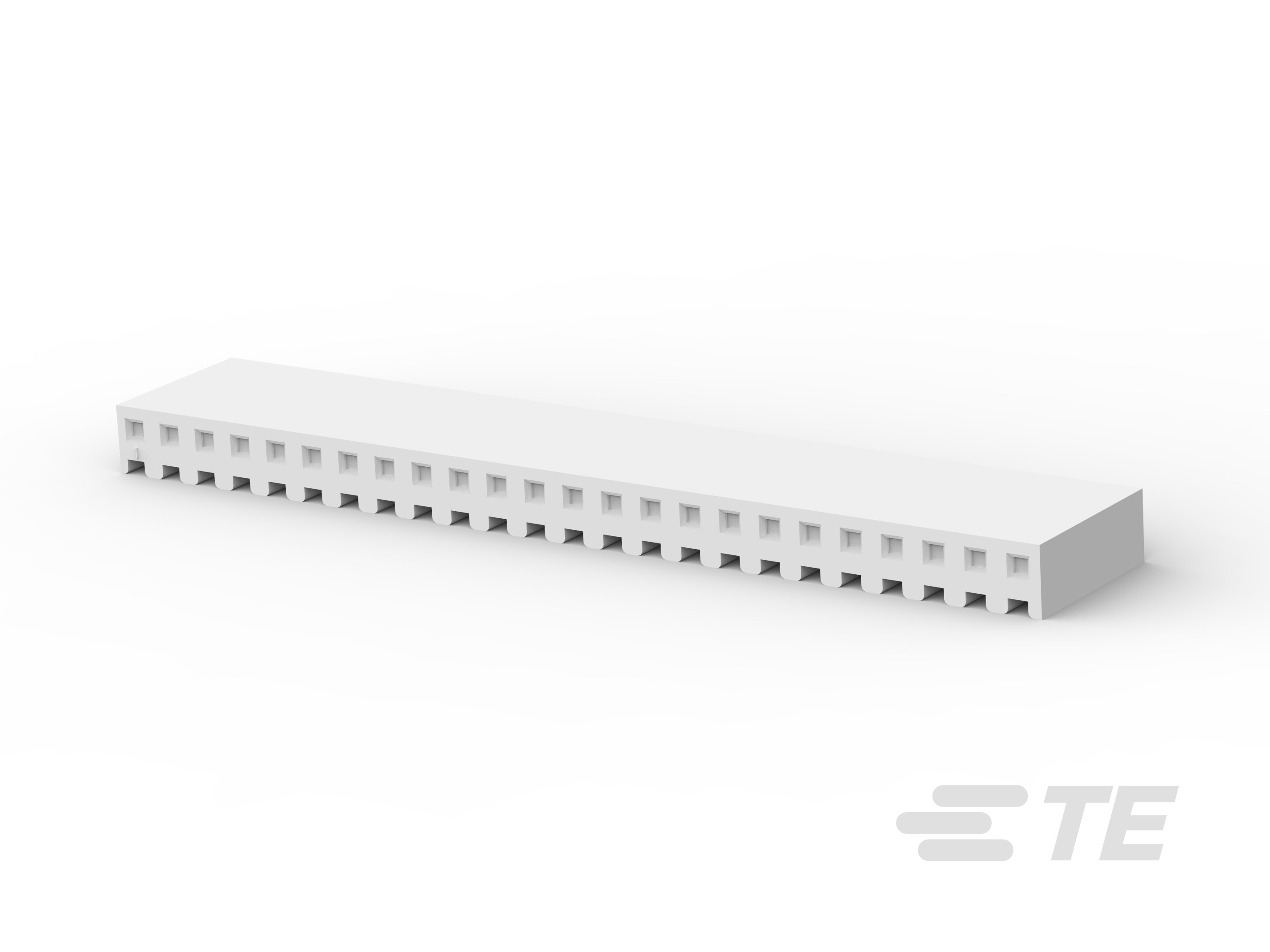

产品类型特性

  • Connector System : 线到板

  • Sealable :

  • 连接器和端子端接到 : 电线和电缆

  • 应力消除 : 不带

  • 连接器类型 : 护套

  • 产品类型 : 连接器

  • 连接器种类 : 母端

结构特性

  • Number of Positions : 24

  • 行数 : 1

电气特征

  • 工作电压 : 250 VAC

主体特性

  • 颜色 : 土黄色

接触件特性

  • Contact Current Rating (Max) (A): 6.5

  • 端子类型 : 插座

  • 端子布局 : 直插式

端接特性

  • 线缆端接方法 : 压接

机械附件

  • PCB 安装固定 : 不带

  • 面板安装特性 : 不带

  • PCB 安装对准 : 不带

  • 接合固定 : 不带

  • 连接器安装类型 : 电缆安装

  • 接合对准类型 : 键控

  • 接合对准 : 不带

  • 端子定位力 : 不带

壳体特性

  • Centerline (Pitch) : 3.96 mm [ .156 in ]

  • 壳体配置 : 左端打开

  • 壳体种类 : 标准

  • 外壳材料 : 尼龙 - GF

  • 壳体颜色 : 自然

尺寸

  • 线缆尺寸 (AWG): 30 – 18

  • 线缆尺寸 (mm²): .0509 – .823

  • 长度 (in): 3.746

  • 高度 (mm): 6.35

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • Circuit Application : 电源和信号

  • 适用于 : SL .156 端子

行业标准

  • 机构/标准 : CSA, UL

  • UL 文件号 : E28476

  • UL 等级 : 已获认证

  • CSA 等级 : 已认证

  • UL 易燃性等级 : UL 94V-0

  • CSA 文件号 : LR 7189

包装特性

  • 封装方法 : 包装

  • 封装数量 : 1

其他

  • 注释 : 装置接受 1.14[0.045] 直角或圆柱体,接受带定键位插头 640254-1 和 640255-1
