特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • Sealable :

  • 压线筒类型 : 闭式压线筒

  • 线缆类型 : 常规导线

  • Insulated : No

  • 螺钉尺寸 : 8, M4

  • 压线筒种类 : 标准

  • 形状代码 : RING-050

  • 线缆组合 : 实芯或绞线

结构特性

  • 孔数 : 1

主体特性

  • 电镀材料 : 金, 铜

  • 单件重量 (g): .766

接触件特性

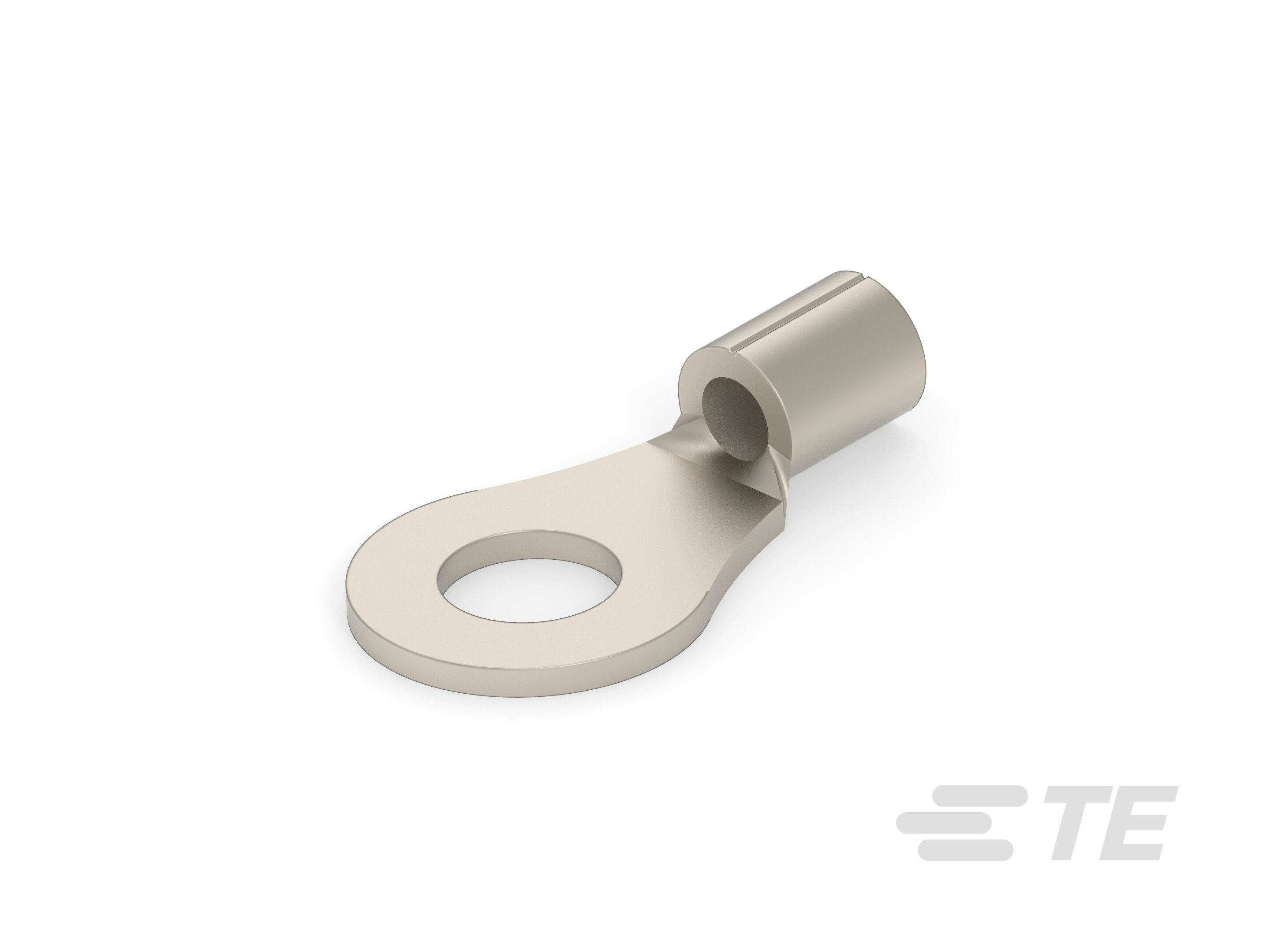

  • 端子类型 : 环形端子

  • 端子方向 : 直式

机械附件

  • 带导线绝缘 : 不带

尺寸

  • 螺钉直径 : 4.34 mm [ .171 in ]

  • Wire Size (mm²): 1.25 – 2

  • 电线尺寸 (CMA): 2050 – 5180

  • 材料厚度 (mm): .79

  • 总长 (mm): 16.15

使用环境

  • 工组温度范围 (°C): 260

操作/应用

  • 重载 :

行业标准

  • 符合政府资质 :

包装特性

  • 封装方法 : 带上安装

  • 封装数量 : 1000
