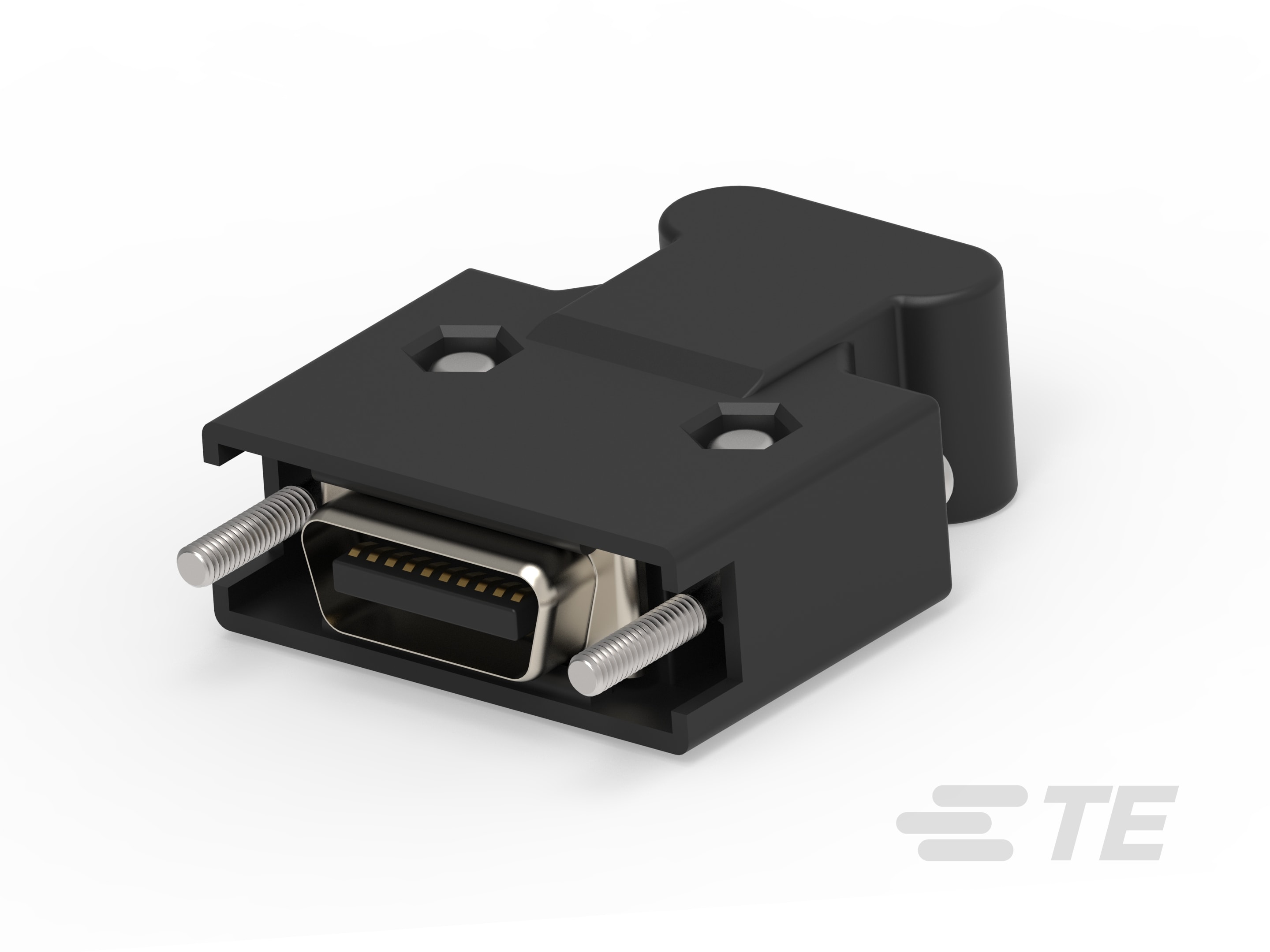

2-2232346-1

Solder D-Sub Connectors, Plug, Cable-to-Board, 20 Position, Size 24 Contact Size, .05 in [1.27 mm] Centerline, Printed Circuit Board, SCSI Connectors

SCSI .050 PLUG ASS'Y 20P-2-2232346-1

2-2232346-1

Solder D-Sub Connectors, Plug, Cable-to-Board, 20 Position, Size 24 Contact Size, .05 in [1.27 mm] Centerline, Printed Circuit Board, SCSI Connectors

    • SCSI Connectors
  • TE 内部编号 2-2232346-1
  • TE 内部产品描述 SCSI .050 PLUG ASS'Y 20P

  • 连接器和壳体类型 : 插头

  • 连接器系统 : 缆到板

  • 位数 : 20

  • 端子大小 : 尺寸 24

  • 接合固定 : 不带

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器和壳体类型 : 插头

  • 连接器系统 : 缆到板

  • 连接器和端子端接到 : 印刷电路板

  • 壳体材料配置 : 全塑料

结构特性

  • 位数 : 20

主体特性

  • 主要产品颜色 : 黑色

  • 出线角度 : 180°

  • 插针材料 : PBT

接触件特性

  • 端子基材 : 磷青铜

  • PCB 端子端接区域电镀材料 : 锡

  • 端子底板材料 : 镍

  • 端子接触部电镀材料 : 金

  • 端子接合区域电镀材料厚度 (µin): 30

  • 端子类型 : 插针

  • 端子大小 : 尺寸 24

  • 端子额定电流（最大值） (A): 1

端接特性

  • 线缆端接方法 : 焊接, 焊接

机械附件

  • 接合固定 : 不带

  • 接合固定类型 : 螺钉

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 外壳材料 : 热塑性

  • 外壳材料 : 钢

  • 中心线（间距） : 1.27 mm [ .05 in ]

尺寸

  • 线径 (mm²): .05 – .2

  • 线径 (AWG): 24 – 30

使用环境

  • 工作温度范围 : -40 – 85 °C [ -40 – 85 °F ]

操作/应用

  • 电路应用 : Signal

行业标准

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装方法 : Tray
