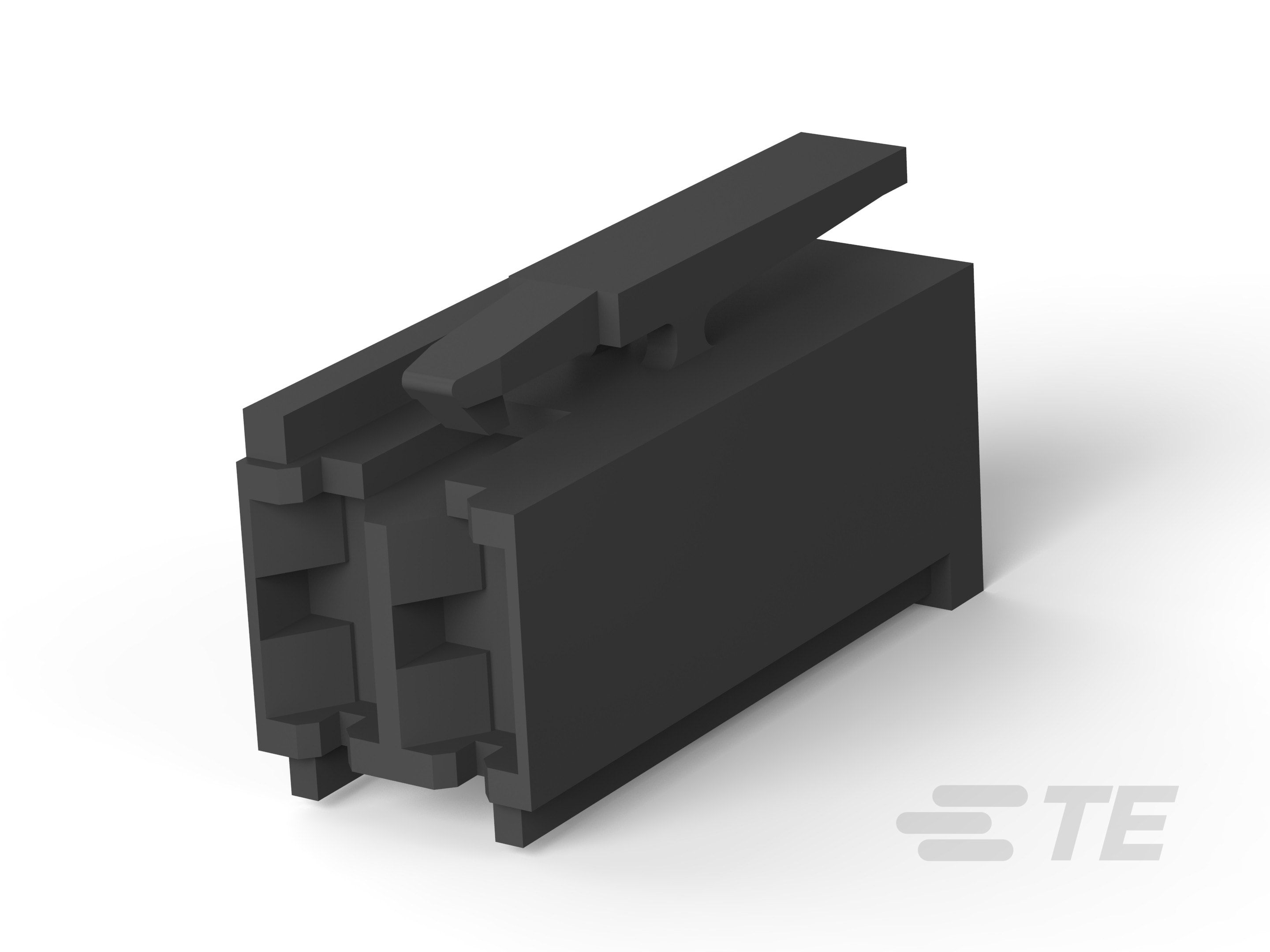

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • Connector System : 线到线

  • Sealable :

  • 连接器和端子端接到 : 电线和电缆

  • 连接器类型 : 护套

  • 产品类型 : 连接器

  • 连接器种类 : 母端

结构特性

  • Number of Positions : 2

  • 行数 : 1

  • 键控肋腔数(介于或位于) : 1c

主体特性

  • 颜色 : 黑色

接触件特性

  • 端子类型 : 公端

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 接合固定 : 带有

  • 接合固定类型 : 锁定, 锁定

  • 连接器安装类型 : 电缆安装

  • 接合对准 : 带有

  • 锁扣类型 : 锁闩

  • 锁销之间腔数 : 1&2

  • 接合对准类型  键控

  • 极化肋位置 : 1a,2b

  • 锁型 : 外部

壳体特性

  • Centerline (Pitch) : 5 mm [ .197 in ]

  • 外壳材料 : PA 66

  • 壳体颜色 : 黑色

尺寸

  • 长度 : 10 mm [ .393 in ]

  • 高度 : 25.5 mm [ 1 in ]

使用环境

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • Circuit Application : 电源和信号

行业标准

  • RAST 版本 : 02-B

包装特性

  • 封装方法 : 包装

  • 封装数量 : 6000

产品合规性
