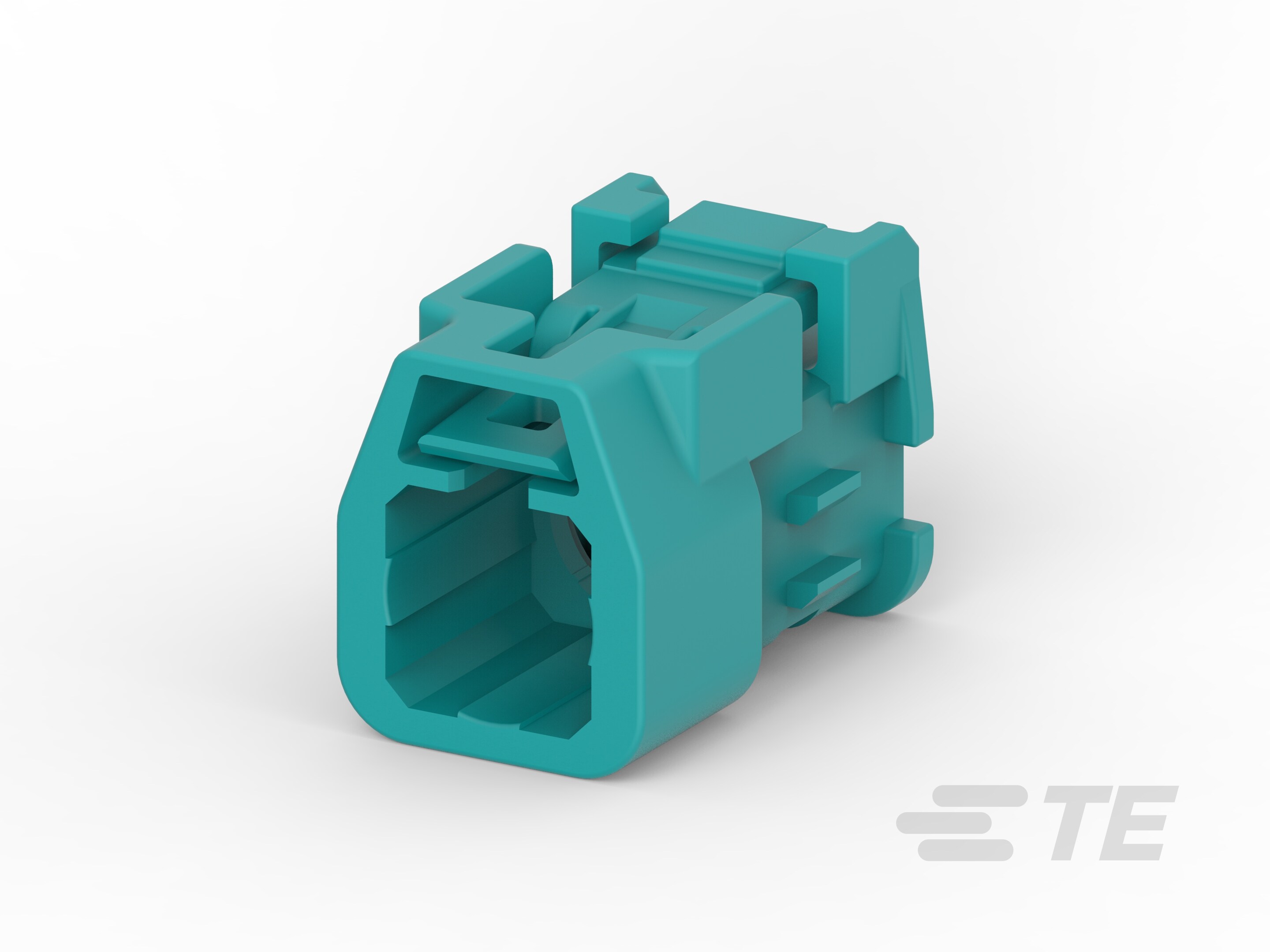

产品类型特性

  • 混合型连接器 :

  • 连接器种类 : 母端子护套

  • Connector System : 线到线

  • Sealable :

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 键控代码 : Z

  • Number of Positions : 1

主体特性

  • 主体材料 : PBT

  • 电缆出口类型 : 固定

  • 出线角度 : 180°(直插式)

壳体特性

  • 壳体颜色 : 水蓝色

尺寸

  • 宽度 : 11.69 mm [ .46 in ]

  • 高度 : 13.95 mm [ .549 in ]

  • 长度 : 19.05 mm [ .75 in ]

使用环境

  • 工作温度(最大值) (°C): 65, 70, 75, 80, 85, 90, 100, 105, 110, 120, 125

  • 工作温度(最大值) (°F): 149, 158, 167, 176, 185, 194, 212, 221, 230, 248, 257

  • 电缆类型 : 同轴电缆

  • 工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]

操作/应用

  • 屏蔽 :

行业标准

  • 机构/标准 : SAE/USCAR-18

包装特性

  • 封装方法 : Package

  • 封装数量 : 1000
