特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • Connector System : 板对板

  • 连接器和端子端接到 : 印刷电路板

  • 产品类型 : 插座

结构特性

  • Number of Positions : 1823

  • 栅格间距 : .9906 x .8585 mm [ .039 x .0338 in ]

主体特性

  • 电镀厚度 (µin): 30

  • 电镀材料 :

  • 框架种类 : C 形

接触件特性

  • 端子基材 : 铜合金

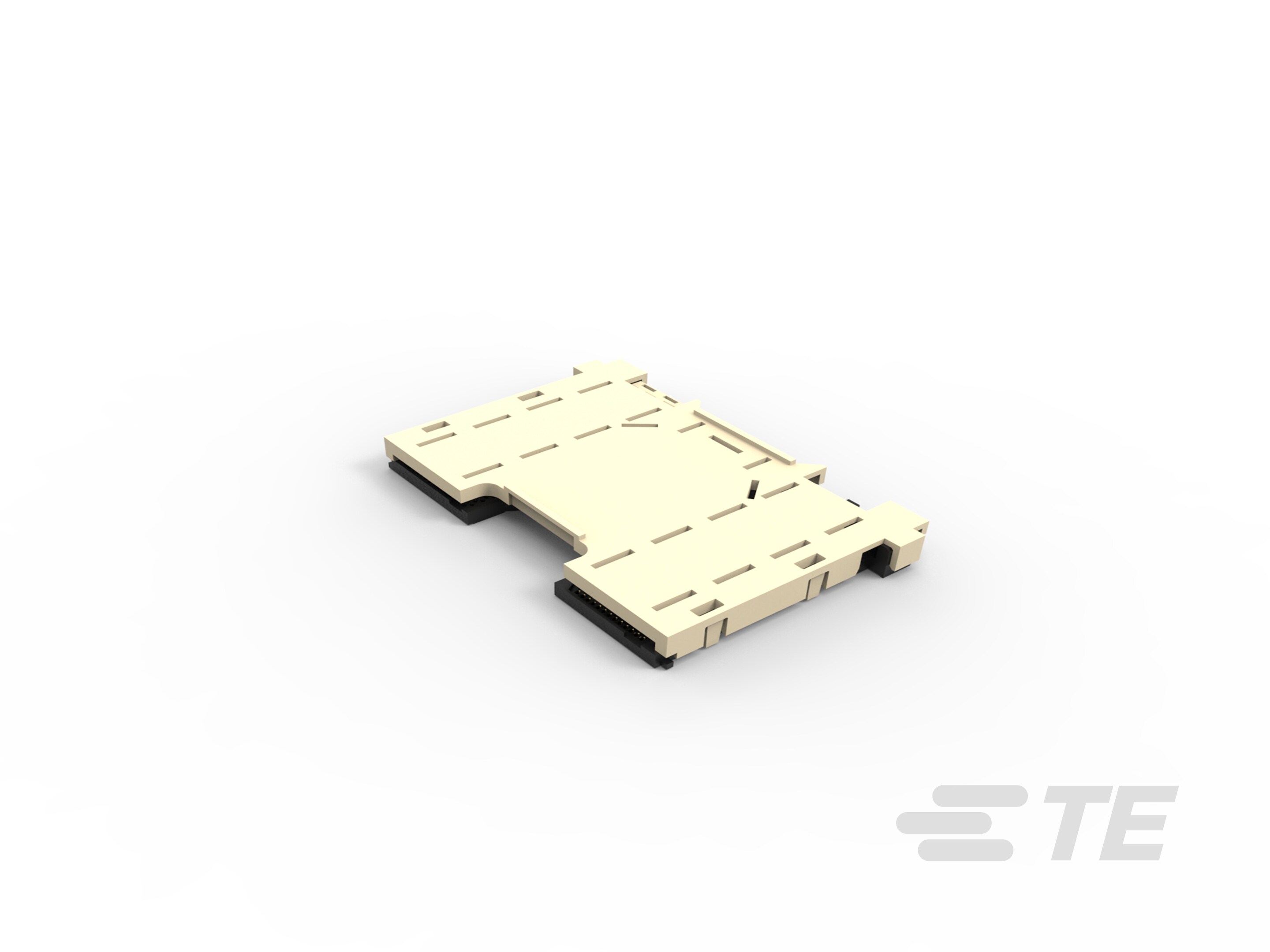

  • 插座类型 : LGA 3647

  • 端子接触部电镀材料 :

  • 端子接触部电镀厚度 : 30

  • Contact Current Rating (Max) (A): .5

机械附件

  • PCB 安装方式 : 表面贴装焊球

  • 连接器安装类型 : 板安装

  • 散热器安装 : 不带

壳体特性

  • Centerline (Pitch) (mm): .8585, .9906

  • Centerline (Pitch) (in): .0338, .039

  • 壳体颜色 : 黑色

  • 外壳材料 : 高温热塑性塑料

使用环境

  • 工组温度范围 : -25 – 100 °C [ -13 – 212 °F ]

操作/应用

  • Circuit Application : Signal

行业标准

  • UL 易燃性等级 : UL 94V-0

包装特性

  • 封装方法 : 托盘

  • 托盘颜色 : 蓝色

其他

  • 注释 : 无铅焊球
