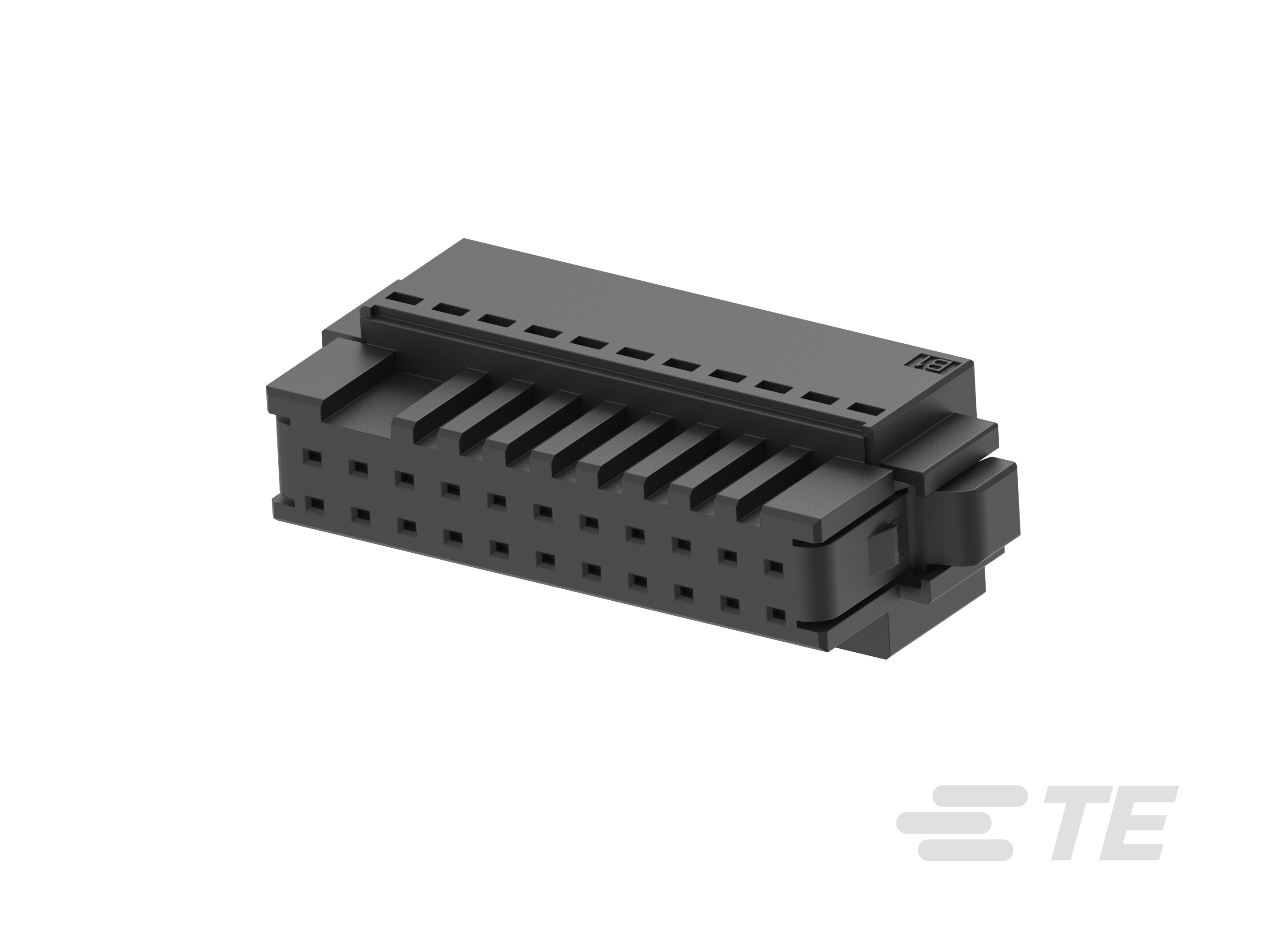

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • Connector System : 线到板

  • 连接器和端子端接到 : 印刷电路板

  • 产品类型 : 连接器

  • 灼热丝额定值 : 标准部件 - 非辉光导线

结构特性

  • Number of Positions : 22

电气特征

  • 工作电压 (VDC): 150

  • 工作电压 (VAC): 150

接触件特性

  • 端子类型 : 插座

机械附件

  • 接合固定 : 带有

  • 接合对准类型 : 极化

  • 接合对准 : 带有

  • 接合固定类型 : 锁闩

壳体特性

  • Centerline (Pitch) : 3.5 mm [ .137 in ]

  • 壳体颜色 : 黑色

尺寸

  • 宽度 : .645 英寸, 16.4 mm

  • Height : 20.6 mm [ .811 in ]

  • 长度 : 49.7 mm [ 1.95 in ]

使用环境

  • 工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

操作/应用

  • 适用于 : 公端

行业标准

  • CSA 文件号 : LR7189

  • 机构/标准 : CSA, UL

  • UL 文件号 : E28476

  • UL 易燃性等级 : UL 94V-0

  • UL 等级 : 获得认可

包装特性

  • 封装方法 : 托盘

  • 封装数量 : 30
