产品类型特性

  • 产品类型 : 继电器

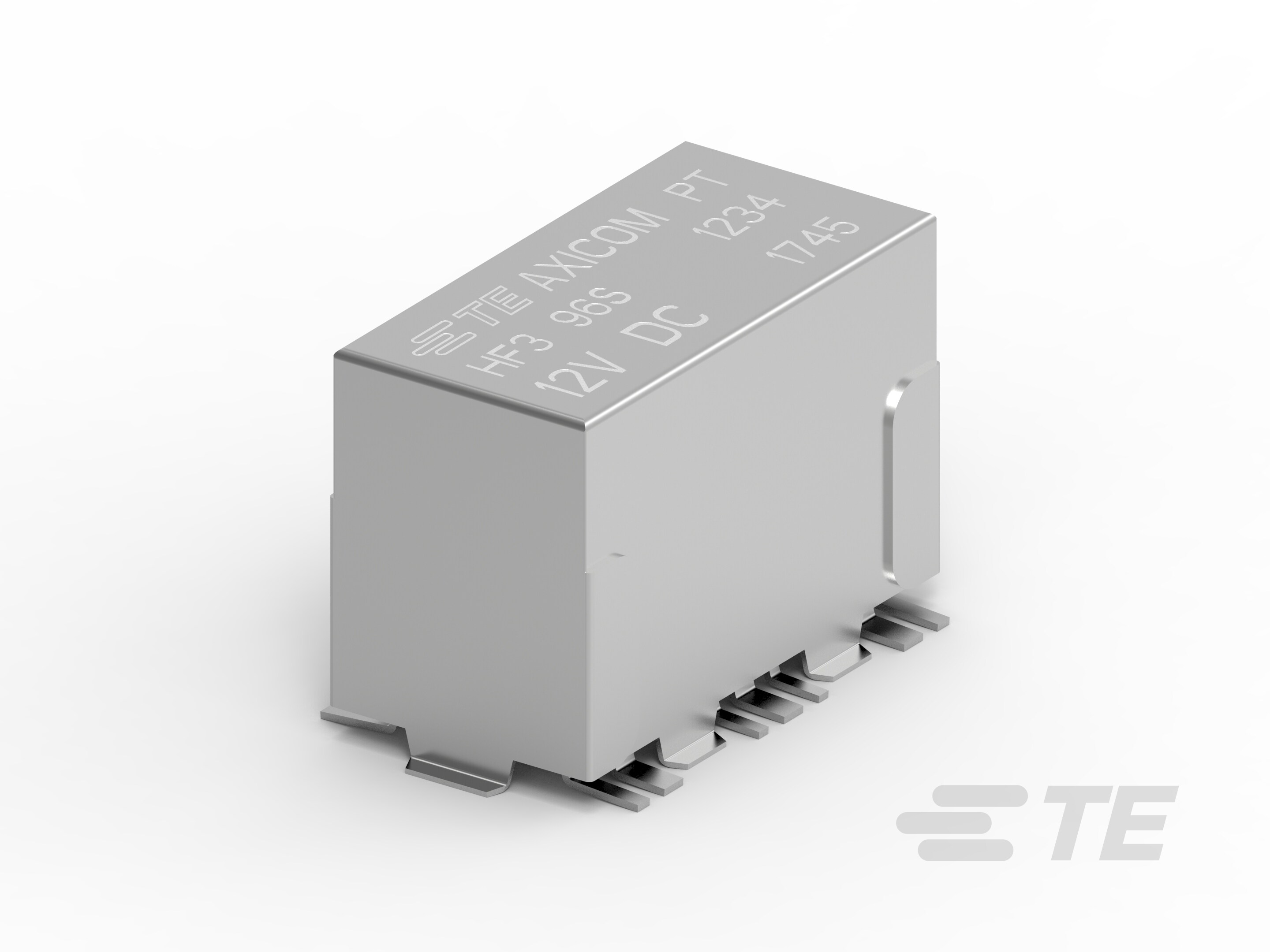

  • 继电器类型 : HF3 S 继电器

电气特征

  • 端子极限断开电流 (A): 2

  • 端子电压额定值 (VAC): 250

  • 端子电压额定值 (VDC): 220

  • 线圈功率额定值(直流) (mW): 140

  • 线圈电压额定值 (VAC): 12

  • 端子开关电压(最大值) (VDC): 220

  • 端子开关电压(最大值) (VAC): 250

  • 线圈励磁系统 : 双稳态,2 个线圈

  • 线圈类型 : 双稳态、2 个线圈

  • 端子极限连续电流 (A): 2

  • 线圈电阻 (Ω): 1028

  • 端子极限关合电流 (A): 2

  • 绝缘初始电阻 (MΩ): 1000000

  • 电压驻波比(高频参数) : 1.07 @ 100MHz, 1.45 @ 900MHz

  • 线圈/端子间绝缘初始电介质类 : 500 – 1000 V

  • 端子与线圈间绝缘初始电介质 (Vrms): 1000

  • 端子极限短时电流 (A): 2

  • 打开端子间绝缘初始电介质 (Vrms): 600

  • 驱动系统 : 直流

  • 线圈功率额定值类 : 50 – 300 mW

信号特征

  • 隔离(高频参数) : -55dB @ 3GHz, -80dB @ 900MHz, -95dB @ 100MHz

  • 插入损耗(高频参数) : -.03dB @ 100MHz, -.12dB @ 900MHz, -.3dB @ 3GHz

主体特性

  • 重量 (oz): 3

  • 绝缘特性 : 1500V Initial Surge Withstand Voltage between Contacts & Coil

接触件特性

  • 端子类型 : PCB-SMT

  • 端子电流额定值 (A): 2

  • 端子排列方式 : 1 Form C (CO)

  • 端子材料 :

  • 端子极数 : 1

  • 端子电流类 : 0 – 2 A

  • 端子电镀材料 :

机械附件

  • 安装类型 : 印刷电路板

尺寸

  • 尺寸 (L x W x H)(近似值) : 14.9 x 7.5 x 10.5 mm [ .586 x .295 x .413 in ]

  • 高度类(机械) : 10 – 11 mm

  • 长度 (in): 14.9

  • 长度类(机械) : 14 – 16 mm

  • 高度 : 10.5 mm [ .413 in ]

  • 宽度 : 7.5 mm [ .295 in ]

  • 宽度类(机械) : 6 – 8 mm

使用环境

  • 环境保护类别 : RTIII

  • 环境温度类 : 70 – 85°C

  • 环境温度(最大值) : 85 °C [ 85 °F ]

操作/应用

  • 性能类型 : 标准

包装特性

  • 封装方法 : 卷, 盒和纸箱

其他

  • 其他特性 : 鸥翼
