产品  描述

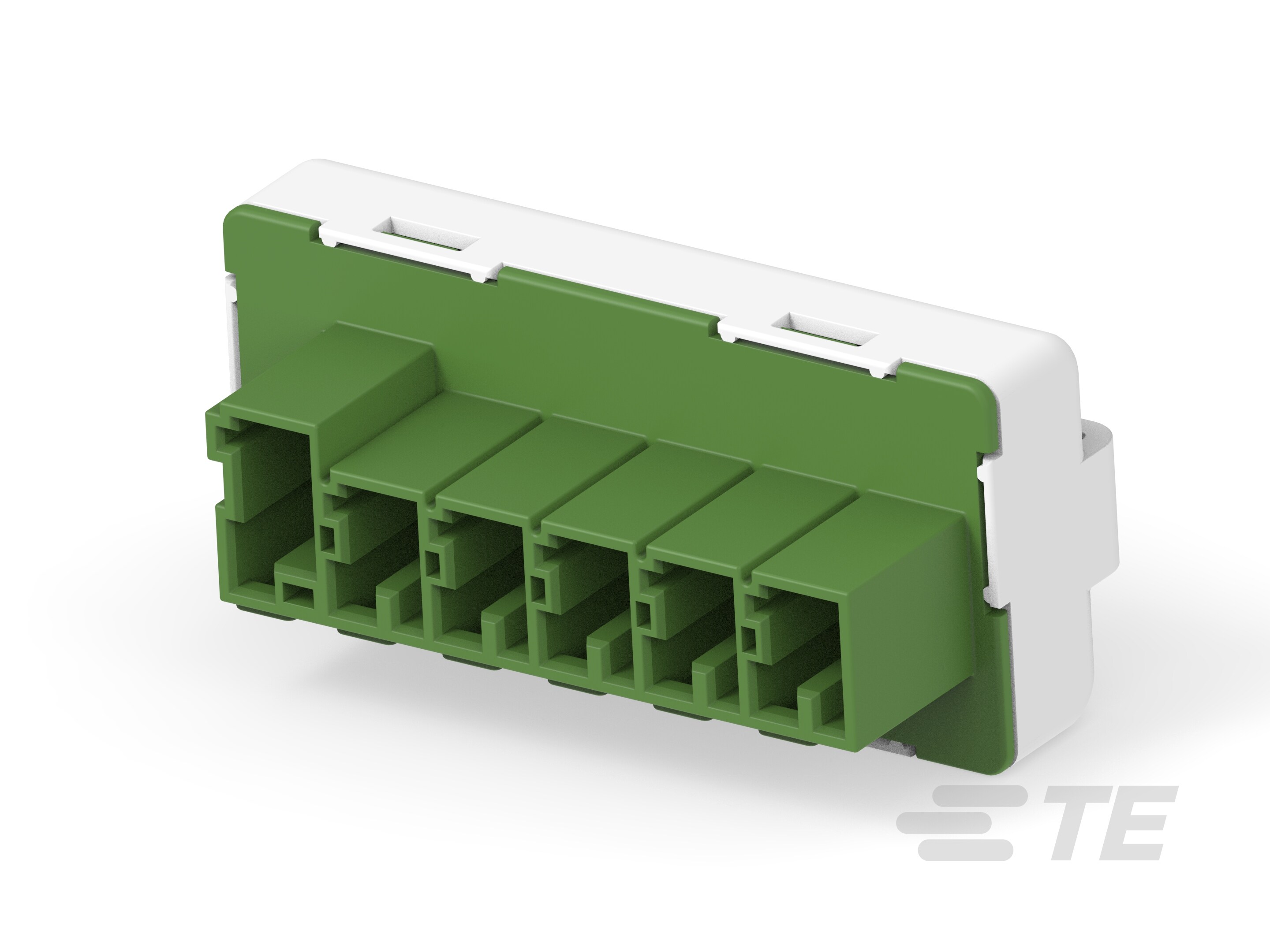

TE 提供大量采用各式结构的接头产品组合,确保汽车应用中的信号传输。 查看全部 SIGNAL HEADER (467)

产品图纸

特性

产品  描述

TE 提供大量采用各式结构的接头产品组合,确保汽车应用中的信号传输。 查看全部 SIGNAL HEADER (467)

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器和端子端接到 : 印刷电路板

  • 混合头 :

  • 屏蔽 :

结构特性

  • Number of Positions : 13

  • 行数 : 3

  • 节数 : 7

电气特征

  • 工作电压 (VAC): 12

主体特性

  • 颜色 : 绿色

接触件特性

  • 公端宽度 : .63 mm [ .025 in ]

  • 公端厚度 : .63 mm [ .025 in ]

  • 接触面电镀 : 锡 (Sn)

机械附件

  • 安装孔 : 不带

  • 安装方向 : 垂直/180°

  • 锁定接口 : 带有

壳体特性

  • Centerline (Pitch) : 2.54 mm [ .1 in ]

尺寸

  • 长度 : 52 mm [ 2.047 in ]

使用环境

  • 工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]

  • 工作温度(最大值) (°C): 100, 105, 110, 120, 65, 70, 75, 80, 85, 90

  • 工作温度(最大值) (°F): 149, 158, 167, 176, 185, 194, 212, 221, 230, 248

操作/应用

  • Circuit Application : Signal

包装特性

  • 封装类型 : 零散零件
