规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

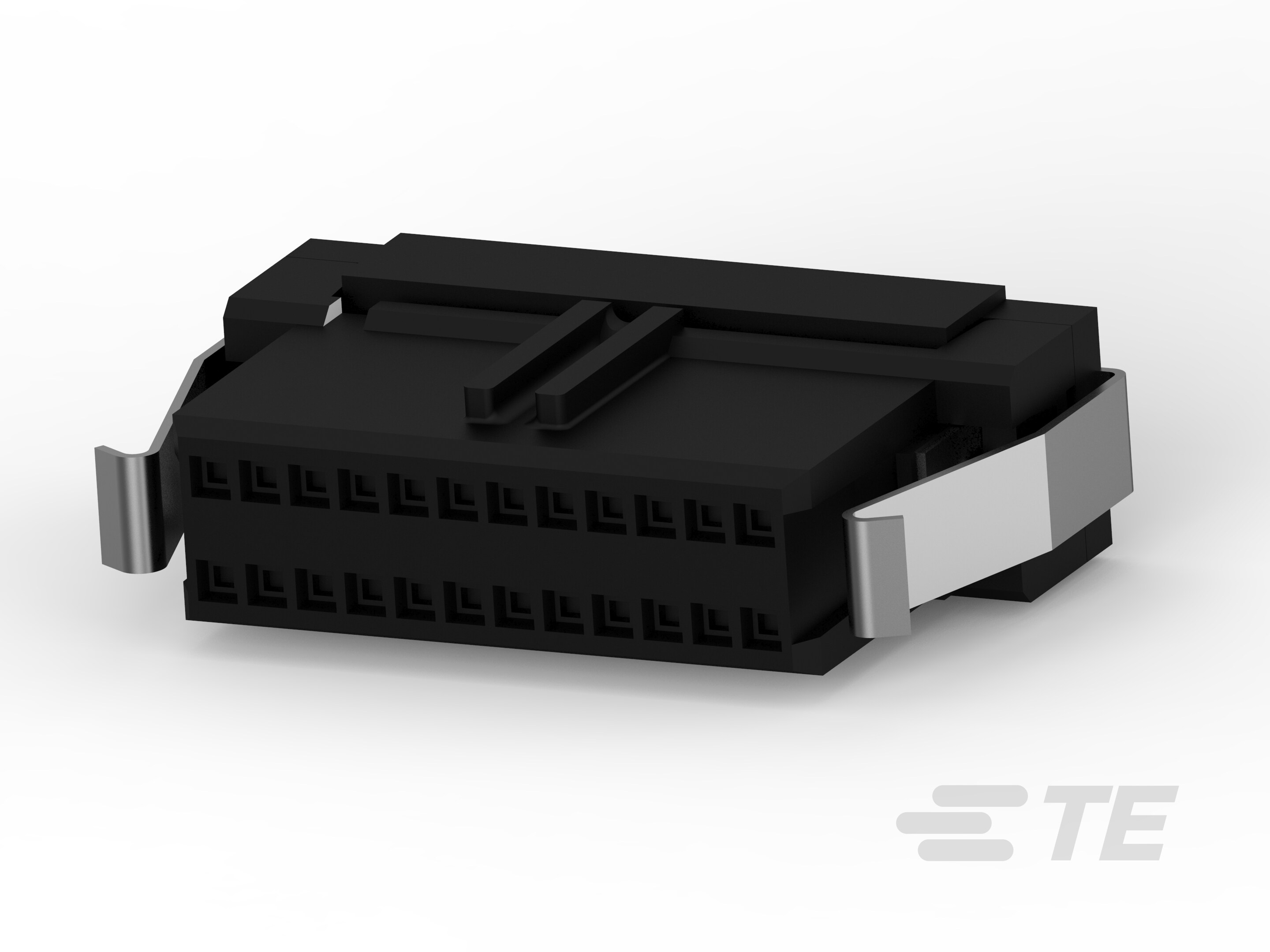

  • 连接器产品类型 : 连接器组件

  • 连接器系统 : 缆到板

  • 连接器和壳体类型 : 母端, 母端

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 24

  • 行数 : 2

电气特征

  • 工作电压 (VAC): 30

  • 绝缘电阻 (MΩ): 5000

主体特性

  • 主要产品颜色 : 黑色

  • 接合固定特征材料 : 不锈钢

接触件特性

  • 端子基材 : 铜合金

  • 端子底板材料 :

  • 端子接触部电镀材料 :

  • 端子接合区域电镀材料厚度 : .762 µm [ 30 µin ]

  • 导线端子端接区域电镀材料 :

  • 导线端子端接区域电镀厚度 : 2.54 – 5.08 µm [ 100 – 200 µin ]

  • 接合插针直径 : .38 mm [ .015 in ]

  • 端子布局 : 矩阵

  • 接合方柱尺寸 : .38 mm [ .015 in ]

  • 端子额定电流(最大值) (A): .5

端接特性

  • 线缆端接方法 : 绝缘刺破 (IDC)

  • 圆形端接柱体和尾部直径 : .38 mm [ .015 in ]

  • 方形端接柱体和尾部尺寸 : .38 mm [ .015 in ]

机械附件

  • 面板安装特性 : 不带

  • 接合对准 : 带有

  • 接合对准类型 : 极化, 极化

  • 接合固定 : 带有

  • 接合固定类型 : 锁闩, 锁闩

  • 连接器安装类型 : 电缆安装(自由悬挂)

壳体特性

  • 外壳材料 : 热塑性

  • 中心线(间距) : 1.27 mm [ .05 in ]

尺寸

  • 连接器宽度 : 6.45 mm [ .254 in ]

  • 连接器高度 : 12.32 mm [ .485 in ]

  • 行间距 : 2.54 mm [ .1 in ]

  • 连接器长度 : 21.84 mm [ .86 in ]

使用环境

  • 工作温度范围 : -65 – 105 °C [ -85 – 221 °F ]

操作/应用

  • 电路应用 : Signal

行业标准

  • UL 阻燃性等级 : UL 94V-0

  • 与已批准的标准产品兼容 : CSA LR7189, UL E28476

  • 与机构/标准产品兼容 : CSA, UL

  • UL 等级 : 获得认可

包装特性

  • 封装方法 : Tray

  • 封装数量 : 60
