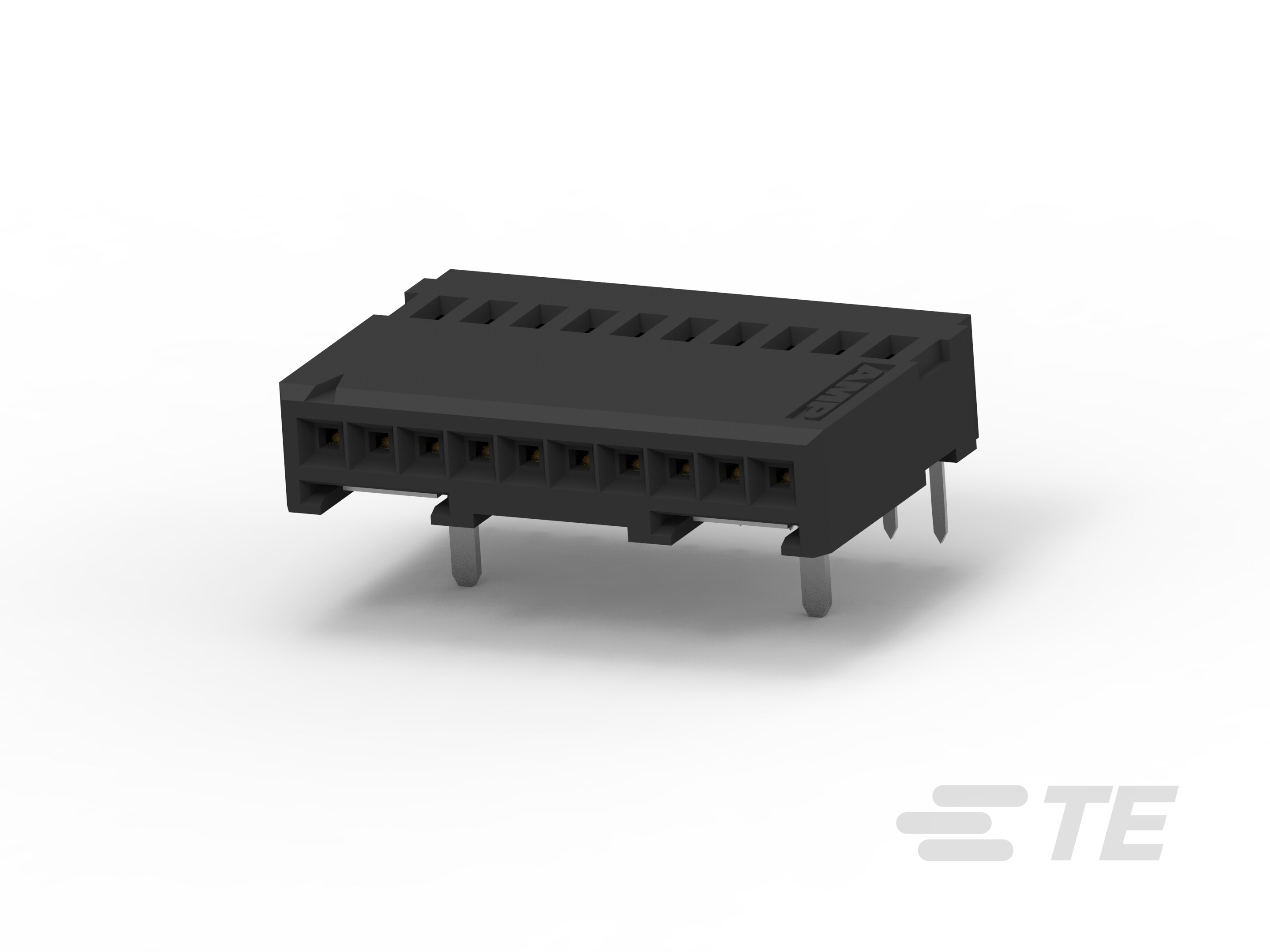

产品类型特性

  • 连接器组件类型 : PCB 安装母端

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

  • 连接器类型 : 连接器组件

  • 密封圈 : 不带

  • 板支座 : 不带

  • 应力消除 : 带有

  • 产品类型 : 连接器

结构特性

  • 选择性装载 :

  • PCB 安装方向 : 直角

  • Number of Positions : 10

  • 行数 : 1

电气特征

  • 介质耐压 : 500 V

  • 电压 (VAC): 30

  • 绝缘电阻 (MΩ): 5000

接触件特性

  • 端子基材 : 铜合金

  • PCB 端子端接区域电镀材料 : 锡铅

  • 端子底板材料 :

  • 端子保护 : 不带

  • 端子形状 : 正方形

  • 端子类型 : 插座

  • 端子接触部电镀材料 :

端接特性

  • 终端电镀厚度 (µin): 150 – 250

  • 端子端接类型 : 通孔

机械附件

  • PCB 安装固定类型 : 压紧

  • PCB 安装固定 : 带有

  • 接合对准 : 带有

  • 接合对准类型 : 极化

壳体特性

  • Centerline (Pitch) : 1.27 mm [ .05 in ]

  • 外壳材料 : 热塑性 GF

  • 壳体颜色 : 黑色

尺寸

  • PCB 厚度(建议) : 1.57 mm [ .062 in ]

使用环境

  • 工组温度范围 (°C): -65 – 105

  • 高温兼容 :

操作/应用

  • 适用于 : 公端

行业标准

  • UL 易燃性等级 : UL 94V-0
