特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

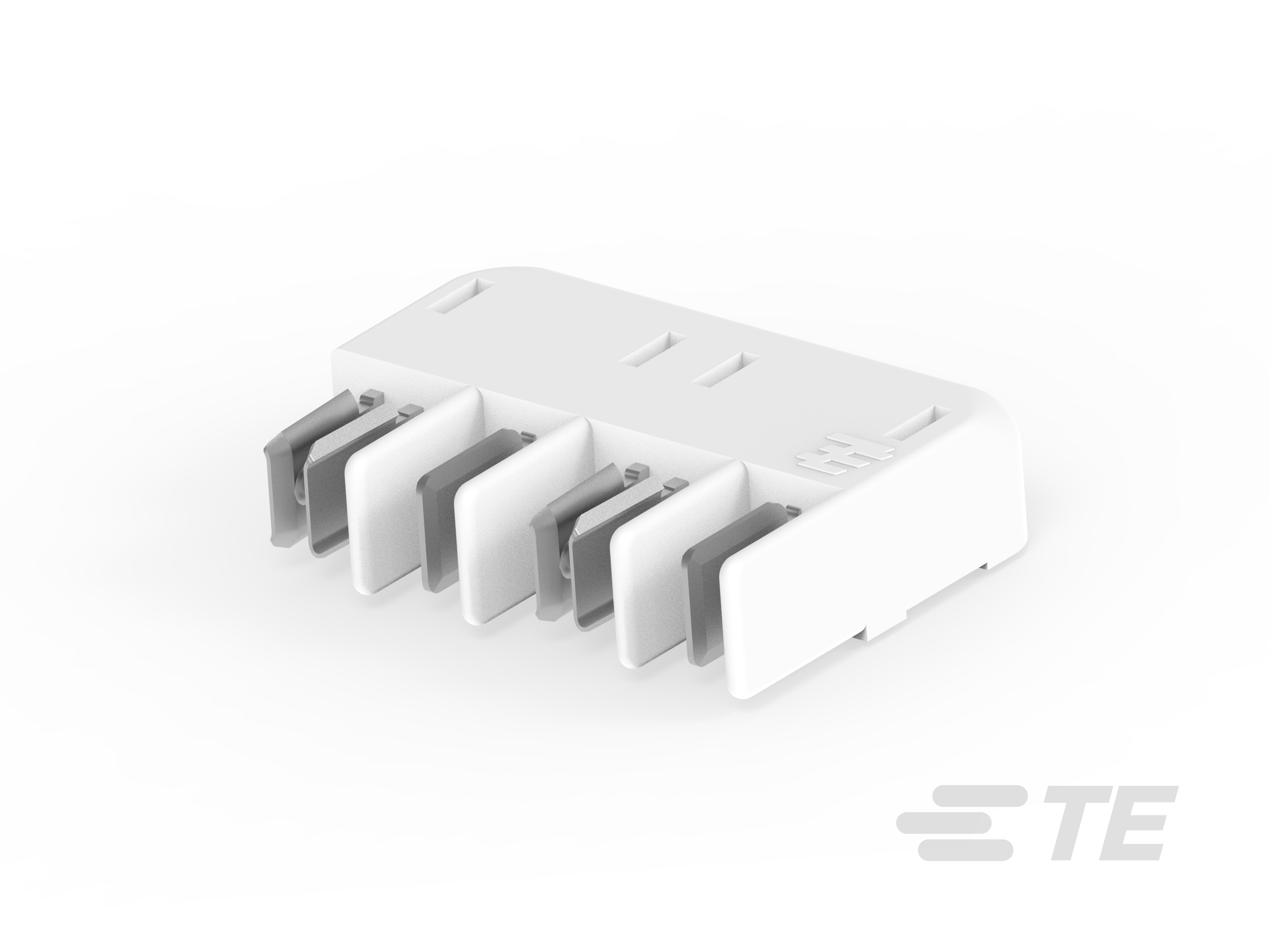

  • 连接器组件类型 : PCB 安装无极性连接器

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

  • 系列 : 无极性板到板连接器

  • 连接器类型 : 连接器组件

  • 先通/后断 :

  • 产品类型 : 连接器

结构特性

  • 选择性装载 :

  • 可堆叠 :

  • PCB 安装方向 : 直角

  • Number of Positions : 4

  • 板对板配置 : 平行板到板

  • 行数 : 1

电气特征

  • 介质耐压 (VAC): 1500

  • 电压 (VDC): 125

  • 电压 (VAC): 125

接触件特性

  • 端子基材 : 铜合金

  • PCB 端子端接区域电镀材料 :

  • 端子接触部电镀材料 :

  • 端子类型 : 无极性

  • Contact Current Rating (Max) (A): 6

  • 端子布局  直插式

端接特性

  • PCB 板端接方法 : 表面贴装

机械附件

壳体特性

  • Centerline (Pitch) (mm): 4

  • 壳体颜色 : 自然

  • 外壳材料 : LCP

尺寸

  • PCB 厚度(建议) : 1.57 mm [ .062 in ]

  • 高度 (mm): 3.9

使用环境

  • 工组温度范围 (°C): -40 – 105

  • 高温兼容 :

操作/应用

  • 拾放盖 : 不带

行业标准

  • UL 易燃性等级 : UL 94V-0

  • MIL-C-55032 :

  • 机构/标准 : CSA

  • 已批准的标准 : CSA LR7189, UL E28476

  • 获得 CSA 认证 :

  • CSA 文件号 : LR7196

  • UL 文件号 : E28476

包装特性

  • 封装方法 : 载带盘
