该产品目前暂无库存。如需了解库存或其它产品信息,请与我们联系。

文档

产品图纸

产品规格

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

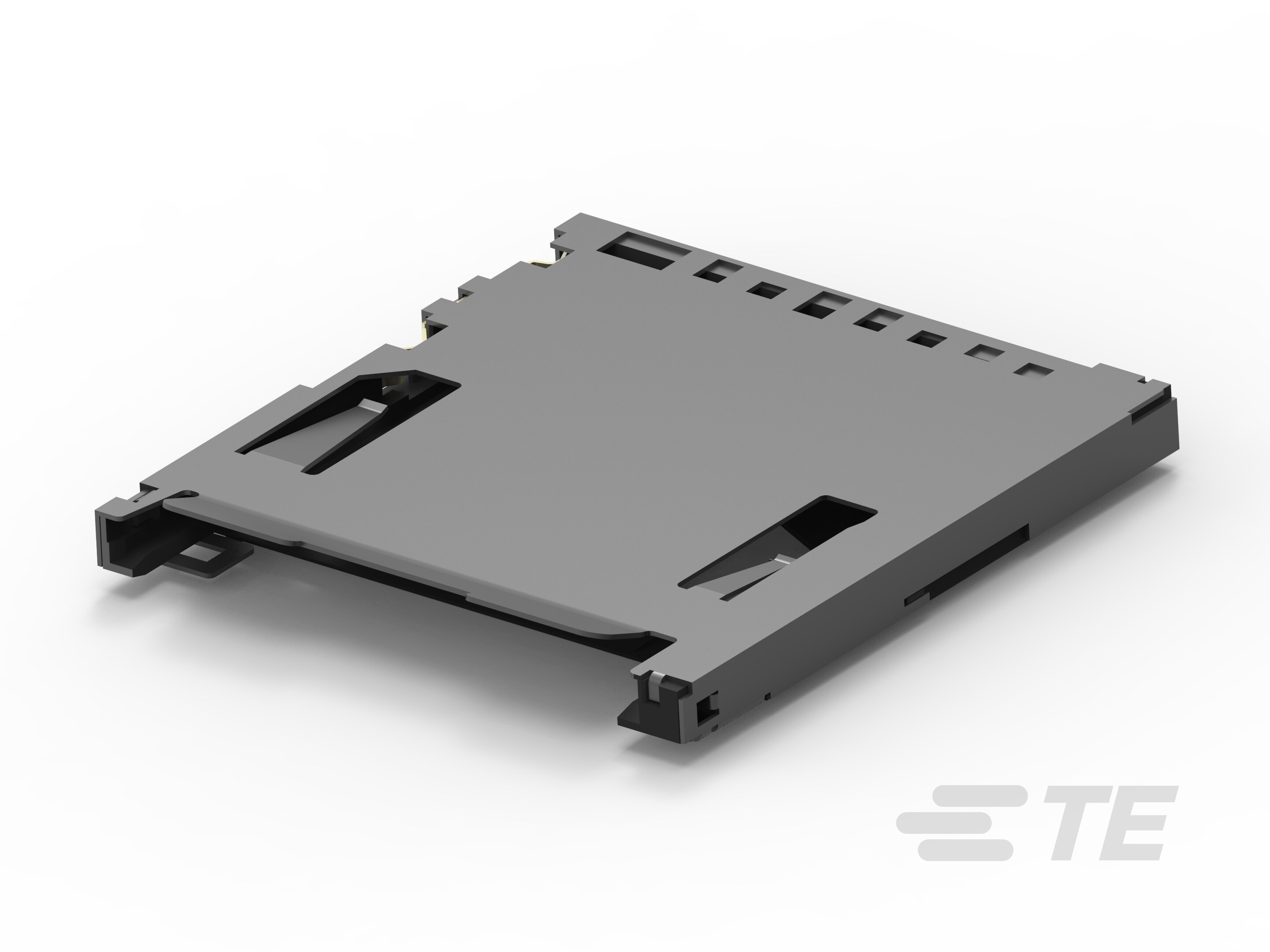

产品类型特性

  • 连接器和端子端接到 : 印刷电路板

  • 兼容卡 : 安全数字

结构特性

  • 行数 : 1

  • 位数 : 9

  • PCB 安装方向 : 直角

主体特性

  • 主要产品颜色 : 黑色

接触件特性

  • 端子额定电流(最大值) (A): .5

  • 端子基材 : 铜合金

  • PCB 端子端接区域电镀材料 :

  • 端子底板材料 :

  • 端子接触部电镀材料 :

  • 端子接合区域电镀材料厚度 (µm): .2 – .5

  • 端子布局 : 直插式

端接特性

  • PCB 端接方法 : 表面贴装

机械附件

  • 连接器安装类型 : 板安装

壳体特性

  • 外壳材料 : LCP(液晶聚合物)

  • 外壳材料 : 铜合金

  • 中心线(间距) (mm): 1.7, 2.4, 2.5

  • 中心线(间距) (in): .06, .09, .1

尺寸

  • PCB 的外形高度 : 2.95 mm [ .116 in ]

使用环境

  • 工作温度范围 : -25 – 85 °C [ -13 – 185 °F ]

操作/应用

  • 电路应用 : Signal

行业标准

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装方法 : 卷带包装, 卷带包装

产品合规性
