文档

产品图纸

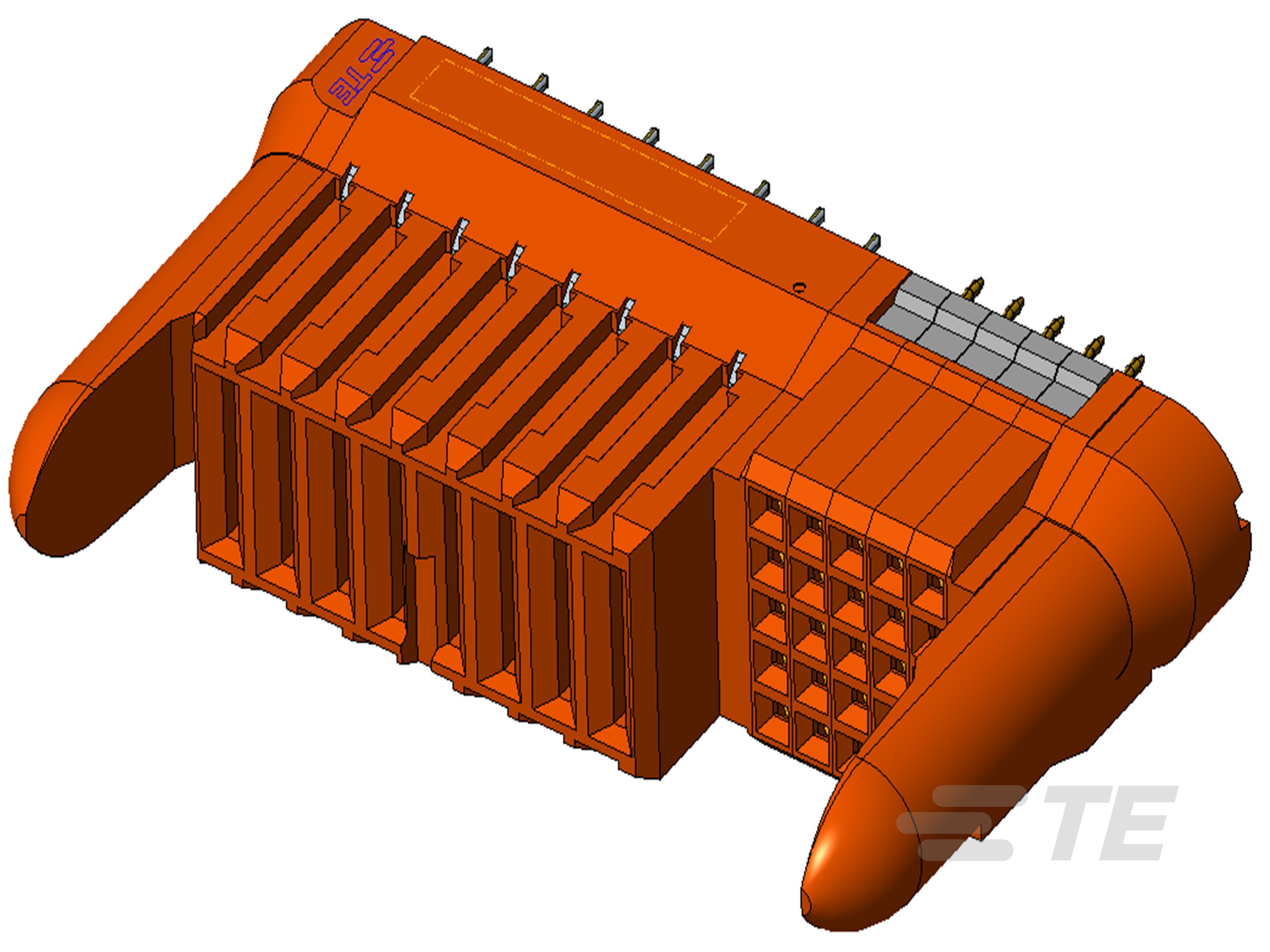

  • RECEPTACLE ASEEMBLY, VERTICAL, PASSIVE GUIDE, SIGNAL/POWER, SCREW MOUNT OPTION, ENG_CD_1926845_2.pdf 英文版本

数据表/目录页

产品规格

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 矩形电源连接器类型 : 连接器组件

  • 连接器和壳体类型 : 母端, 母端

  • 连接器系统 : 板对板

  • 可密封 :

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 位数 : 33

  • PCB 安装方向 : 垂直

  • 电源位置数量 : 8

  • 信号位置数量 : 25

  • 行数 : 1, 5

  • 板对板配置 : 垂直, 平行

电气特征

  • 工作电压 (VAC): 60

  • 工作电压 (VDC): 60

接触件特性

  • 端子底板材料 :

  • 端子接触部电镀材料 : 金, 钯镍打底镀金

  • 端子额定电流(最大值) (A): 17

  • 壳体内的端子定位力 : 带有

  • 端子类型 : 母端

  • PCB 端子端接区域电镀材料 :

  • 端子接合区域电镀材料厚度 (µm): .08, .76

  • 端子接合区域电镀材料厚度 (µin): 3.302, 30

  • 信号端子基材 : 磷青铜

  • 电源端子基材 : 铜合金

端接特性

  • PCB 端接方法 : 通孔 - 免焊连接

机械附件

  • 连接器安装类型 : 板安装

壳体特性

  • 中心线(间距) (mm): 2, 2.75

  • 中心线(间距) (in): .07, .108

  • 壳体颜色 : 黑色

  • 外壳材料 : LCP - GF(液晶聚合物), LCP - GF(液晶聚合物)

尺寸

  • 行间距 : 2 mm [ .079 in ]

使用环境

  • 工组温度范围 (°C): -40 – 125

操作/应用

  • 电路应用 : 电源和信号

行业标准

  • 与机构/标准产品兼容 : UL

  • UL 阻燃性等级 : UL 94V-0
