产品  描述

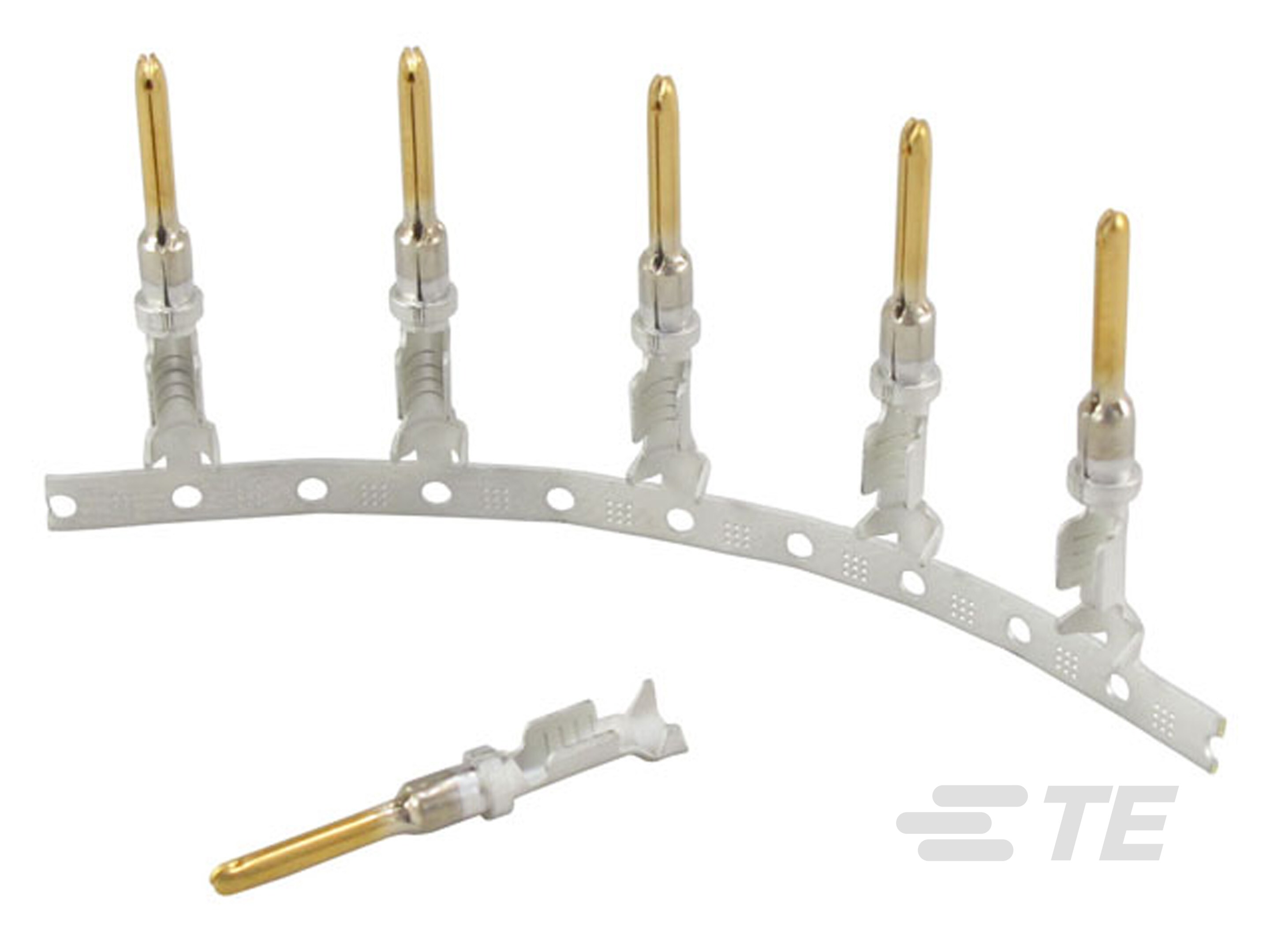

AMPSEAL 16(重载冲压成型 16 号)端子额定电流高达 13 安培。这些冲压成型端子可使用 14-20 AWG (2.50-0.50 mm2) 导线,由铜合金制成。AMPSEAL 16 端子镀层选项包括镀镍或镀金。 查看全部 AMPSEAL 16 CONTACTS (33)

产品图纸

产品规格

产品环境合规性

特性

产品  描述

AMPSEAL 16(重载冲压成型 16 号)端子额定电流高达 13 安培。这些冲压成型端子可使用 14-20 AWG (2.50-0.50 mm2) 导线,由铜合金制成。AMPSEAL 16 端子镀层选项包括镀镍或镀金。 查看全部 AMPSEAL 16 CONTACTS (33)

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • Sealable :

  • 主要锁定特性 : 无尖刃主体

  • 电线类型 :

  • 插座种类 : 180°

接触件特性

  • 压接类型 : F 型压接

  • 典型额定电流 (A): 13

  • 端子和接头种类 : Pin

  • 接合插针直径 : 1.588 mm [ .0625 in ]

  • 接触面电镀 : 金 (Au)

  • 端子端接区域电镀材料 : 锡 (Sn)

端接特性

  • 端接方法 : 压接

尺寸

  • Wire Size (mm²): .51 – .82

  • 线径查找 (AWG): 18, 19, 20

  • 线径查找 (mm²): .5, .6, .75

  • 电线绝缘直径 : 1.27 – 2.71 mm [ .05 – .107 in ]

使用环境

  • 工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]

包装特性

  • 封装数量 : 4000

  • 封装方法 : 包装

其他

  • 端子传导 : 0 – 24 A(低功率)
