1888174-4

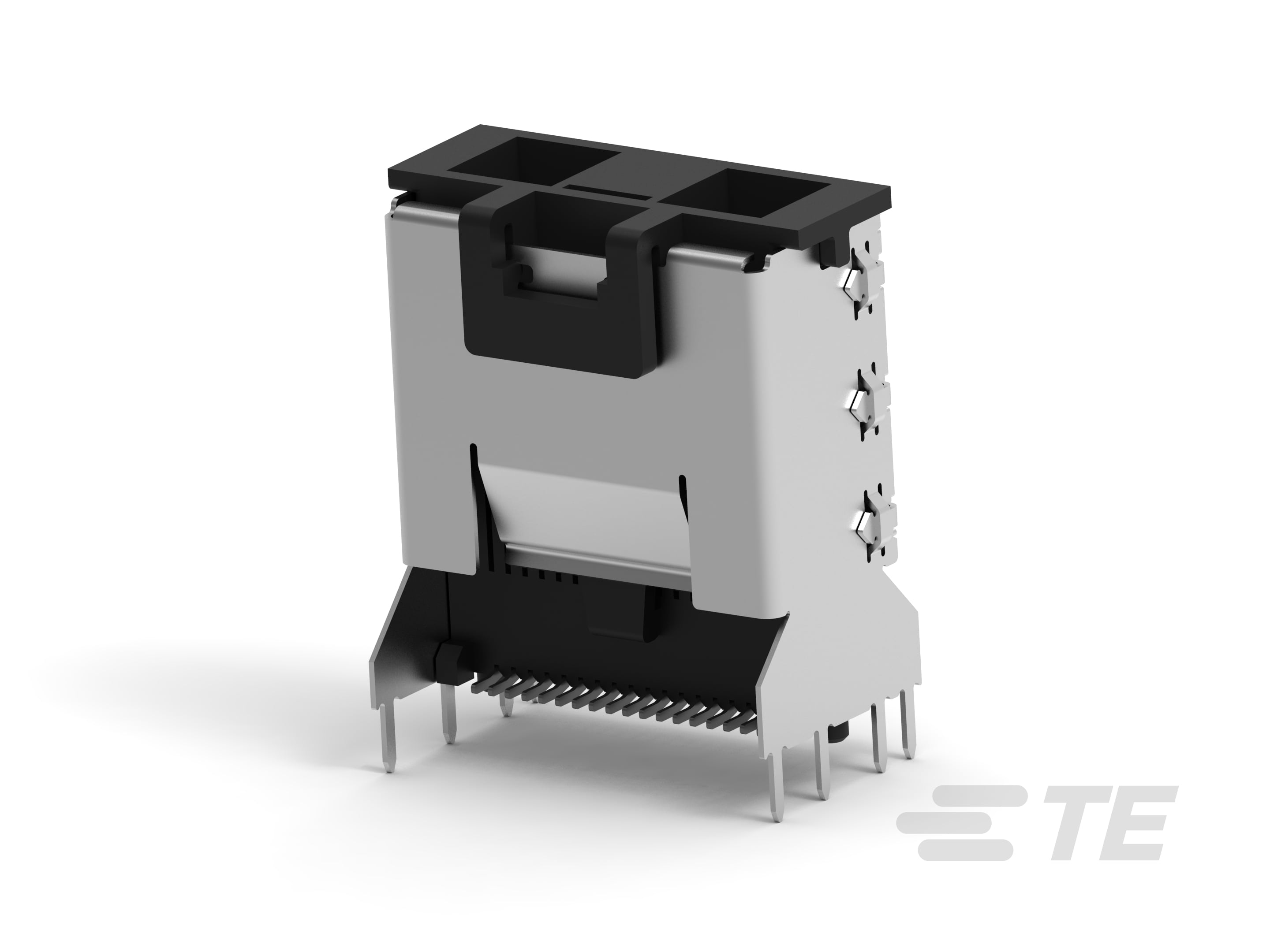

Mini-SAS, Receptacle, Cable-to-Board, 36 Position, 2 Row, 1 Port, Vertical, Surface Mount, .031 in [.8 mm] Centerline, Signal, Board Mount, Mini-SAS

Mini-SAS Rcpt Assy V w/ Shld T-1888174-4

1888174-4

Mini-SAS, Receptacle, Cable-to-Board, 36 Position, 2 Row, 1 Port, Vertical, Surface Mount, .031 in [.8 mm] Centerline, Signal, Board Mount, Mini-SAS

    • Mini-SAS

  • SAS 连接器类型 : Mini-SAS

  • 连接器和壳体类型 : 母端, 母端

  • 连接器系统 : 缆到板

  • 位数 : 36

  • 行数 : 2

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器和端子端接到 : 印刷电路板

  • SAS 连接器类型 : Mini-SAS

  • 连接器和壳体类型 : 母端, 母端

  • 连接器系统 : 缆到板

  • 外壳 : 带有

结构特性

  • 位数 : 36

  • 行数 : 2

  • 端口数量 : 1

  • PCB 安装方向 : 垂直

  • 键控类型 : 2

接触件特性

  • 端子基材 : 磷青铜

  • 端子接触部电镀材料 : 金

  • 端子接合区域电镀材料厚度 (µin): 30

  • 端子额定电流（最大值） (A): .5

端接特性

  • 端接柱体和尾部长度 : 2.8 mm [ .11 in ]

  • PCB 端接方法 : 表面贴装

机械附件

  • PCB 安装固定 : 不带

  • 连接器安装类型 : 板安装

壳体特性

  • 中心线（间距） : .8 mm [ .031 in ]

使用环境

  • 工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]

  • 高温壳体 : 是

操作/应用

  • 电路应用 : Signal

包装特性

  • 封装方法 : Tube, 盒和管

  • 封装数量 : 26
