1838892-3

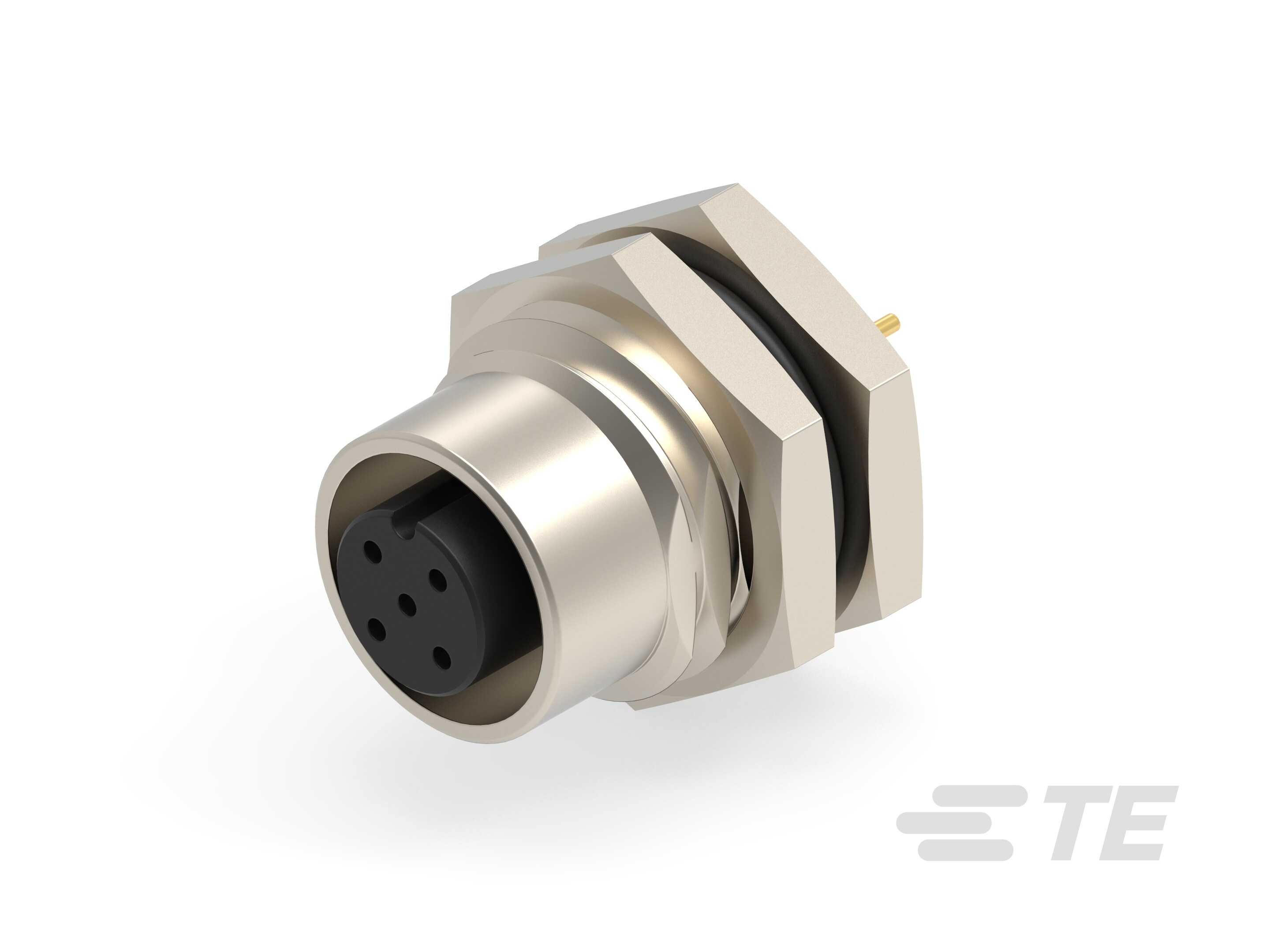

Standard Circular Connectors, Wire-to-Panel, 5 Position, Sealable, Printed Circuit Board, Signal, Panel Mount, Reverse Gender, Nickel, M12 Connector

M12 Mtl FEMALE PNL CONN. PCB Front (Hex)-1838892-3

1838892-3

Standard Circular Connectors, Wire-to-Panel, 5 Position, Sealable, Printed Circuit Board, Signal, Panel Mount, Reverse Gender, Nickel, M12 Connector

    • M12 Connector
  • TE 内部编号 1838892-3
  • TE 内部产品描述 M12 Mtl FEMALE PNL CONN. PCB Front (Hex)

  • 连接器系统 : 线到面板, 线到面板

  • 连接器安装类型 : 面板安装

  • 位数 : 5

  • 可密封 : 是

  • 连接器和端子端接到 : 印刷电路板

查看所有特性
更多 更少

文档

产品图纸

  • M12 METAL FEMALE PANEL MOUNT CONNECTOR, PCB, STRAIGHT, FRONT (HEXAGONAL) MOUNTING ENG_CD_1838892_C1.pdf 英文版本

CAD 文件

数据表/目录页

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器系统 : 线到面板, 线到面板

  • 可密封 : 是

  • 连接器和端子端接到 : 印刷电路板

  • 圆形连接器种类 : 母端

  • 外壳类型 : 金属

  • 产品类型 : 连接器组件

结构特性

  • 位数 : 5

  • 电源位置数量 : 0

  • 信号位置数量 : 5

  • 端子预装 : Yes

主体特性

  • 外壳电镀材料 : 镍

  • 外壳基材 : 黄铜

  • 圆形连接器绝缘材料类型 : 聚酰胺

  • 环境保护 : 带有

  • 环境保护类型 : 密封

接触件特性

  • 端子额定电流（最大值） (A): 5

  • 反向极性 : 是

  • 端子布局方式 : 圆形

  • 圆形连接器端子类型 : 插座

机械附件

  • 面板安装特性类型 : 法兰, 法兰

  • 面板安装特性 : 带有

  • 连接器安装类型 : 面板安装

  • 极性代码 : A

  • 接合对准类型 : 键控

  • 接合固定 : 带有

  • 接合对准 : 带有

使用环境

  • 工作温度范围 : -25 – 90 °C [ -13 – 194 °F ]

操作/应用

  • 电路应用 : Signal

  • 屏蔽 : 否

包装特性

  • 封装数量 : 50

其他

  • 现场维修 : 否

产品合规性
