文档

产品图纸

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

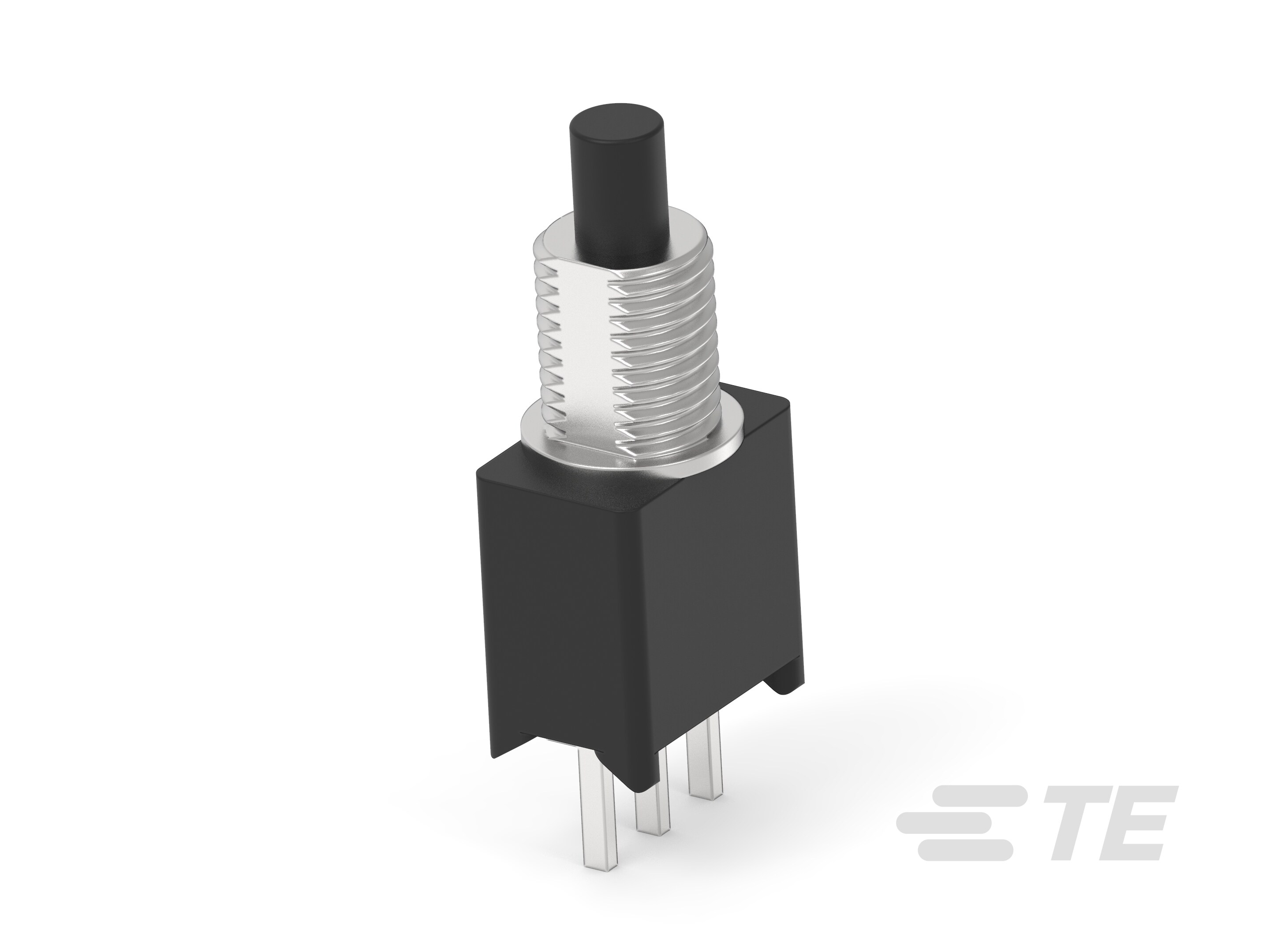

产品类型特性

  • 防尘 :

  • 照明 :

  • 致动器种类 : 圆形

  • 产品类型 : 开关

  • 开关类型 : 按钮

结构特性

  • 面板切口尺寸 (mm): 5(直径)

  • 配置(极掷) : 单极 - 单掷

  • 致动器数量 :

  • 微动 : 不带

  • 支撑架 : 不带

  • 触觉 :

  • 操作功能 : 关(开)

  • 联动 :

  • ESD 接地端子 : 不带

电气特征

  • 额定电压 (VDC): 20

主体特性

  • 致动器材料 : 热塑塑料

  • 外壳材料 : 热塑塑料 (LCP)

  • 致动器外形 : 扩展型

  • 致动器颜色 : 黑色

  • 驱动力 : 50 – 400 g [ 1.77 – 14.12 oz ]

  • 密封类型 : 端子密封件(环氧树脂)

接触件特性

  • 端子基材 : 铜合金

  • 开关端子电镀材料 :

端接特性

  • 端接类型 : 印刷电路

机械附件

  • 安装类型 : 通孔

  • 安装角度 : 垂直

壳体特性

  • 小尺寸 :

  • 工艺密封 :

尺寸

  • 按钮宽度 : 3.81 mm [ .15 in ]

  • 致动器长度 : 3.4 mm [ .134 in ]

使用环境

  • 额定温度 : 标准

包装特性

  • 封装方法 : 批量

产品合规性
