特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

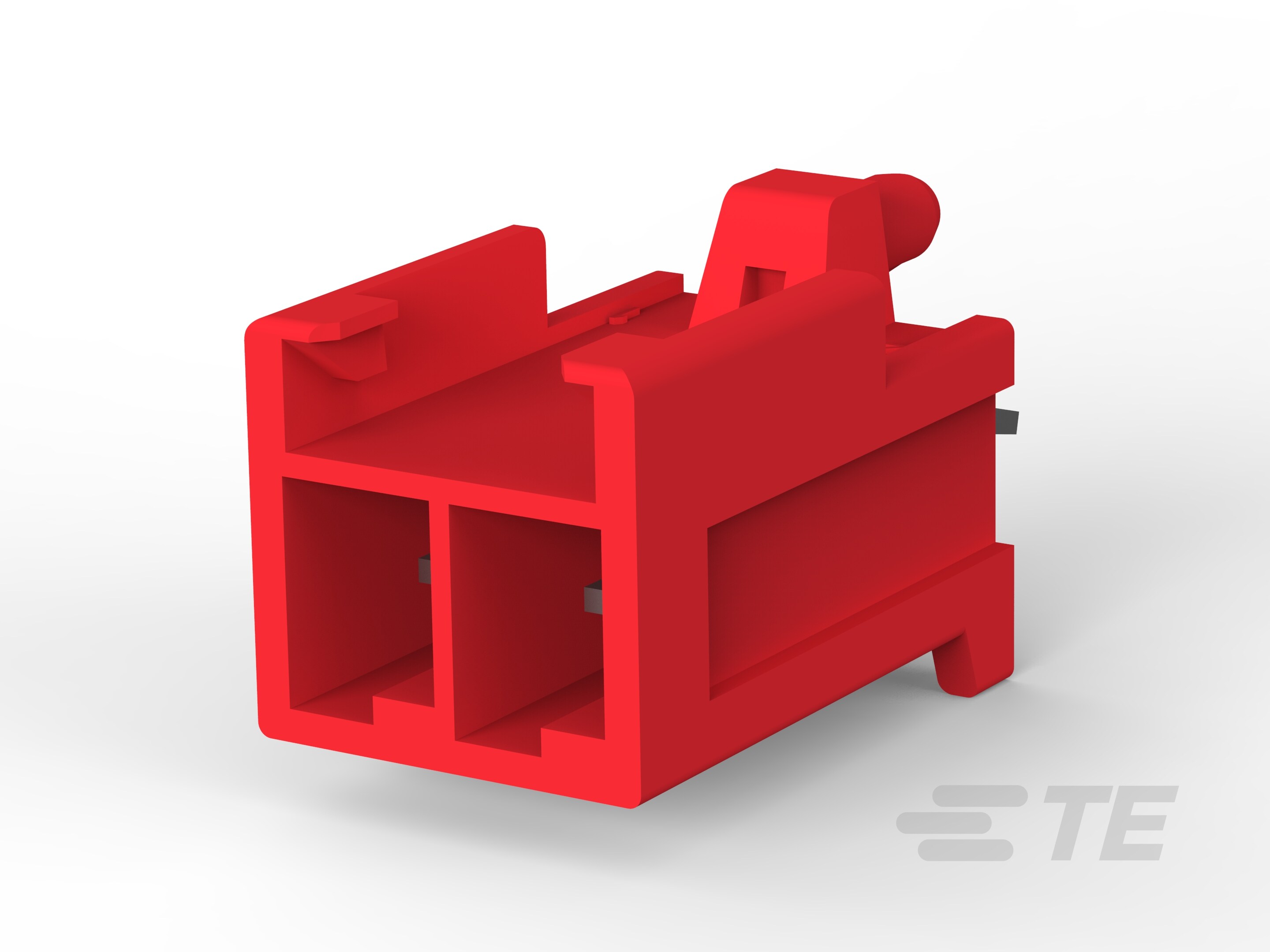

产品类型特性

  • 接头类型 : 带罩

  • 产品类型 : 公端

  • 壳体类型 : 母端, 母端

  • Connector System : 线到板

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

  • 端子类型 : 公端

结构特性

  • Number of Positions : 2

  • PCB 安装方向 : 垂直

  • 电源针数量 : 2

  • 信号针数量 : 0

  • 行数 : 1

电气特征

  • 工作电压 (VAC): 50

接触件特性

  • Contact Current Rating (Max) (A): 14

  • 端子保持力 : Without

  • 端子端接区域电镀材料 :

  • 端子接触部电镀材料 :

  • 端子接触部位电镀厚度 : 31.49 µm [ .8 µin ]

  • 端子端接区域电镀厚度 : 1 µm [ 39.37 µin ]

  • 端子布局  直插式

端接特性

  • PCB 板端接方法 : 通孔 - 焊接

  • 端接柱体/尾部长度 : 3.8 mm [ .148 in ]

机械附件

  • PCB 安装固定类型 : 安装柱

  • PCB 安装固定 : 带有

  • PCB 安装对准 : 带有

  • 连接器安装类型 : 板安装

  • 接合对准 : 带有

  • 接合对准类型  极化

  • 接合固定 : 带有

  • 接合固定类型 : 锁闩

壳体特性

  • Centerline (Pitch) : 3.96 mm [ .156 in ]

  • UL 防火等级 : UL 94V-0

  • 壳体颜色 : 红色

  • 外壳材料 : 尼龙 6/6 GF

尺寸

  • 长度 (mm): 10.2

  • 高度 (mm): 14.6

  • PCB 厚度(建议) : .063 mm [ 1.6 in ]

  • 宽度 (mm): 9

  • 导线绝缘直径范围 (mm): 3.1

使用环境

  • 工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

操作/应用

  • Circuit Application : Power

行业标准

  • 灼热丝额定值 : 根据 IEC 60335-1 版本 06/2001 为 GWT 750°C(无火焰)

  • 经 VDE 测试 :

  • 机构/标准 : CNR, UL

  • 机构/标准号码 : C22.2 编号 182.3, E28476

包装特性

  • 封装方法 : 托盘, 盒和托盘

  • 封装数量 : 490

其他

  • 适用于 : 插头

产品合规性
