特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

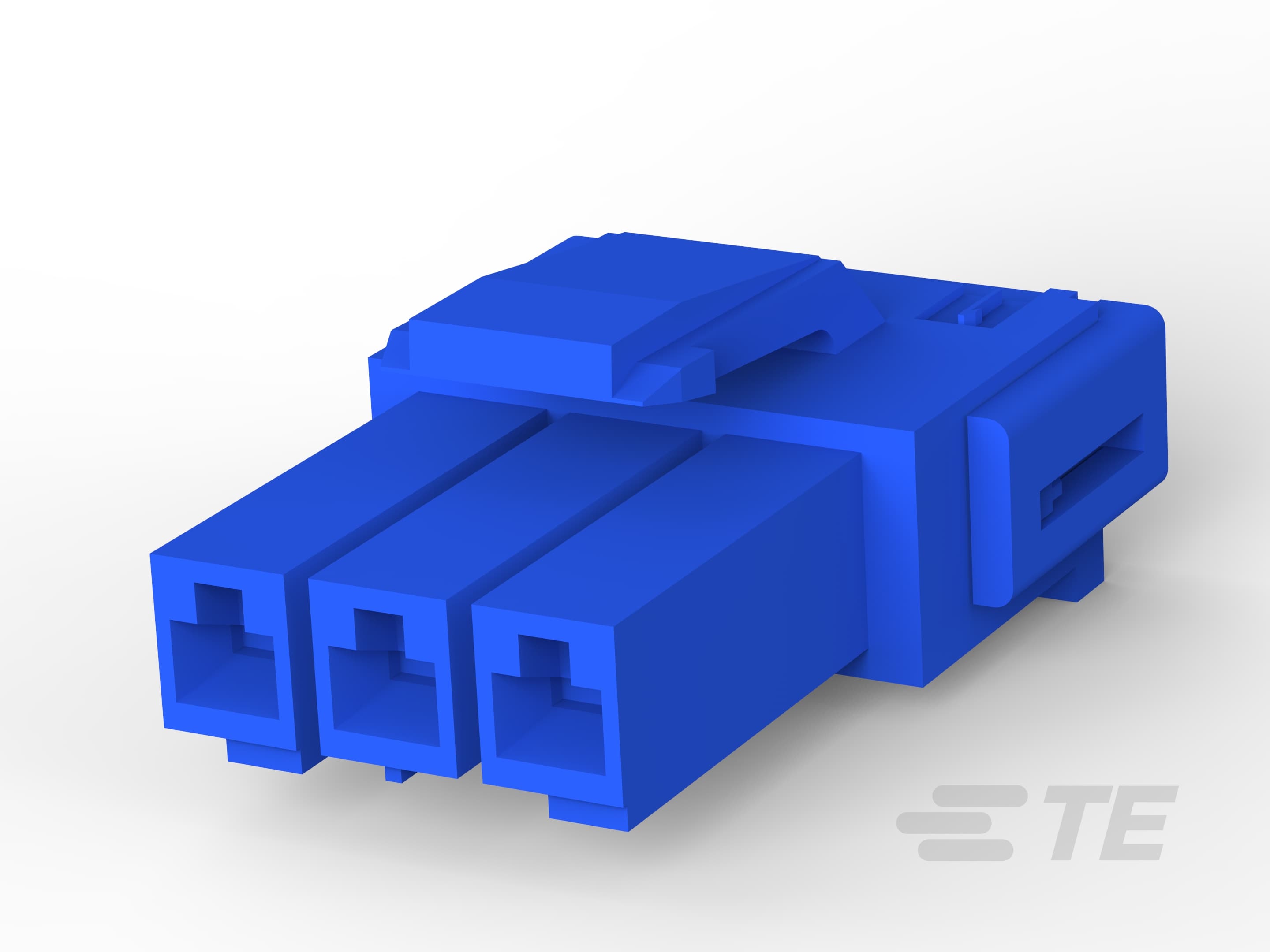

  • 产品类型 : 护套

  • 壳体类型 : 插头

  • Connector System : 线到板, 线到线, 线到面板, 线到面板

  • Sealable :

  • 连接器和端子端接到 : 电线和电缆

  • 端子类型 : 插座

结构特性

  • Number of Positions : 3

  • 电源针数量 : 0

  • 信号针数量 : 0

  • 行数 : 1

电气特征

  • 工作电压 (VAC): 300

接触件特性

  • 端子保持力 : Without

  • 端子布局 : 直插式

端接特性

  • 线缆端接方法 : 压接

  • 电线类型 : 绞线

  • 线缆类型 : 分离式导线

机械附件

  • 连接器安装类型 : 电缆安装

壳体特性

  • Centerline (Pitch) : 3.96 mm [ .156 in ]

  • UL 防火等级 : UL 94V-0

  • 壳体颜色 : 蓝色

  • 外壳材料 : 尼龙 6/6

使用环境

  • 工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

  • 密封状态 : 不密封

操作/应用

  • Circuit Application : 电源和信号

行业标准

  • 灼热丝额定值 : 标准件 - 非灼热丝

  • 机构/标准 : CNR, USR

  • 机构/标准号码 : C22.2 编号 182.3, UL 1977

包装特性

  • 封装方法 :

  • 封装数量 : 400

其他

  • 适用于 : 公端:179839, 公端:179844(3 位/2 电路), 母端:177907 或 179464, 端子:177914 或 177915
