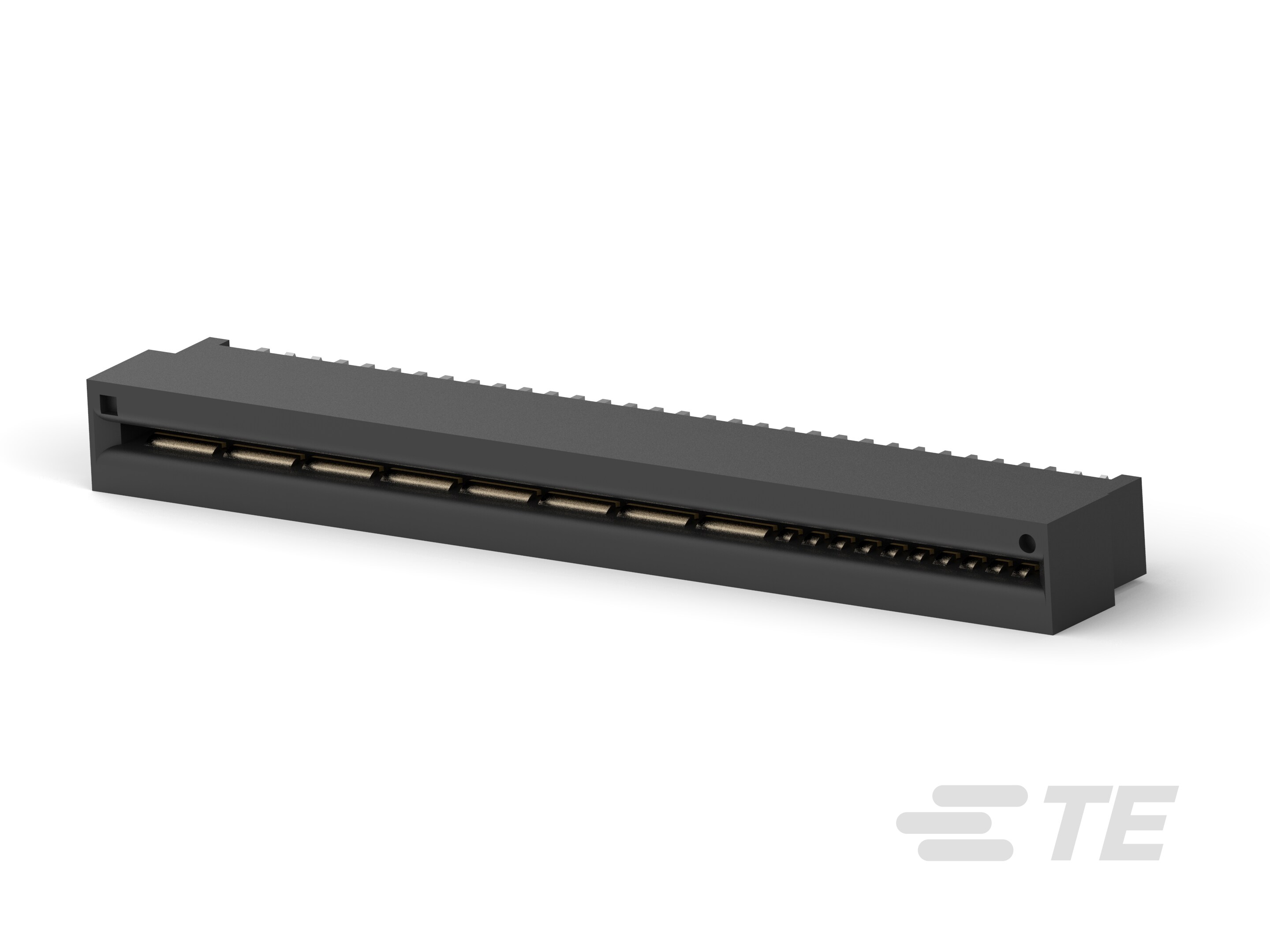

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 壳体类型 : 母端, 母端

  • Connector System : 板对板

  • 连接器和端子端接到 : 印刷电路板

  • 端子类型 : 插座

结构特性

  • PCB 安装方向 : 垂直

  • 选择性装载 :

  • Number of Positions : 36

  • 电源针数量 : 18

  • 信号针数量 : 20

  • 双位置数量 : 9

  • 单位置数量 : 10

  • 行间距 : 4.85 mm [ .191 in ]

  • 行数 : 2

  • 位置键控 : 0

电气特征

  • 工作电压 (VAC): 400

  • 工作电压 : 400

接触件特性

  • 端子基材 : 高导电性铜合金

  • 端子底板材料 :

  • Contact Current Rating (Max) (A): 3

  • 端子接触部电镀材料 :

  • 端子接触部位电镀厚度 : .38 µm [ 15 µin ]

  • 端子端接区域电镀材料 :

  • 端子端接区域电镀厚度 (µin): 100

  • 端子端接区域电镀厚度 (µm): 2.54

  • 端子保持力 : 不带

  • 端子端接区域电镀涂层 : 哑光

端接特性

  • PCB 板端接方法 : 通孔 - 焊接

  • 端接柱体/尾部长度 : 3.18 mm [ .125 in ]

机械附件

  • PCB 安装固定类型 : 作用/符合标准的尾

  • PCB 安装固定 : 带有

  • PCB 安装对准 : 不带

  • 连接器安装类型 : 板安装

  • 接合固定 : 不带

  • 接合对准类型 : 键位

  • 接合对准 : 带有

壳体特性

  • Centerline (Pitch) (mm): 7.62

  • Centerline (Pitch) (in): .1, .3

  • 端盖 : 不带

  • 外壳材料 : 聚酯 GF

  • 壳体颜色 : 黑色

尺寸

  • 电源端子中心线 : 7.62 mm [ .3 in ]

  • 高度 : 15.49 mm [ .61 in ]

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • Circuit Application : Power

行业标准

  • UL 防火等级 : UL 94V-0

包装特性

  • 封装方法 : 托盘

  • 封装数量 : 24

其他

  • 卸载位置 :

  • 适用于 : 印刷电路板
