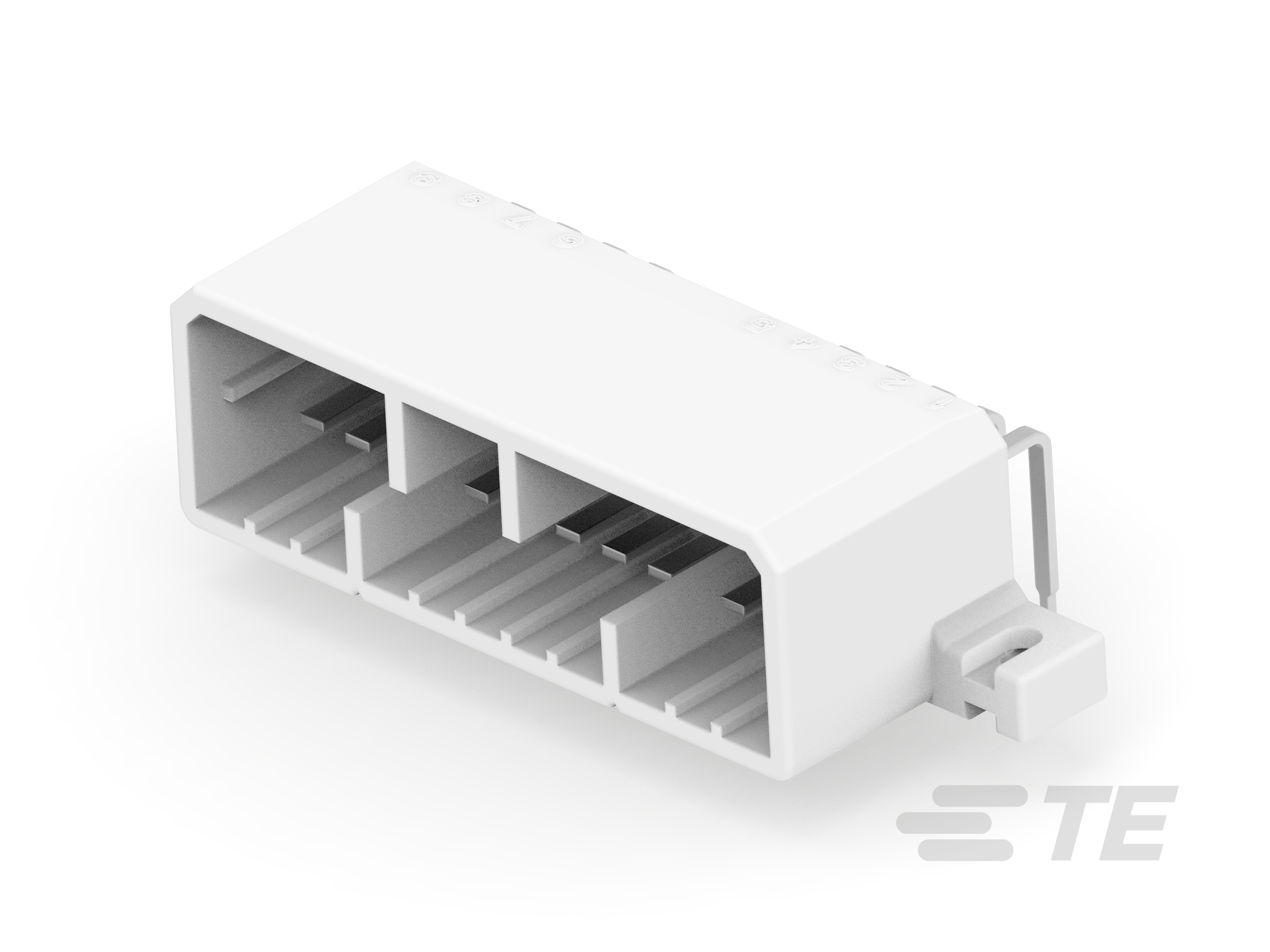

产品  描述

TE 随定时器、MCON 和 AMP MCP 系列提供采用各种所需结构的广泛的低功率/中等功率产品组合。 查看全部 LOW & MEDIUM POWER HEADER (216)

产品图纸

CAD 文件

产品规格

特性

产品  描述

TE 随定时器、MCON 和 AMP MCP 系列提供采用各种所需结构的广泛的低功率/中等功率产品组合。 查看全部 LOW & MEDIUM POWER HEADER (216)

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

  • 屏蔽 :

  • 混合头 :

结构特性

  • Number of Positions : 20

  • 行数 : 2

  • 节数 : 1

  • 信号针数量 : 20

电气特征

  • 标称电压架构 (V): 12

  • 工作电压 (VDC): 12

  • 额定电压(最大值) (VDC): 12

主体特性

  • 颜色 : 白色

接触件特性

  • 公端宽度 : 1.8 mm [ .071 in ]

  • 公端厚度 : .64 mm [ .025 in ]

  • 接触面电镀 : 锡 (Sn)

端接特性

  • 端接方法 : 通孔 - 焊接

机械附件

  • PCB 安装固定 : 不带

  • 面板安装特性 : 不带

  • 安装孔 : 带有

  • PCB 安装对准 : 不带

  • 安装方向 : 水平/90°

  • 锁定接口 : 带有

壳体特性

  • Centerline (Pitch) : 3.5 mm [ .138 in ]

尺寸

  • 宽度 : 60.3 mm [ 2.374 in ]

  • PCB 的外形高度 : 15.8 mm [ .622 in ]

  • PCB 厚度(建议) : 1.6 mm [ 0.063 in ]

  • 长度 : 24.92 mm [ 0.981 in ]

使用环境

  • 工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

  • 工作温度(最大值) (°C): 100, 105, 65, 70, 75, 80, 85, 90

  • 工作温度(最大值) (°F): 149, 158, 167, 176, 185, 194, 212, 221

操作/应用

  • Circuit Application : Signal

行业标准

  • UL 易燃性等级 : UL 94V-2

包装特性

  • 封装数量 : 100

  • 封装类型 :

产品合规性
