1747981-1

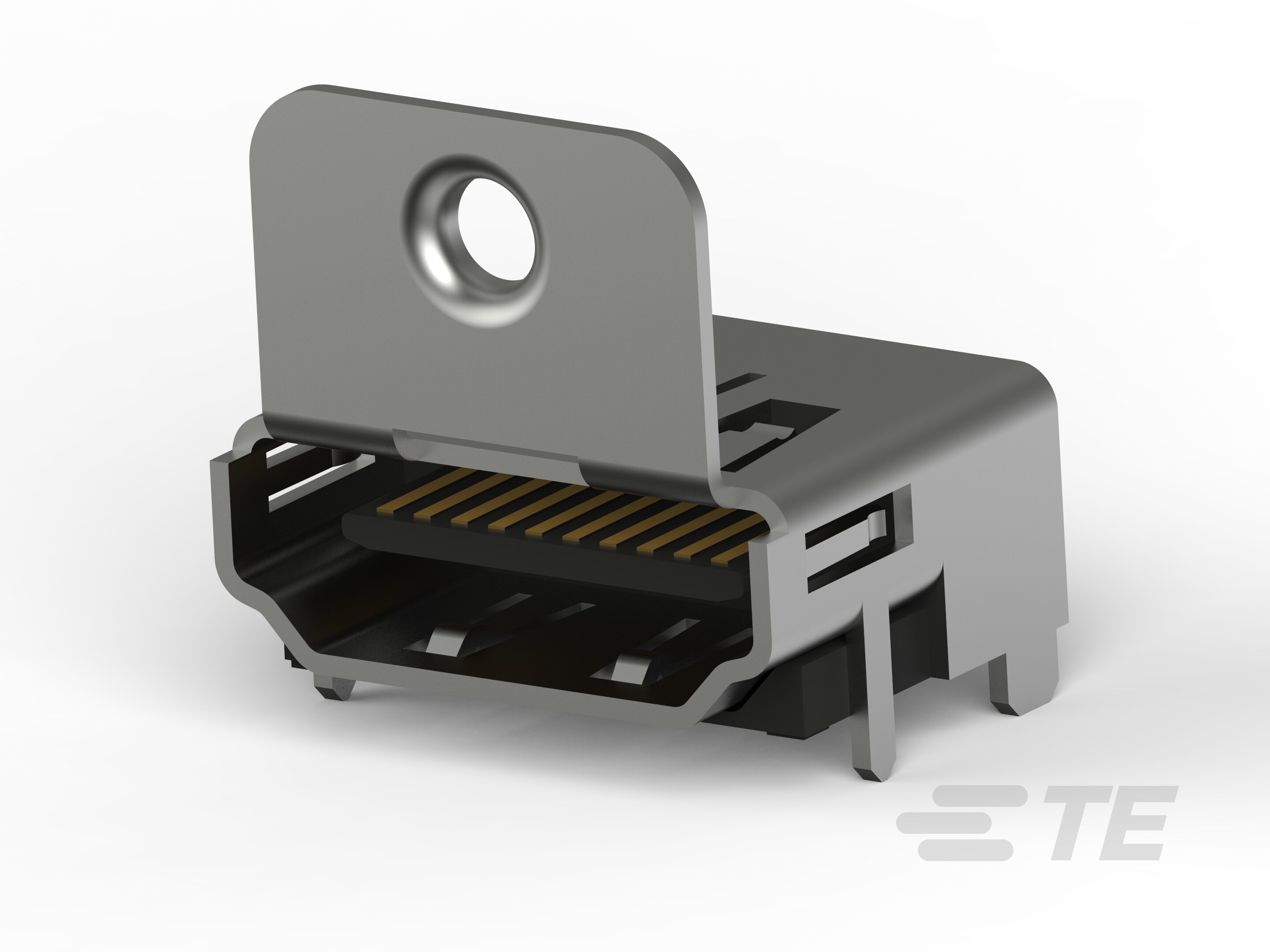

HDMI Connectors, Receptacle, Standard Profile, 1 Port, Top, Right Angle, Surface Mount, Pick and Place Cover, Cable-to-Board, 19 Position

Std HDMI, RA, SMT-1747981-1

1747981-1

HDMI Connectors, Receptacle, Standard Profile, 1 Port, Top, Right Angle, Surface Mount, Pick and Place Cover, Cable-to-Board, 19 Position

  • TE 内部编号 1747981-1
  • TE 内部产品描述 Std HDMI, RA, SMT

  • 连接器和壳体类型 : 母端, 母端

  • 连接器外形 : 标准

  • 端口数量 : 1

  • PCB 安装位置 : 顶部

  • PCB 安装方向 : 直角

查看所有特性
更多 更少

文档

CAD 文件

数据表/目录页

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

产品类型特性

  • 连接器和壳体类型 : 母端, 母端

  • 连接器系统 : 缆到板

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 端口数量 : 1

  • PCB 安装方向 : 直角

  • 位数 : 19

  • 堆叠 : 否

主体特性

  • 外壳电镀材料 : 锡

  • 连接器外形 : 标准

  • 外壳电镀涂层 : 哑光

接触件特性

  • 端子接触部电镀材料 : 钯镍打底镀金

  • 端子接合区域电镀材料厚度 : .1 µm [ 3.937 µin ]

  • 端子额定电流（最大值） (A): .5

端接特性

  • 端接柱体和尾部长度 (mm): 1.1, 1.6

  • 端接柱体和尾部长度 (in): .043, .061

  • PCB 端接方法 : 表面贴装

机械附件

  • PCB 安装固定类型 : 直脚, 直脚

  • PCB 安装位置 : 顶部

  • 连接器安装类型 : 板安装

壳体特性

  • 壳体颜色 : 黑色

  • 中心线（间距） : 1 mm [ .039 in ]

尺寸

  • PCB 厚度（最小值） : 1.6 mm [ .063 in ]

使用环境

  • 插接周期（最大值） : 10000

  • 焊接温度（最大值） (°C): 260

  • 工作温度范围 : -25 – 70 °C [ -13 – 158 °F ]

操作/应用

  • 装配工艺特点 : 拾放盖, 拾放盖

  • 电路应用 : Signal

包装特性

  • 封装方法 : 卷带包装, 卷带包装
