产品规格

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

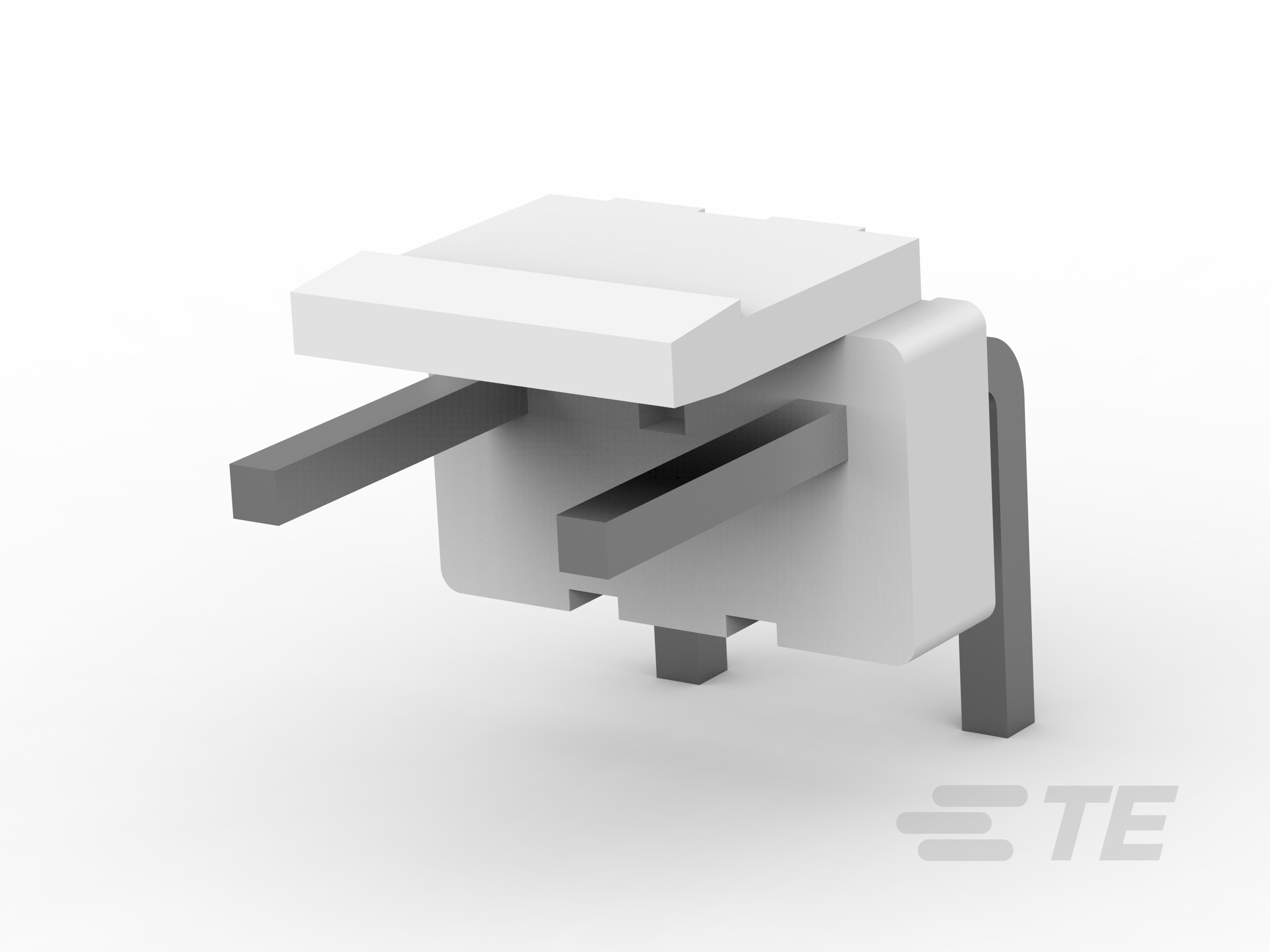

  • 连接器组件类型 : PCB 安装接头

  • Connector System : 线到板

  • 接头类型 : 不带罩

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

  • 产品类型 : 连接器

  • 连接器类型 : 连接器组件

  • 柱体类型 : 焊柱

  • 外形 : 标准

  • 灼热丝额定值 : 灼热丝

  • 板支座 : 不带

  • 应力消除 : 不带

  • 凸耳 :

  • 屏蔽 :

结构特性

  • 选择性装载 :

  • 可堆叠 :

  • 装载的端子数量 : 2

  • 连接器配置 : 标准

  • 列数 : 3

  • PCB 安装方向 : 直角

  • Number of Positions : 3

  • 行数 : 1

  • 忽略的柱体数 : 2

  • 已应用位置数量 : 2

  • 柱形端子 : 带有

  • Backwall/Post Interruptions : Without

  • 电源针数量 : 3

  • 预装 :

电气特征

  • 热插拔 :

  • 工作电压 (VAC): 250

  • 绝缘电阻 : 500 MΩ

  • 工作电压 (VDC): 250

主体特性

  • 菊花链 : 不带

接触件特性

  • 端子基材 : 黄铜

  • 端子接触部电镀材料 :

  • 端子接触部电镀厚度 : 2.03 µm [ 80 µin ]

  • 端子类型 : 公端

  • Contact Current Rating (Max) (A): 8

  • 端子种类 : 直角

  • 端子布局  直插式

  • 端子传导(典型值) : 电源

  • PCB 端子端接区域电镀材料 :

端接特性

  • PCB 板端接方法 : 通孔 - 焊接

  • 线缆端接方法 : 焊接

  • 端接种类 : 印刷电路板

机械附件

  • 接合连接器锁扣类型 : 锁闩, 锁闩

  • 面板安装特性 : 不带

  • 接合连接器锁扣 : 带有

  • PCB 安装方式 : 通孔

  • PCB 安装对准 : 不带

  • 接合固定 : 带有

  • PCB 安装固定 : 不带

  • 连接器安装类型 : 板安装

  • 中心紧固件 : 不带

  • 锁扣类型 : 锁闩

  • 接合对准 : 不带

  • 接合固定类型 : 锁闩

  • 端子定位力 : 不带

壳体特性

  • Centerline (Pitch) : 3.96 mm [ .156 in ]

  • 壳体颜色 : 自然

  • 外壳材料 : 尼龙

尺寸

  • 高度 : 9.4 mm [ .37 in ]

  • 尾部长度 : 3.6 mm [ .142 in ]

  • 宽度 : 8.6 mm [ .338 in ]

  • PCB 厚度(建议) : 1.6 mm [ .063 in ]

  • 长度 : 19.8 mm [ .7795 in ]

  • 接合柱长度 : 8.6 mm [ .339 in ]

使用环境

  • 工组温度范围 : -25 – 105 °C [ -13 – 221 °F ]

  • 额定温度 : 标准

  • 壳体温度额定值 : 标准

操作/应用

  • 拾放盖 : 不带

  • Circuit Application : Power

  • 适用于 : 母端护套

行业标准

  • UL 易燃性等级 : UL 94V-0

包装特性

  • 封装方法 :

  • 封装数量 : 1000

其他

  • 阻止位置数量 : 1
