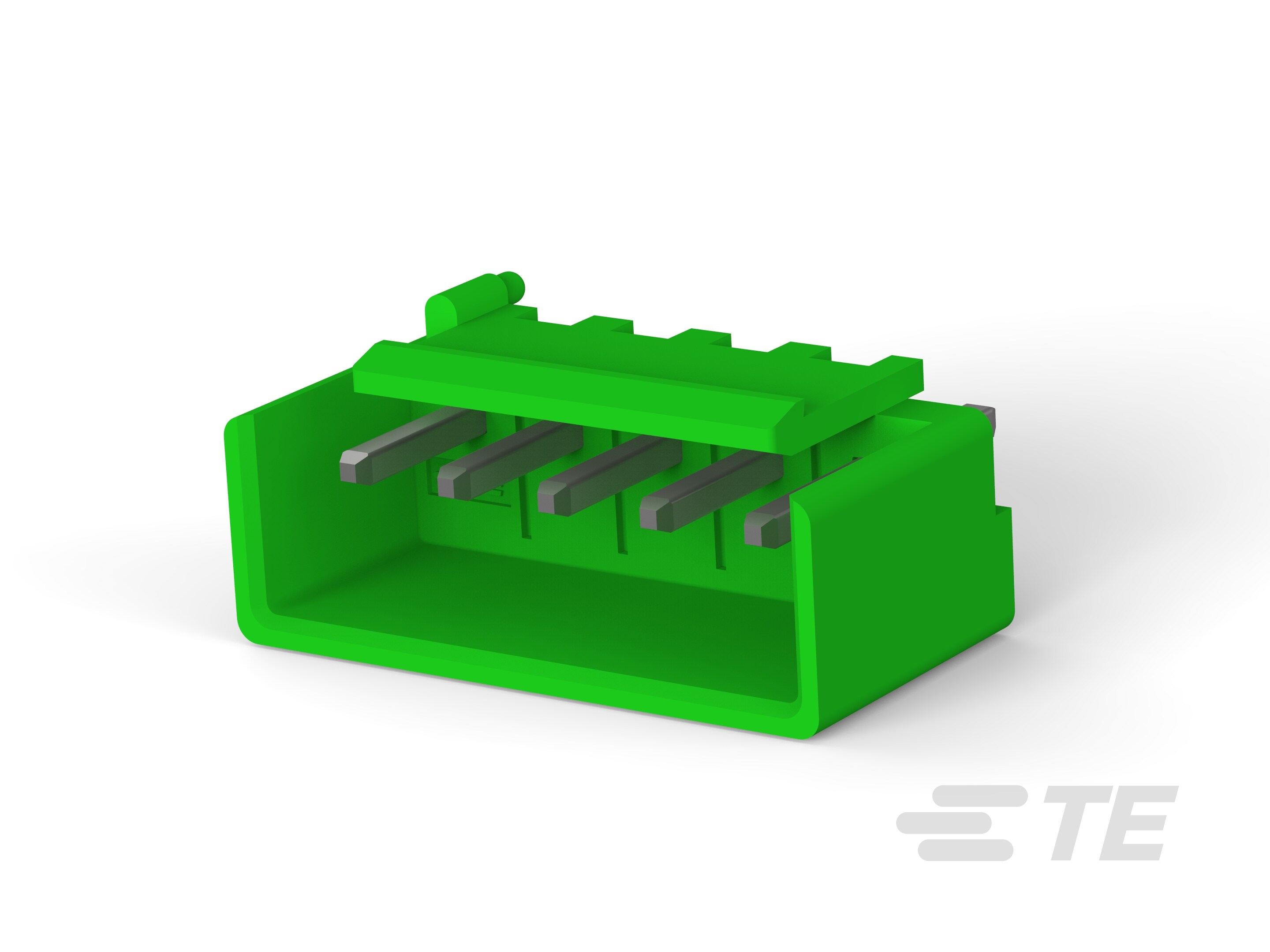

产品类型特性

  • 接头类型 : 带罩

  • 产品类型 : 公端

  • 壳体类型 : 插头

  • Connector System : 线到板

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

  • 端子类型 : 公端

结构特性

  • Number of Positions : 5

  • PCB 安装方向 : 垂直

  • 电源针数量 : 5

  • 行数 : 1

  • Backwall/Post Interruptions : Without

电气特征

  • 工作电压 (VAC): 250

  • 工作电压 (VDC): 250

接触件特性

  • 端子基材 : 黄铜

  • Contact Current Rating (Max) (A): 8

  • 端子保持力 : Without

  • 端子端接区域电镀材料 :

  • 端子接触部电镀材料 :

  • 端子接触部位电镀厚度 : 39.36 µm [ 1 µin ]

  • 端子端接区域电镀厚度 : 1 µm [ 39.36 µin ]

  • 端子布局  直插式

端接特性

  • PCB 板端接方法 : 通孔 - 焊接

  • 端接柱体/尾部长度 : 3.6 mm [ .141 in ]

机械附件

  • PCB 安装固定 : 不带

  • 面板安装特性 : 不带

  • PCB 安装对准 : 带有

  • 连接器安装类型 : 板安装

  • 应力消除 : 不带

  • PCB 安装对准类型  定位柱

  • 接合对准 : 带有

  • 接合对准类型  极化

  • 接合固定 : 带有

  • 接合固定类型 : 锁闩

壳体特性

  • Centerline (Pitch) : 3.96 mm [ .156 in ]

  • UL 防火等级 : UL 94V-0

  • 壳体颜色 : 绿色

  • 外壳材料 : PBT GF

尺寸

  • 长度 : 23.05 mm [ .9 in ]

  • 高度 : 12 mm [ .472 in ]

  • 接合柱长度 : 7.78 mm [ .306 in ]

  • 宽度 : 9.58 mm [ .377 in ]

  • PCB 厚度(建议) : .063 mm [ 1.6 in ]

使用环境

  • 工组温度范围 : -25 – 105 °C [ -13 – 221 °F ]

操作/应用

  • Circuit Application : Power

行业标准

  • 灼热丝额定值 : 标准件 - 非灼热丝

包装特性

  • 封装方法 :

  • 封装数量 : 300

其他

  • 适用于 : 插头护套
