特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

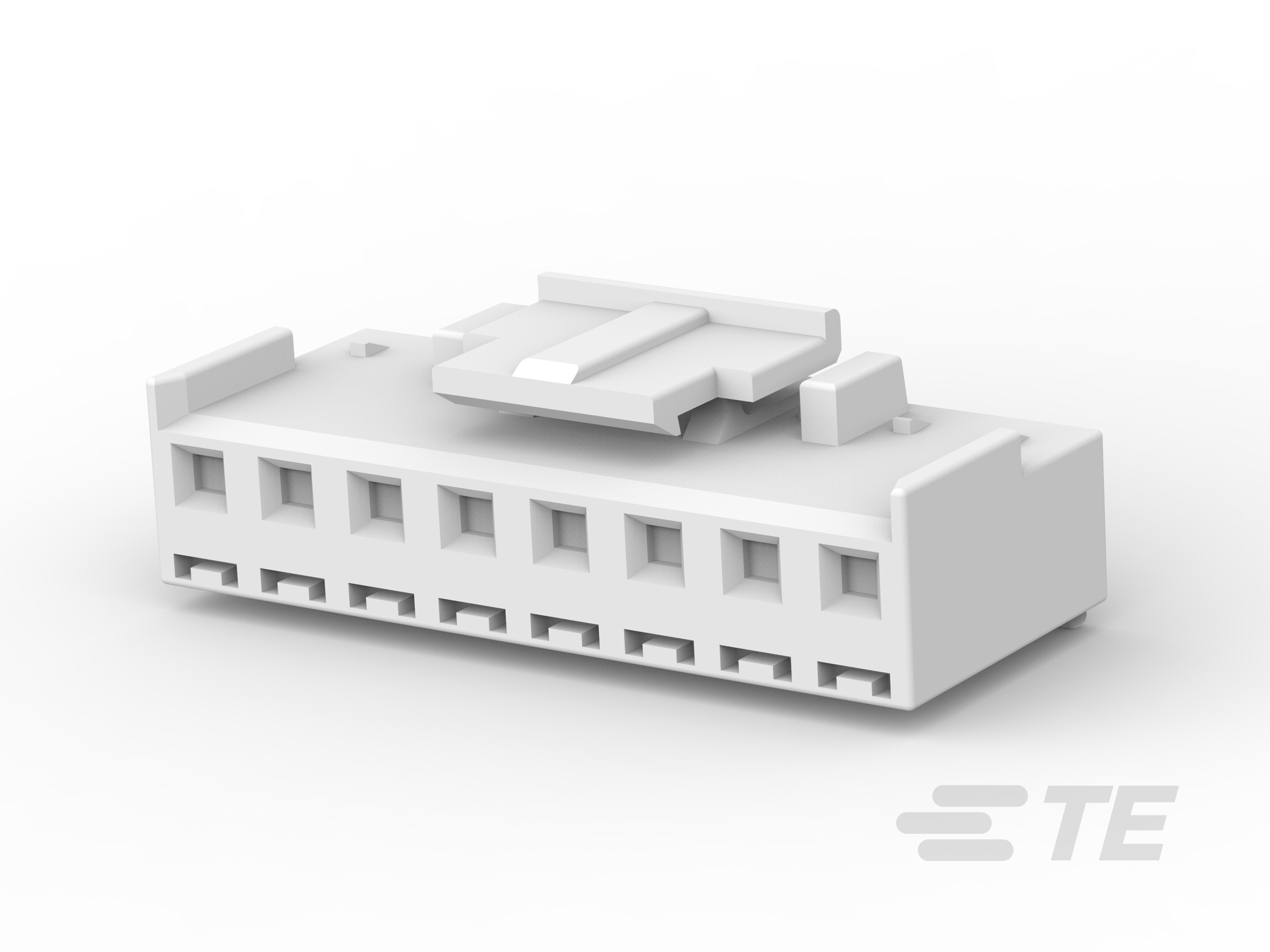

产品类型特性

  • 产品类型 : 护套

  • 壳体类型 : 母端, 母端

  • Connector System : 线到板, 线到线

  • Sealable :

  • 连接器和端子端接到 : 电线和电缆

  • 端子类型 : 插座

结构特性

  • Number of Positions : 8

  • 行数 : 1

电气特征

  • 工作电压 (VAC): 600

接触件特性

端接特性

  • 线缆端接方法 : 压接

机械附件

  • PCB 安装固定 : 不带

  • 面板安装特性 : 不带

  • 连接器安装类型 : 电缆安装

  • 接合对准 : 带有

  • 应力消除 : 不带

  • 接合对准类型  极化

  • 接合固定 : 带有

  • 接合固定类型 : 插销锁, 锁闩

壳体特性

  • Centerline (Pitch) : 3.96 mm [ .156 in ]

  • UL 防火等级 : UL 94V-0

  • 壳体颜色 : Natural

  • 外壳材料 : 尼龙

尺寸

  • 长度 : 32.24 mm [ 1.267032 in ]

  • 高度 : 11 mm [ .4323 in ]

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • Circuit Application : 电源和信号

行业标准

  • 灼热丝额定值 : 根据 IEC 60335-1 版本 06/2001 为 GWT 750°C(无火焰)

包装特性

  • 封装方法 :

  • 封装数量 : 500

其他

  • 适用于 : 插头
