1744201-1

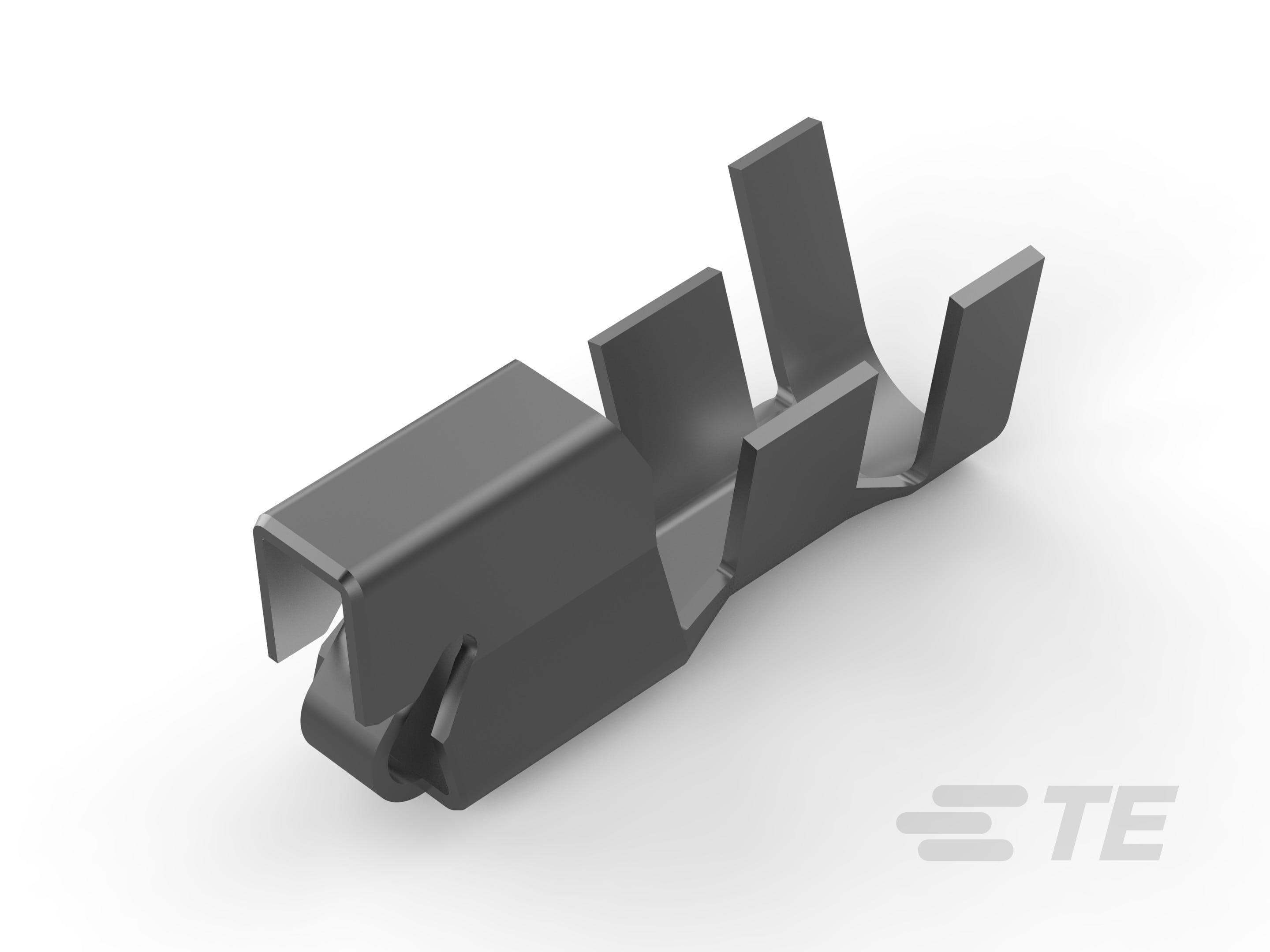

Socket Contact, Tin, 600 VAC, 20 – 16 AWG Wire Size, .52 – 1.31 mm² Wire Size, Crimp, Phosphor Bronze, Power, Economy Power

EP-II CONTACT LANCELESS, 20-16-1744201-1

1744201-1

Socket Contact, Tin, 600 VAC, 20 – 16 AWG Wire Size, .52 – 1.31 mm² Wire Size, Crimp, Phosphor Bronze, Power, Economy Power

    • Economy Power
  • TE 内部编号 1744201-1
  • TE 内部产品描述 EP-II CONTACT LANCELESS, 20-16

  • 端子类型 : 插座

  • 产品端接到 : 线缆

  • 工作电压 (VAC): 600

  • 端子接触部电镀材料 : 锡

  • 线径 (AWG): 20 – 16

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

使用说明书

机构认证

Product And Material Test Reports

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

电气特征

  • 工作电压 (VAC): 600

接触件特性

  • 端子形状和构造 : 盒中单梁

  • 端子类型 : 插座

  • 端子接触部电镀材料 : 锡

  • 端子额定电流（最大值） (A): 12.3

  • 壳体内的端子定位力 : 带有

  • 接合方柱尺寸 : 1.14 mm [ .045 in ]

  • 端子基材 : 磷青铜

  • 端子接合区域电镀材料厚度 : .8 µm [ 31.49 µin ]

  • 导线端子端接区域电镀厚度 : .8 µm [ 31.49 µin ]

  • 导线端子端接区域电镀材料 : 预镀锡

  • 导线端子端接区域电镀材料表面涂层 : 亚光

  • 端子方向 : 直式

端接特性

  • 产品端接到 : 线缆

  • 线缆端接方法 : 压接

机械附件

  • 带导线绝缘 : 不带

尺寸

  • 线径 (AWG): 20 – 16

  • 线径 (mm²): .52 – 1.31

  • 兼容的绝缘直径范围 : 1.7 – 3 mm [ .067 – .118 in ]

使用环境

  • 工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 电路应用 : 电源

包装特性

  • 封装数量 : 4000

  • 封装方法 : Reel
