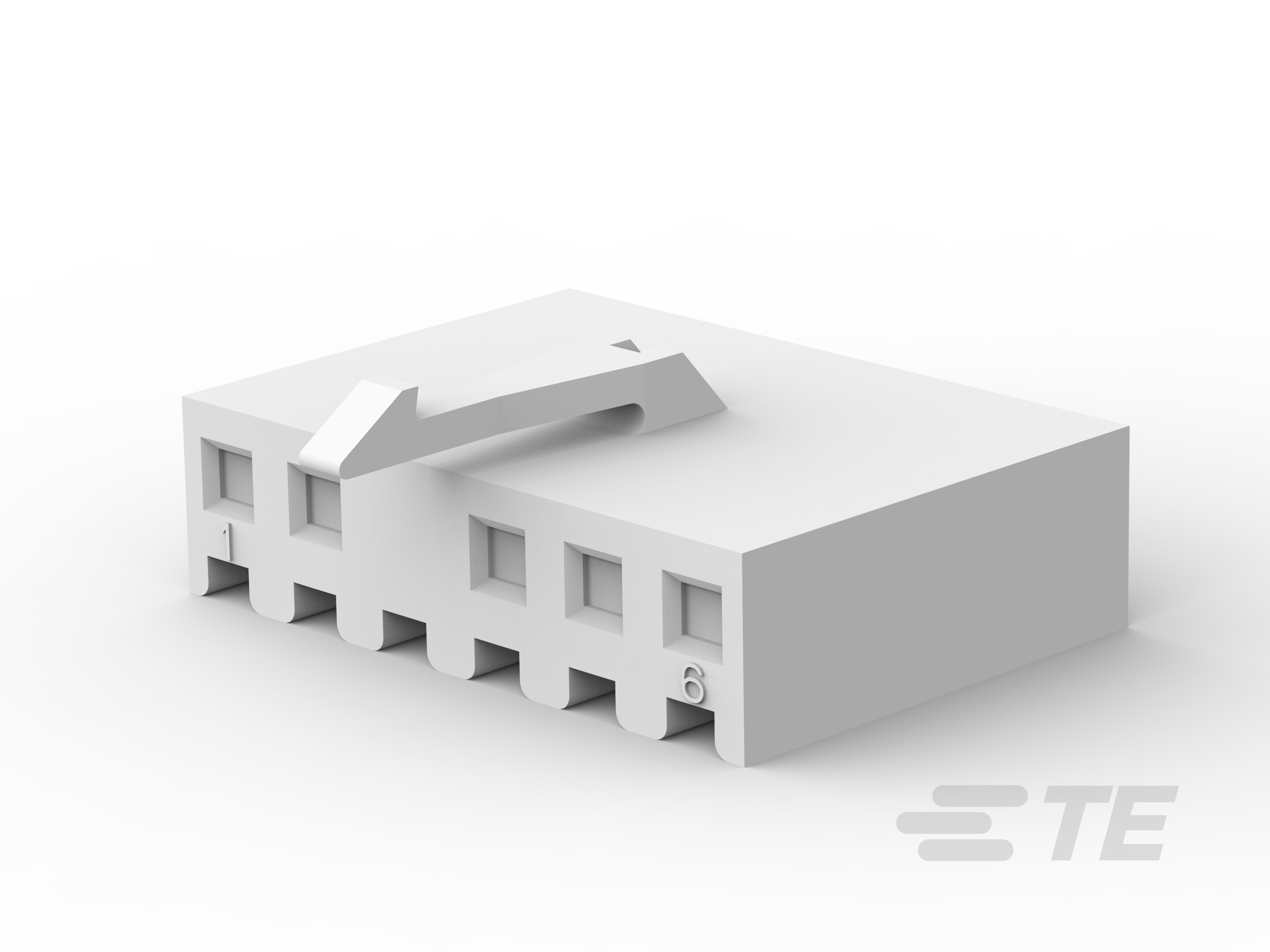

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • Connector System : 线到板

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

  • 应力消除 : 不带

  • 连接器类型 : 护套

  • 产品类型 : 连接器

  • 连接器种类 : 母端

结构特性

  • 装载的端子数量 : 5

  • Number of Positions : 6

  • 行数 : 1

电气特征

  • 工作电压 : 250 VAC

主体特性

  • 颜色 : 土黄色

接触件特性

端接特性

  • 线缆端接方法 : 压接

机械附件

  • PCB 安装固定类型 : 板锁闩

  • PCB 安装固定 : 带有

  • 面板安装特性 : 不带

  • 接合连接器锁扣 : 不带

  • PCB 安装对准 : 不带

  • 接合固定 : 带有

  • 接合固定类型 : 锁闩

  • 连接器安装类型 : 板安装

  • 接合对准类型  极化公端

  • 接合对准 : 不带

  • 锁销之间腔数 : 3 和 4

  • 端子定位力 : 不带

壳体特性

  • Centerline (Pitch) : 3.96 mm [ .156 in ]

  • 壳体配置 : 两端闭合

  • 外壳材料 : 尼龙 6/6

  • 壳体颜色 : 自然

尺寸

  • PCB 厚度(建议) : 1.57 mm [ 0.062 in ]

  • 长度 : 23.77 mm [ .934161 in ]

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • Circuit Application : 电源和信号

  • 适用于 : SL .156 端子

行业标准

  • 机构/标准 : CSA, UL

  • UL 文件号 : E28476

  • UL 等级 : 获得认可

  • CSA 等级 : 已认证

  • UL 易燃性等级 : UL 94V-2

  • CSA 文件号 : LR 7189

包装特性

  • 封装方法 :

  • 封装数量 : 2000

其他

  • 阻止位置数量 : 1
