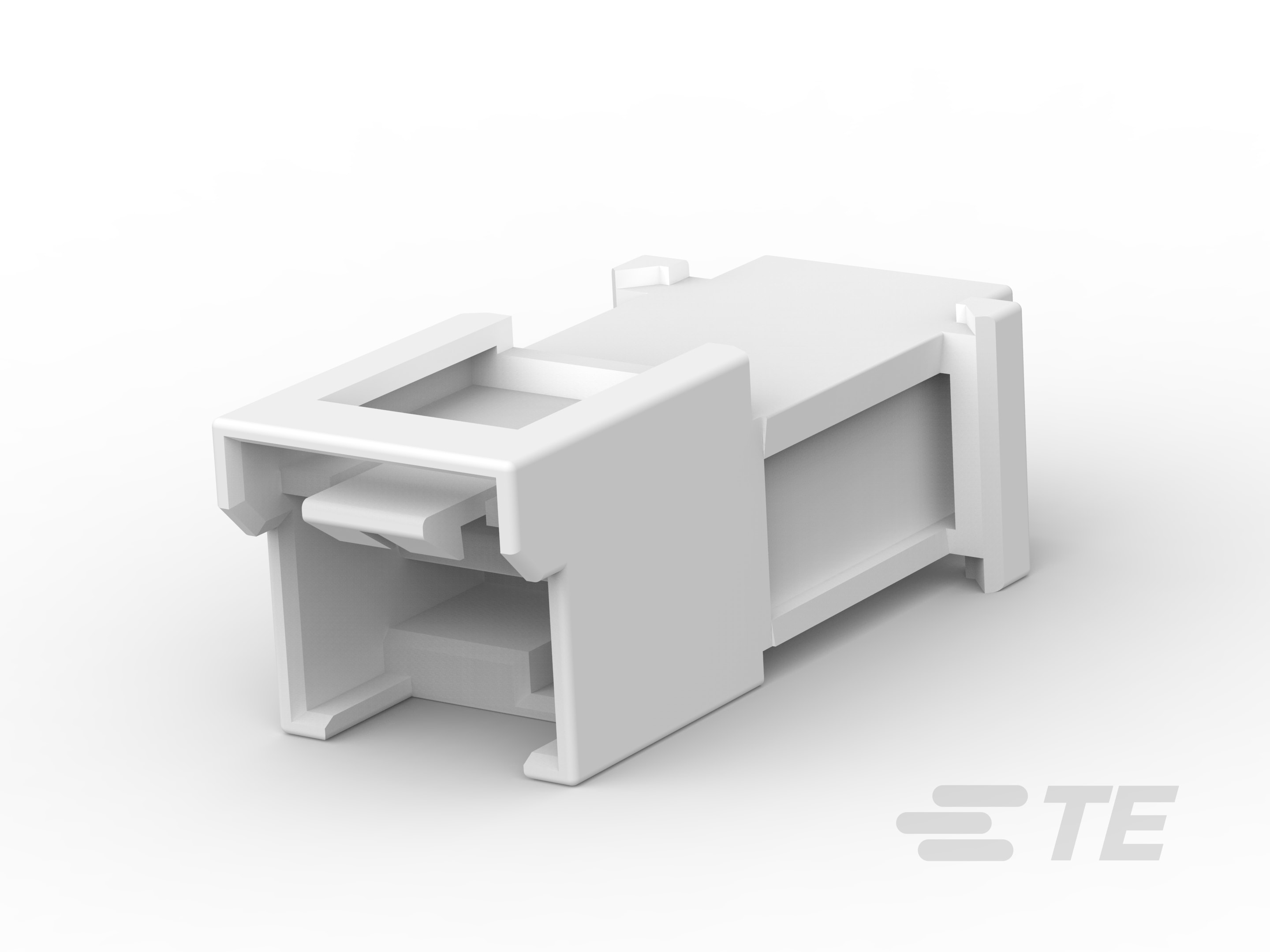

产品类型特性

  • Connector System : 线到板

  • 产品类型 : 连接器

  • 连接器种类 : 插头

  • 连接器和端子端接到 : 印刷电路板

  • 外形 : 标准

  • 连接器类型 : 公端

结构特性

  • Number of Positions : 2

  • 行数 : 1

  • 选择性装载 :

  • PCB 安装方向 : 垂直

  • 绝缘位移插槽数 : 2

  • 支座 : 不带

  • 预装配 :

电气特征

  • 热插拔 :

主体特性

  • 键控介于腔数 : "A, B"

接触件特性

  • 端子类型 : 公端

机械附件

  • 面板安装特性 : 不带

  • PCB 安装对准 : 带有

  • 锁夹位置 :

  • 连接器安装类型 : 板安装

  • 接合固定 : 带有

  • 接合对准类型 : 键控

  • 接合对准 : 带有

壳体特性

  • Centerline (Pitch) : 5 mm [ .197 in ]

  • 壳体颜色 : 自然

  • 外壳材料 : PA 6

  • 端盖 : 不带

  • 壳体种类 : 闭合端

尺寸

  • 高度 (mm): 16.5

操作/应用

  • Circuit Application : Signal

  • 适用于 : 插塞式连接器

行业标准

  • UL 易燃性等级 : UL 94V-2

包装特性

  • 封装数量 : 2500

  • 封装方法 :

产品合规性
