171633-1

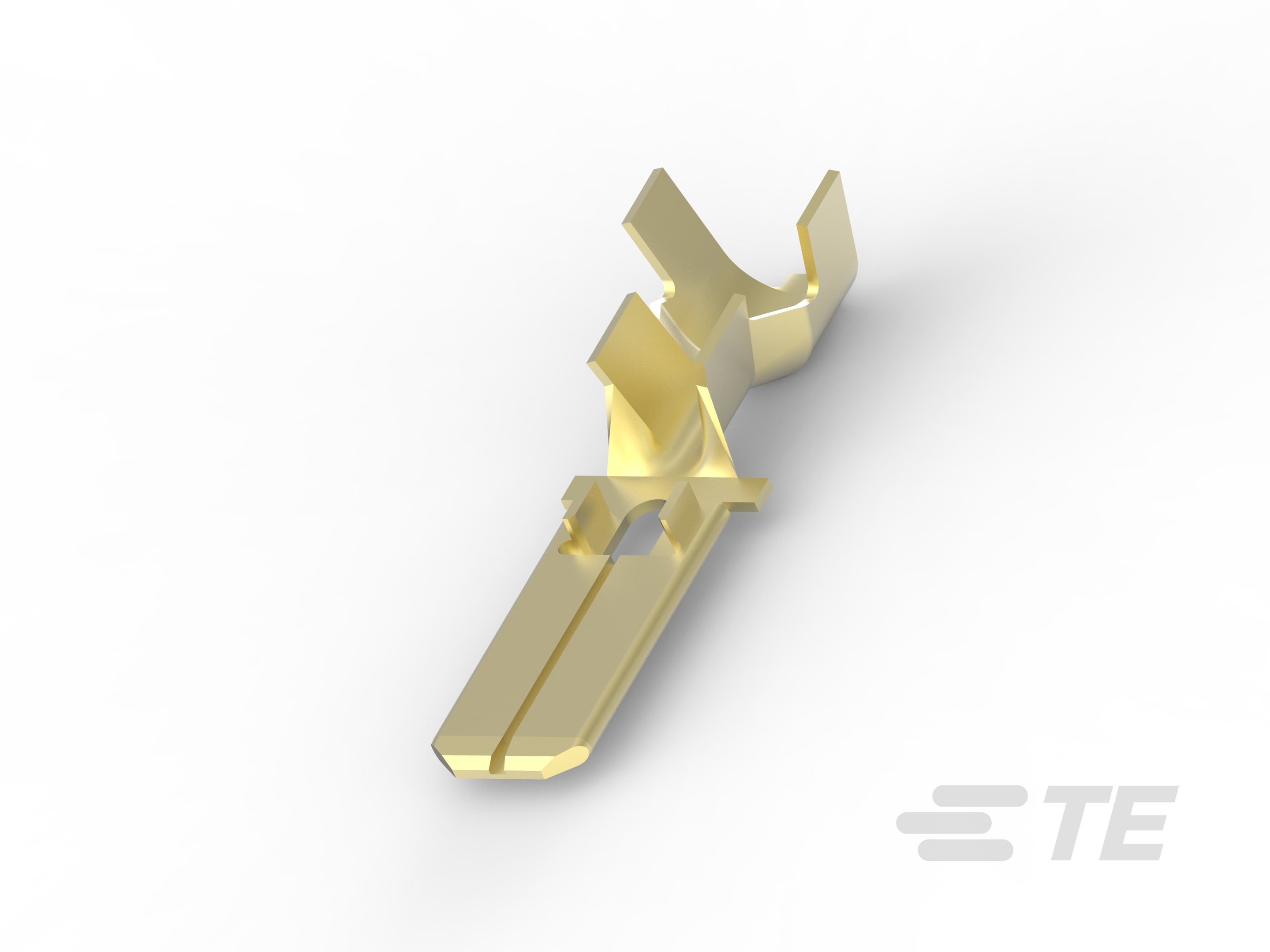

Automotive Terminals, Tab, Mating Tab Width 6.3 mm [.248 in], Tab Thickness .8 mm [.031 in], 16 – 12 AWG Wire Size, Econoseal

E-J MK-2 250 TAB CONT-171633-1

171633-1

Automotive Terminals, Tab, Mating Tab Width 6.3 mm [.248 in], Tab Thickness .8 mm [.031 in], 16 – 12 AWG Wire Size, Econoseal

    • AMP
    • Econoseal

  • 端子类型 : 公端

  • 对接公端宽度 : 6.3 mm [ .248 in ]

  • 对接公端厚度 : .8 mm [ .031 in ]

  • 线径 (AWG): 16 – 12

  • 线径 (mm²): 1.25 – 3.37

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 可密封 : 是

主体特性

  • 端子密封类型 : 单线密封 (SWS)

接触件特性

  • 压接类型 : F 型压接

  • 端子制造 : 冲压成形

  • 端子大小 : 6mm

  • 端子类型 : 公端

  • 对接公端宽度 : 6.3 mm [ .248 in ]

  • 对接公端厚度 : .8 mm [ .031 in ]

端接特性

  • 线缆端接方法 : 压接

  • 产品端接到 : 导线

尺寸

  • 兼容的绝缘直径范围 : 4.1 – 5.5 mm [ .161 – .216 in ]

  • 线径 (AWG): 16 – 12

  • 线径 (mm²): 1.25 – 3.37

  • 线径查找 (mm²): 1.25, 1.5, 2, 2.5, 3

  • 线径查找 (AWG): 12, 13, 14, 15, 16

使用环境

  • 绝缘选项 : 非绝缘

  • 工作温度（最大值） (°C): 80, 85, 90, 100, 105

  • 工作温度（最大值） (°F): 176, 185, 194, 212, 221

  • 工作温度范围 : -30 – 105 °C [ -22 – 221 °F ]

包装特性

  • 封装方法 : Reel

  • 封装数量 : 3000
