170430-1

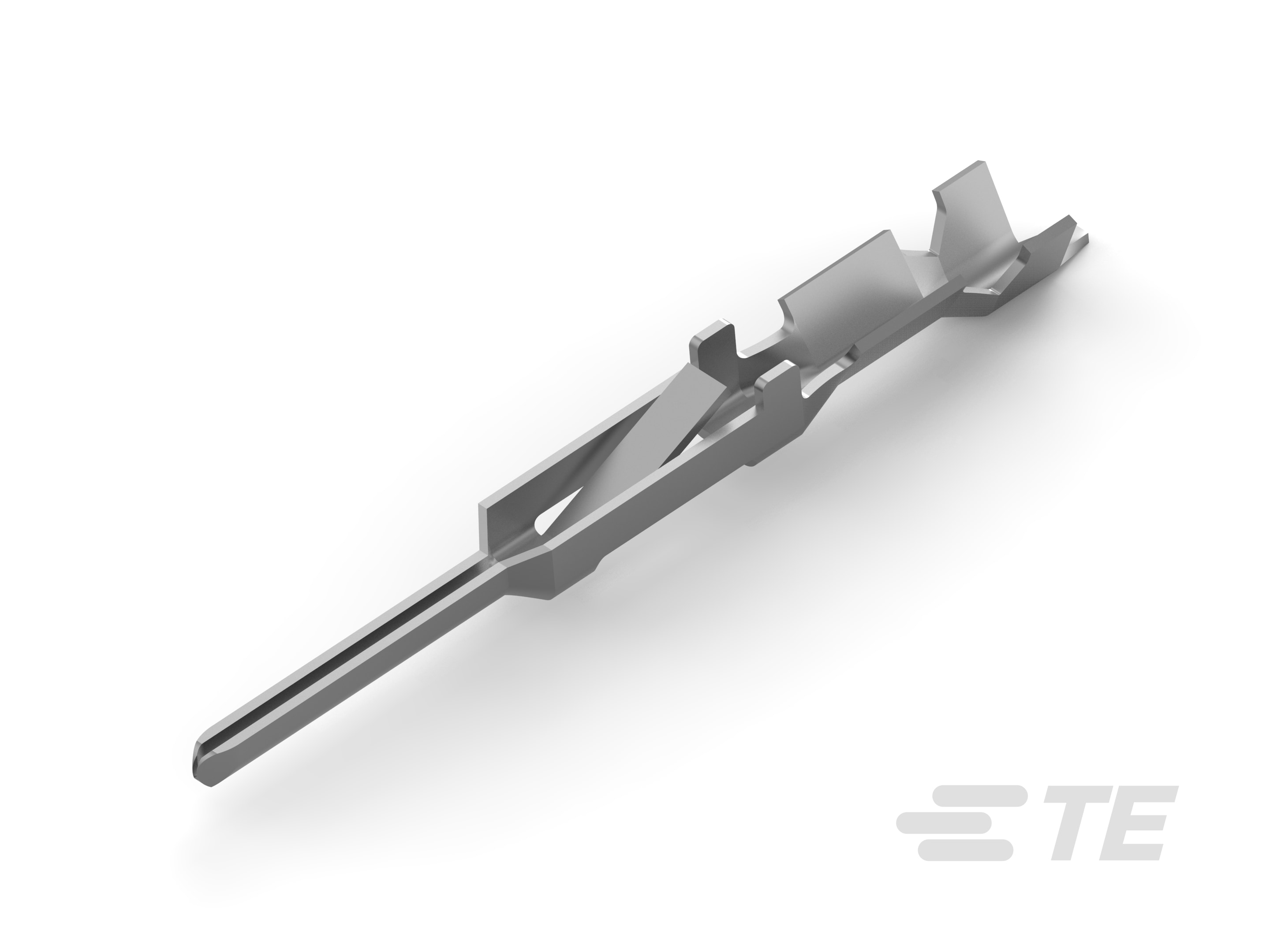

Pin Contact, Tin, 30 – 26 AWG Wire Size, .05 – .15 mm² Wire Size, Brass, Signal, -4 – 203 °F [-20 – 95 °C]

EI PIN LP 170377-1 LP-170430-1

170430-1

Pin Contact, Tin, 30 – 26 AWG Wire Size, .05 – .15 mm² Wire Size, Brass, Signal, -4 – 203 °F [-20 – 95 °C]

  • TE 内部编号 170430-1
  • TE 内部产品描述 EI PIN LP 170377-1 LP

  • 端子类型 : 插针

  • 端子接触部电镀材料 : 锡

  • 导线端子端接区域电镀材料 : 预镀锡

  • 线径 (AWG): 30 – 26

  • 线径 (mm²): .05 – .15

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

使用说明书

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

接触件特性

  • 对接公端厚度 : .7 mm [ .03 in ]

  • 对接公端宽度 : .64 mm [ .025 in ]

  • 端子类型 : 插针

  • 端子接触部电镀材料 : 锡

  • 导线端子端接区域电镀材料 : 预镀锡

  • 端子基材 : 黄铜

  • 端子额定电流（最大值） (A): 2

端接特性

  • 产品端接到 : 线缆

尺寸

  • 兼容的绝缘直径范围 : 1 – 1.4 mm [ .039 – .055 in ]

  • 线径 (AWG): 30 – 26

  • 线径 (mm²): .05 – .15

使用环境

  • 工作温度范围 : -20 – 95 °C [ -4 – 203 °F ]

操作/应用

  • 电路应用 : Signal

包装特性

  • 封装方法 : 零散零件

  • 封装数量 : 1000
