产品  描述

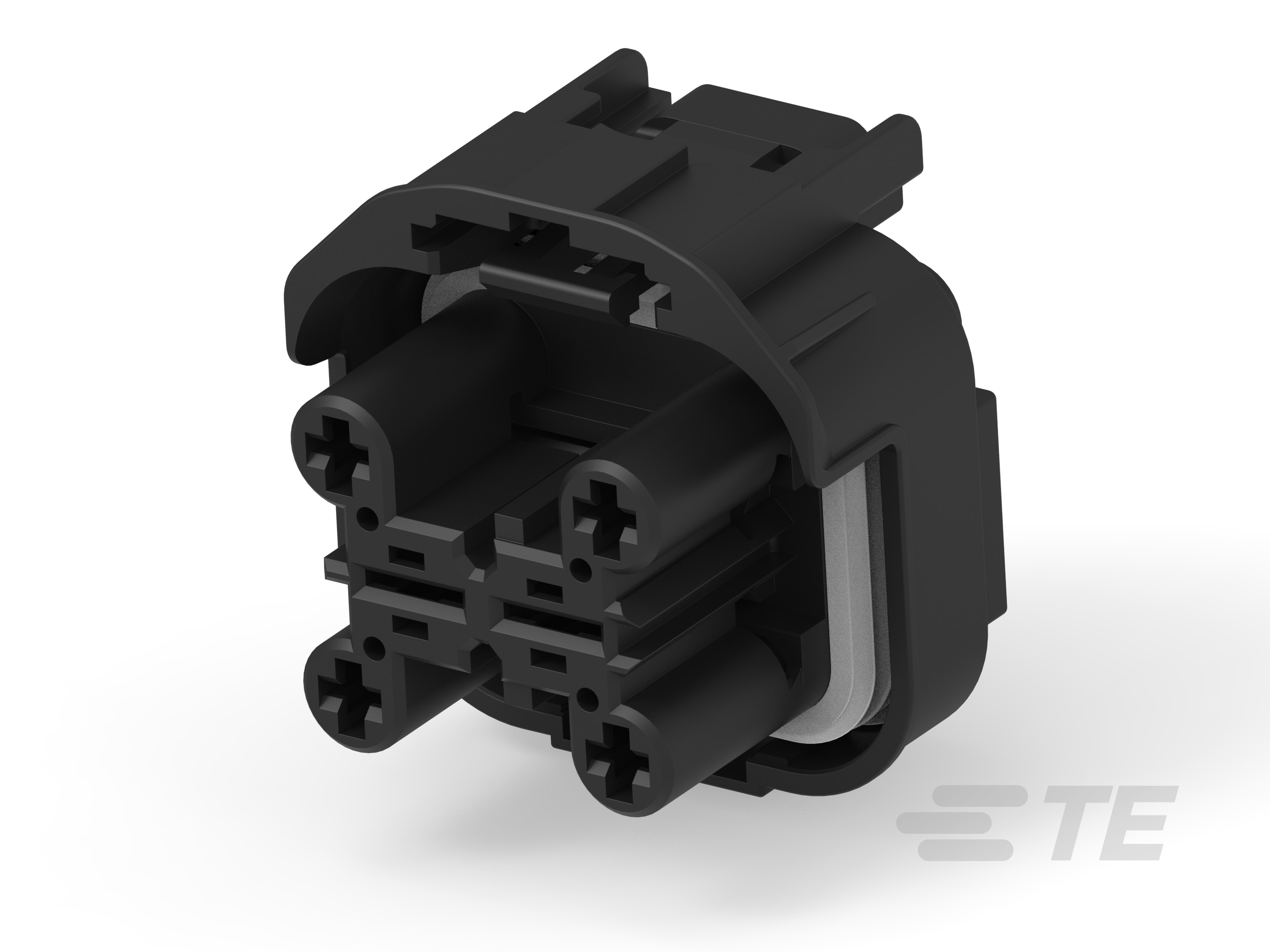

AMP MCP 壳体连接器采用 1-92 位位数排列方式,具有锁扣或杠杆对配省力机构。AMP MCP 壳体可使用尺寸为 9.5、6.3/4.8K、2.8 和 1.5K 的端子,并可承载 100 安培的电流。 查看全部 AMP MCP, UN-SEALED CONNECTOR HOUSING (164)

产品图纸

CAD 文件

特性

产品  描述

AMP MCP 壳体连接器采用 1-92 位位数排列方式,具有锁扣或杠杆对配省力机构。AMP MCP 壳体可使用尺寸为 9.5、6.3/4.8K、2.8 和 1.5K 的端子,并可承载 100 安培的电流。 查看全部 AMP MCP, UN-SEALED CONNECTOR HOUSING (164)

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器种类 : 母端子外壳

  • Connector System : 线到板, 线到设备

  • Sealable :

  • 混合型连接器 :

  • 主要锁定特性 : 端子上

  • 应变消除 : 根据附件添加

结构特性

  • Number of Positions : 6

  • 行数 : 3

电气特征

  • 标称电压架构 (V): 12

  • 工作电压 (VDC): 14

主体特性

  • 颜色 : 黑色

  • 电缆出口角度 : 180°

  • 主体材料 : PBT GF

接触件特性

  • 对接公端宽度 (mm): 4.8, 6.3

  • 对接公端宽度 (in): .189, .248

机械附件

  • 安装特性 : 不带

  • 端子位置保证 :

  • 极化 :

壳体特性

  • Centerline (Pitch) : 15 mm [ .591 in ]

尺寸

  • 宽度 : 35.4 mm [ 1.394 in ]

  • 高度 : 32.15 mm [ 1.266 in ]

  • 长度 : 40.2 mm [ 1.583 in ]

使用环境

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • Circuit Application : 电源和信号

行业标准

  • UL 易燃性等级 : UL 94-HB

其他

  • 能够保证连接器位置 :

  • 可维修 :
