规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 分离式电线类型 : 绞线

电气特征

  • 工作电压 (VAC): 250

  • 工作电压 (VDC): 250

接触件特性

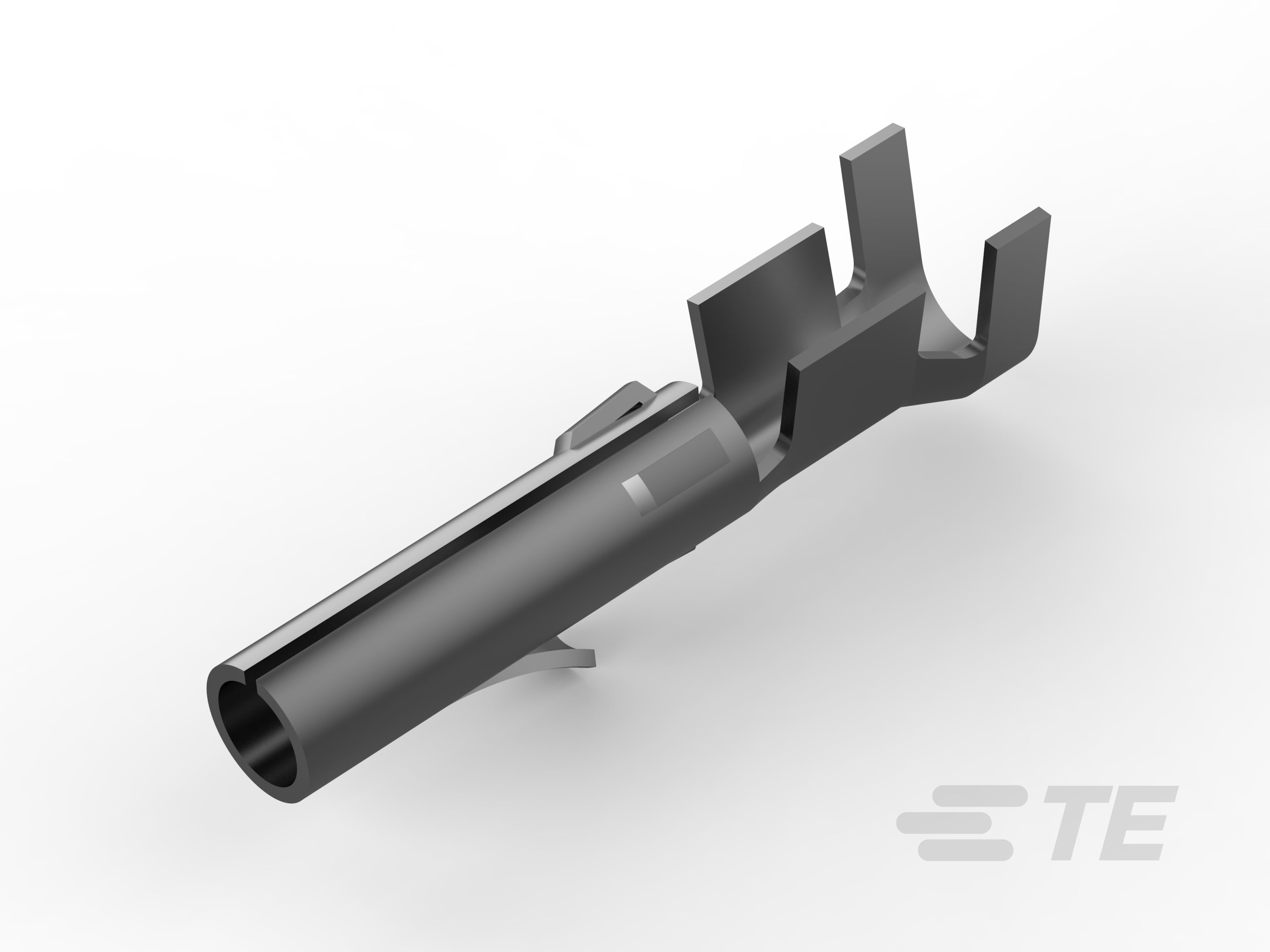

  • 端子类型 : 插座

  • 端子接触部电镀材料 :

  • 端子额定电流(最大值) (A): 10

  • 壳体内的端子定位力 : 带有

  • 接合插针直径 : 2.1 mm [ .082 in ]

  • 端子基材 : 黄铜

  • 导线端子端接区域电镀厚度 : .4 µm [ 15.74 µin ]

  • 导线端子端接区域电镀材料 : 预镀锡

  • 导线端子端接区域电镀材料表面涂层 : 亮光

  • 端子方向 : 直式

端接特性

  • 产品端接到 : 线缆

  • 线缆端接方法 : 压接

机械附件

  • 壳体内的端子定位器类型 : 锁定枪

  • 带导线绝缘 : 不带

尺寸

  • 线径 (AWG): 20 – 14

  • 线径 (mm²): .52 – 2.27

  • 兼容的绝缘直径范围 : 3.3 mm [ .13 in ]

使用环境

  • 工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 电路应用 : 电源

包装特性

  • 封装数量 : 5000

  • 封装方法 : Reel
