产品规格

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

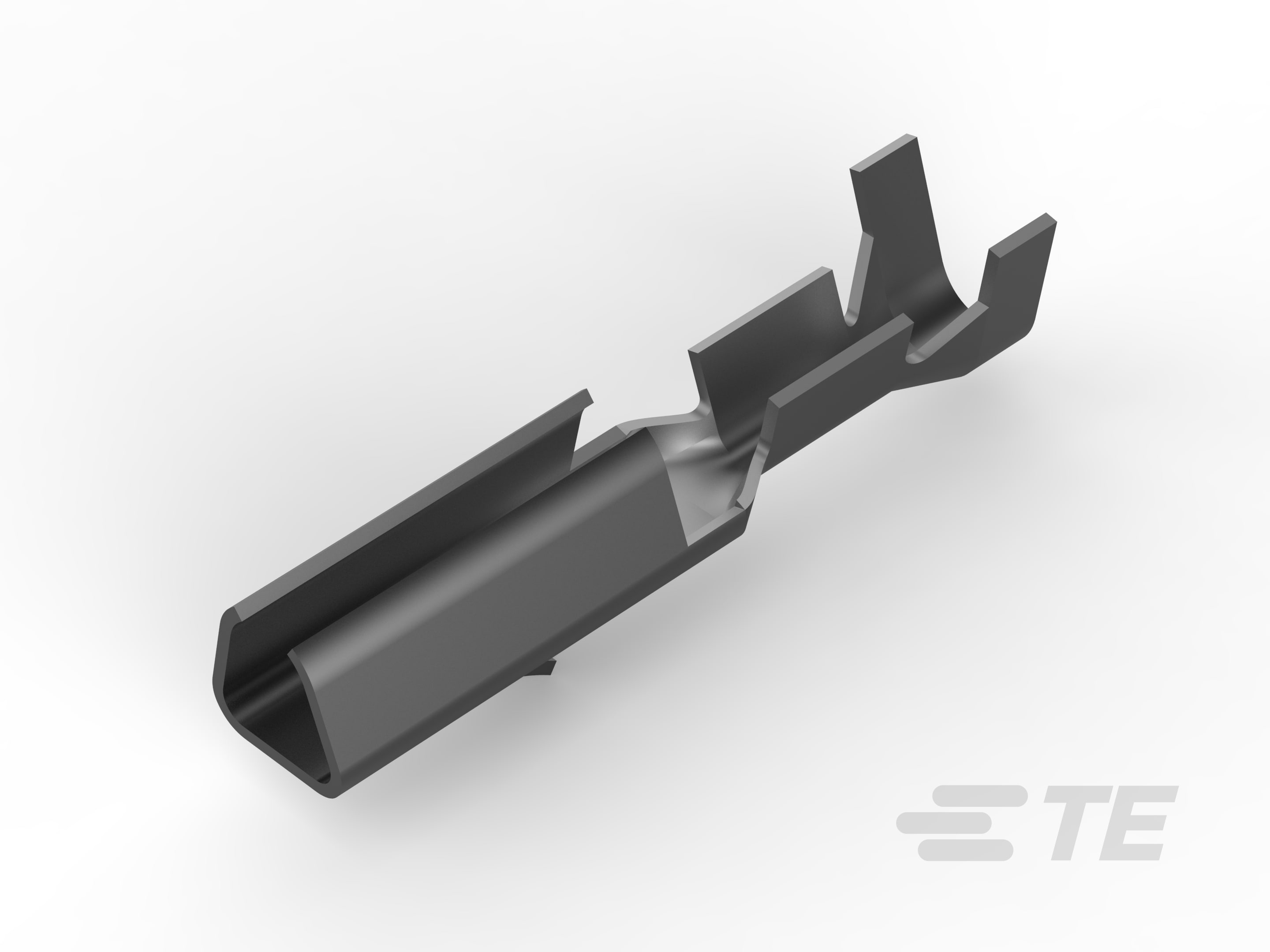

产品类型特性

  • 压线筒类型 : 开式压线筒

  • 线缆类型 : 分离式导线

  • Insulated : No

主体特性

  • 电镀材料 : 预镀锡

接触件特性

  • 端子和接头种类 : Receptacle

  • 端子类型 : 母端

  • 插针直径 : 2.36 mm [ .093 in ]

  • 端子方向 : 直式

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 电线绝缘直径(最大值) : 2.8 mm [ .11 in ]

  • 电线绝缘直径 : 1.2 – 2.8 mm [ .047 – .11 in ]

  • Wire Size (mm²): .2 – .6

  • 电线尺寸 (CMA): 404 – 1021

  • 压线筒内径 (mm): .89, 1.9

  • 压线筒内径 (in): .035, .074

  • 材料厚度 : .249 mm [ .0098 in ]

  • 总长 : 16.7 mm [ .66 in ]

操作/应用

  • 重载 :

包装特性

  • 封装方法 : 卷, 卷

其他

  • 注释 : 带锁定枪。
