170011-8

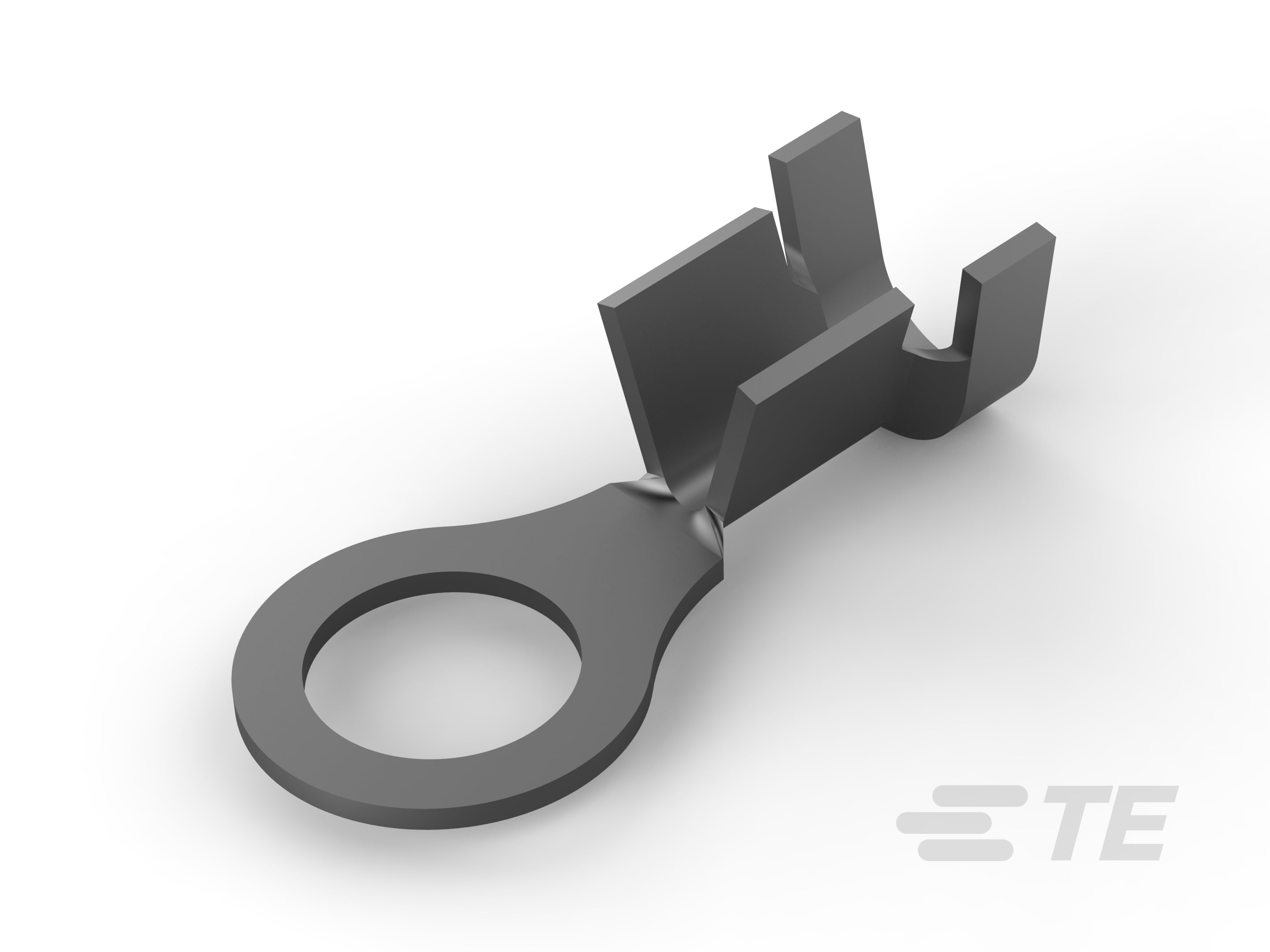

Closed Ring Tongue Terminal, 18 – 14 AWG, M4 / #8 Stud Size, 4.3 mm [.169 in] Stud Diameter, Open Barrel, Straight, Tin, Uninsulated

RING STRIP 18-14 MM2 0.503 X 11.938 TPBR-170011-8

170011-8

Closed Ring Tongue Terminal, 18 – 14 AWG, M4 / #8 Stud Size, 4.3 mm [.169 in] Stud Diameter, Open Barrel, Straight, Tin, Uninsulated

  • TE 内部编号 170011-8
  • TE 内部产品描述 RING STRIP 18-14 MM2 0.503 X 11.938 TPBR

  • 环形端子产品类型 : 闭环舌形端子

  • 线径 (AWG): 18 – 14

  • 线径 (mm²): .8 – 2

  • 线径 (CMA): 2050 – 5180

  • 螺钉尺寸 : 8, M4

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

机构认证

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 环形端子产品类型 : 闭环舌形端子

  • 螺钉尺寸 : 8, M4

  • 可密封 : 否

  • 与分离式电线类型兼容 : 绞线

  • 电线绝缘支持固定类型 : 绝缘支撑

  • 形状描述 : 圆形/椭圆形

结构特性

  • 孔数 : 1

接触件特性

  • 端子基材 : 黄铜

  • 压线筒类型 : Open

  • 端子方向 : 直式

  • 端子电镀材料 : 锡

  • 端子底板材料 : 无

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 线径 (AWG): 18 – 14

  • 线径 (mm²): .8 – 2

  • 线径 (CMA): 2050 – 5180

  • 螺钉直径 : 4.3 mm [ .169 in ]

  • 舌厚 : .51 mm [ .02 in ]

  • 产品长度 : 16.76 mm [ .66 in ]

  • 压线筒内径 (mm): 1.14, 3.68

  • 压线筒内径 (in): .045, .144

  • 兼容的绝缘直径（最大值） : 4.29 mm [ .169 in ]

  • 兼容的绝缘直径范围 : 3.1 – 4.3 mm [ .122 – .169 in ]

  • 兼容的绝缘直径（最小值） (in): .122

使用环境

  • 绝缘选项 : 非绝缘

  • 工作温度范围 : -40 – 110 °C [ -40 – 230 °F ]

操作/应用

  • 与电线基础材料兼容 : 铜

行业标准

  • 符合政府资质的端子 : 否

包装特性

  • 封装数量 : 6000

  • 封装方法 : 带/卷
