文档

产品图纸

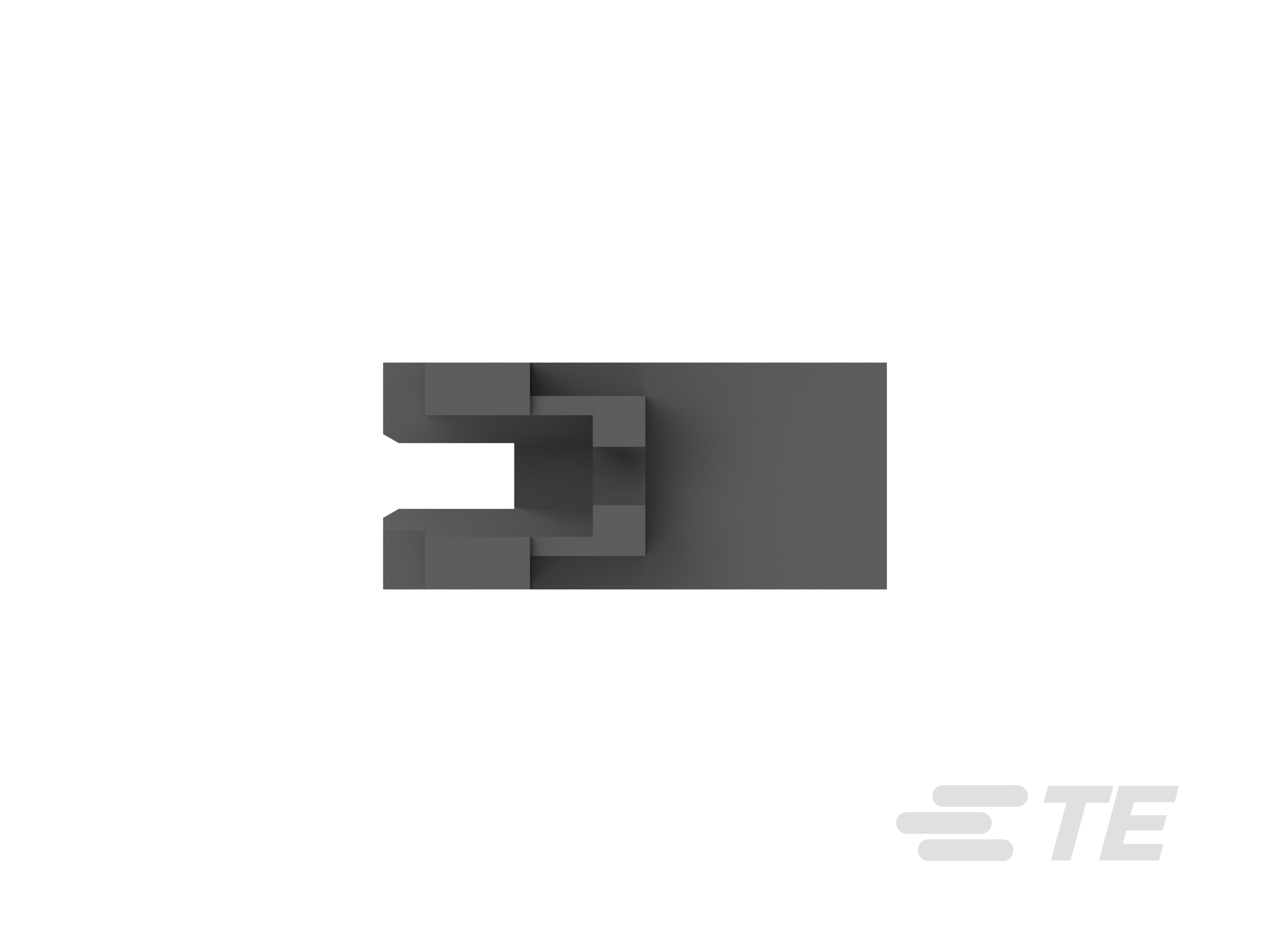

产品规格

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • DIP 插座类型 : 开放式外壳结构

  • 外形 : 标准

  • 行间距 : 2.54 mm [ .1 in ]

  • 支脚种类 : 直式

  • 连接器类型 : 护套

  • 线缆类型 : 分离式导线

  • 连接器种类 : 插头

  • 产品类型 : 连接器

结构特性

  • Number of Positions : 96

  • 行数 : 3

接触件特性

  • 端子基材 : 磷青铜

  • Contact Current Rating (Max) (A): 1.5

  • 端子传导(典型值) : 信号(数据)

  • 端子类型 : 插针

端接特性

  • 线缆端接方法 : 压接

机械附件

  • PCB 安装固定类型 : 安装孔, 安装孔

  • PCB 安装固定 : 带有

  • 壳体中的端子保持力 : 压接扣入式

  • 安装角度 : 垂直

  • 接合对准 : 带有

  • 接合对准类型 : 极化

壳体特性

  • Centerline (Pitch) : 2.54 mm [ .1 in ]

  • 外壳材料 : 聚酯 GF

尺寸

  • 长度 (in): 3.689

操作/应用

  • Circuit Application : Signal

行业标准

  • UL 易燃性等级 : UL 94V-0

包装特性

  • 封装数量 : 300

  • 封装方法 : 包装

产品合规性
