产品  描述

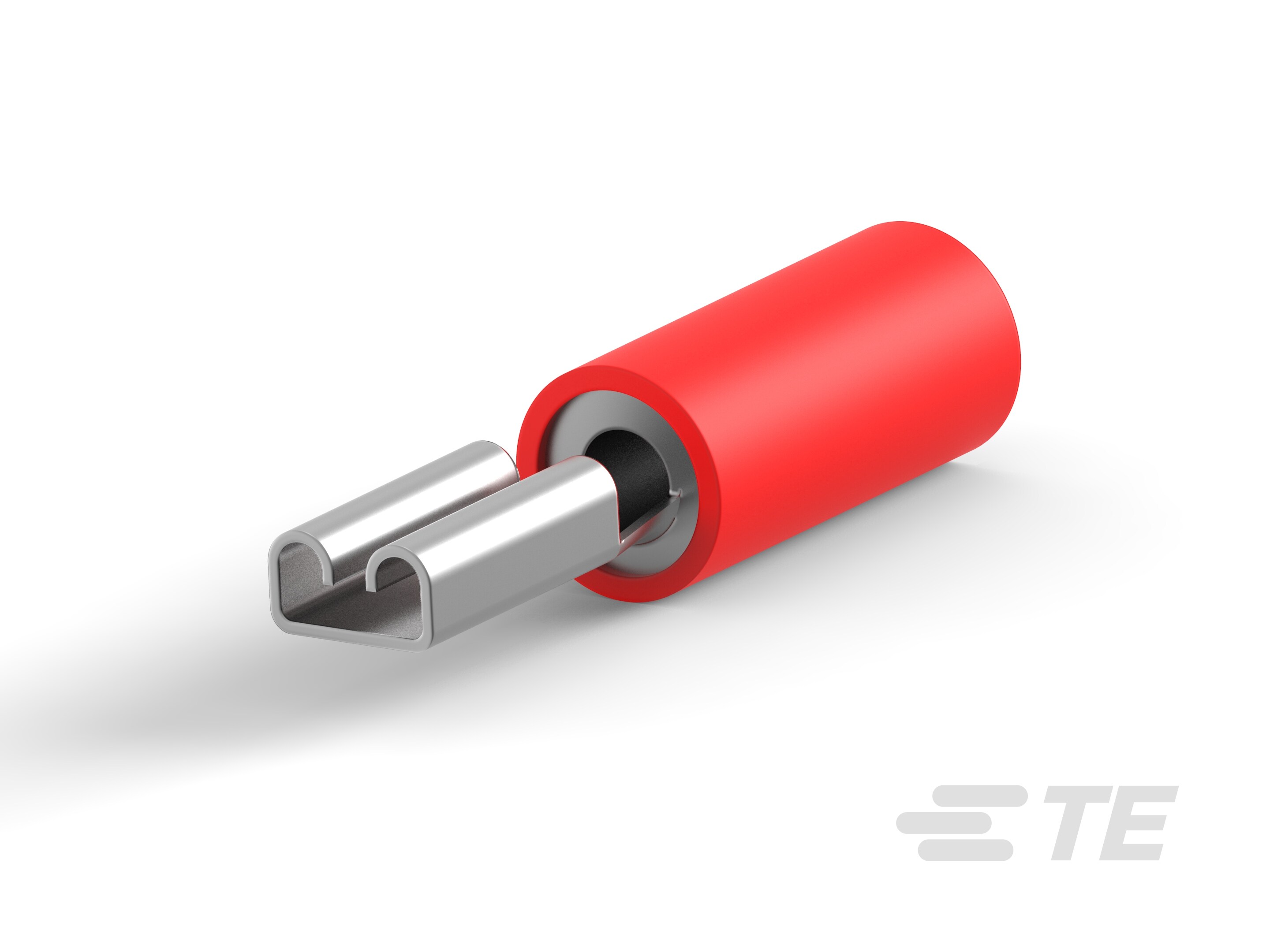

预绝缘 Diamond Grip FASTON 快接端子插座快速断开 查看全部 PIDG FASTON RECPT QUICK DISCONNECTS (27)

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 端接到 : 线缆

  • FASTON :

  • 断开类型 : 快速断开, 快速断开

  • 插入力 : 普通

  • Insulated : Yes

  • 电线停止点 :

结构特性

  • 连接容量 :

电气特征

  • 电压(最大值) (V): 300

主体特性

  • 完全绝缘 :

  • 电镀材料 :

  • 绝缘材料 : 尼龙

接触件特性

  • 端子类型 : 母端

  • 端子方向 : 直式

  • 压接类型 : F 型压接

机械附件

  • 带导线绝缘 : 带有

  • 接合固定类型 : 凹点

尺寸

  • Wire Size (mm²): .3 – 1.5

  • 公端宽度 : 2.79 mm [ .11 in ]

  • 公端厚度 : .79 mm [ .031 in ]

  • 电线绝缘直径(最大值) : 3.5 mm [ .14 in ]

  • 总长 : 19.8 mm [ .779 in ]

包装特性

  • 封装方法 : 零散零件

  • 封装数量 : 1000

其他

  • 压线筒颜色 : 红色
