特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

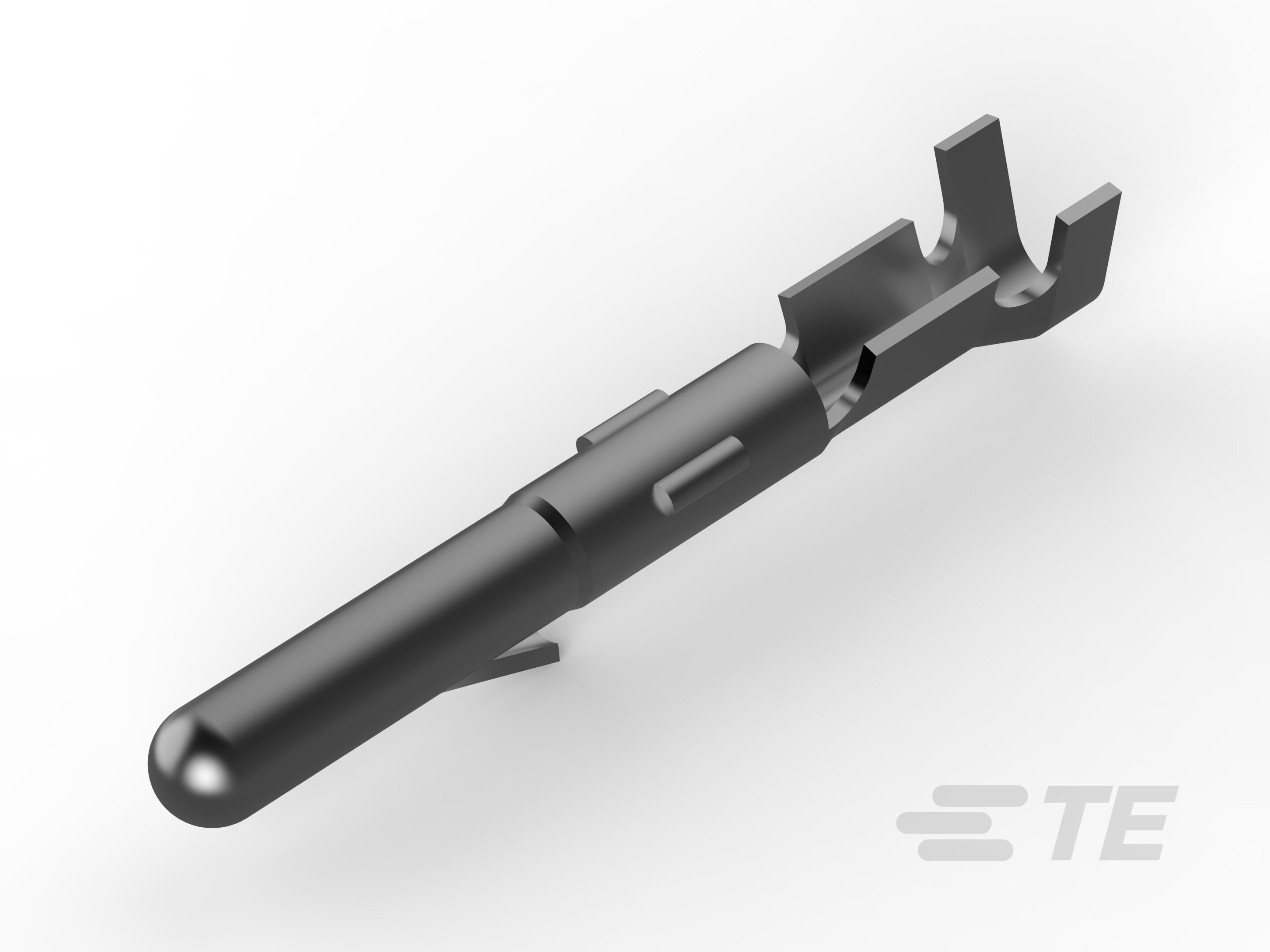

  • 产品类型 : 端子

  • Connector System : 线到线

  • 连接器和端子端接到 : 电线和电缆

接触件特性

  • 端子类型 : 插针

  • 端子基材 : 磷青铜

  • 端子接触部电镀材料 : 预镀锡

  • 端子端接区域电镀材料 : 预镀锡

  • 导线端子端接区域电镀材料 : 预镀锡

  • 接触角 : 直式

  • 端子底板材料 : 引线

  • 压线筒类型 : 开式压线筒

端接特性

  • 线缆尺寸 (AWG): 22 – 18

  • 线缆尺寸 (mm²): .3 – .75

  • 端接类型 : 压接

机械附件

  • 连接器安装类型 : 电缆安装

  • 壳体中的端子保持力 : 带有

  • 带导线绝缘 : 不带

  • 壳体端子固定类型 : 锁定枪

尺寸

  • 接合插针直径 : 2.1 mm [ .082 in ]

  • 接受导线绝缘直径范围 : 1.4 – 2.4 mm [ .055 – .095 in ]

操作/应用

  • Circuit Application : Power

  • 用于多压接 :

行业标准

  • 灼热丝额定值 : 标准件 - 非灼热丝

  • 经 VDE 测试 :

包装特性

  • 封装方法 :

  • 封装数量 : 4000

其他

  • 适用于 : 插针(盖帽)护套

  • 电线类型 : 绞线

  • 线缆类型 : 分离式导线
