该产品目前暂无库存。如需了解库存或其它产品信息,请与我们联系。

文档

产品图纸

产品规格

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 分离式电线类型 : 绞线

接触件特性

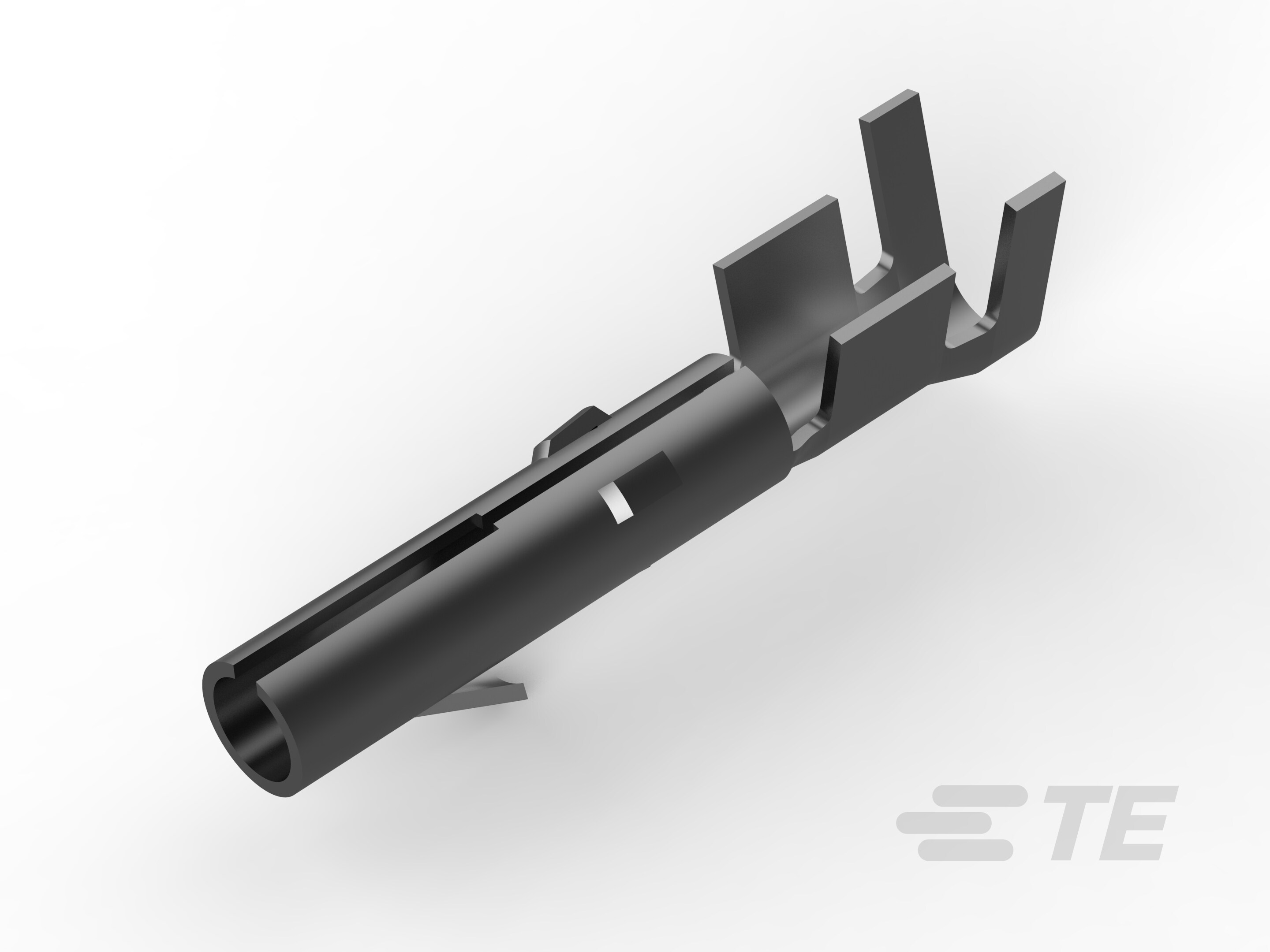

  • 端子类型 : 插座

  • 端子接触部电镀材料 :

  • 壳体内的端子定位力 : 带有

  • 接合插针直径 : 2.1 mm [ .082 in ]

  • 端子基材 : 黄铜

  • 导线端子端接区域电镀材料 : 锡铅

  • 导线端子端接区域电镀材料表面涂层 : 亮光

  • 端子方向 : 直式

端接特性

  • 产品端接到 : 线缆

  • 线缆端接方法 : 压接

机械附件

  • 壳体内的端子定位器类型 : 锁定枪

  • 带导线绝缘 : 不带

尺寸

  • 线径 (AWG): 17 – 13

  • 线径 (mm²): 1 – 2.5

  • 兼容的绝缘直径范围 : 2.5 – 3.8 mm [ .098 – .15 in ]

操作/应用

  • 电路应用 : 电源

包装特性

  • 封装数量 : 3500

  • 封装方法 : Reel

产品合规性
