该产品目前暂无库存。如需了解库存或其它产品信息,请与我们联系。

文档

产品图纸

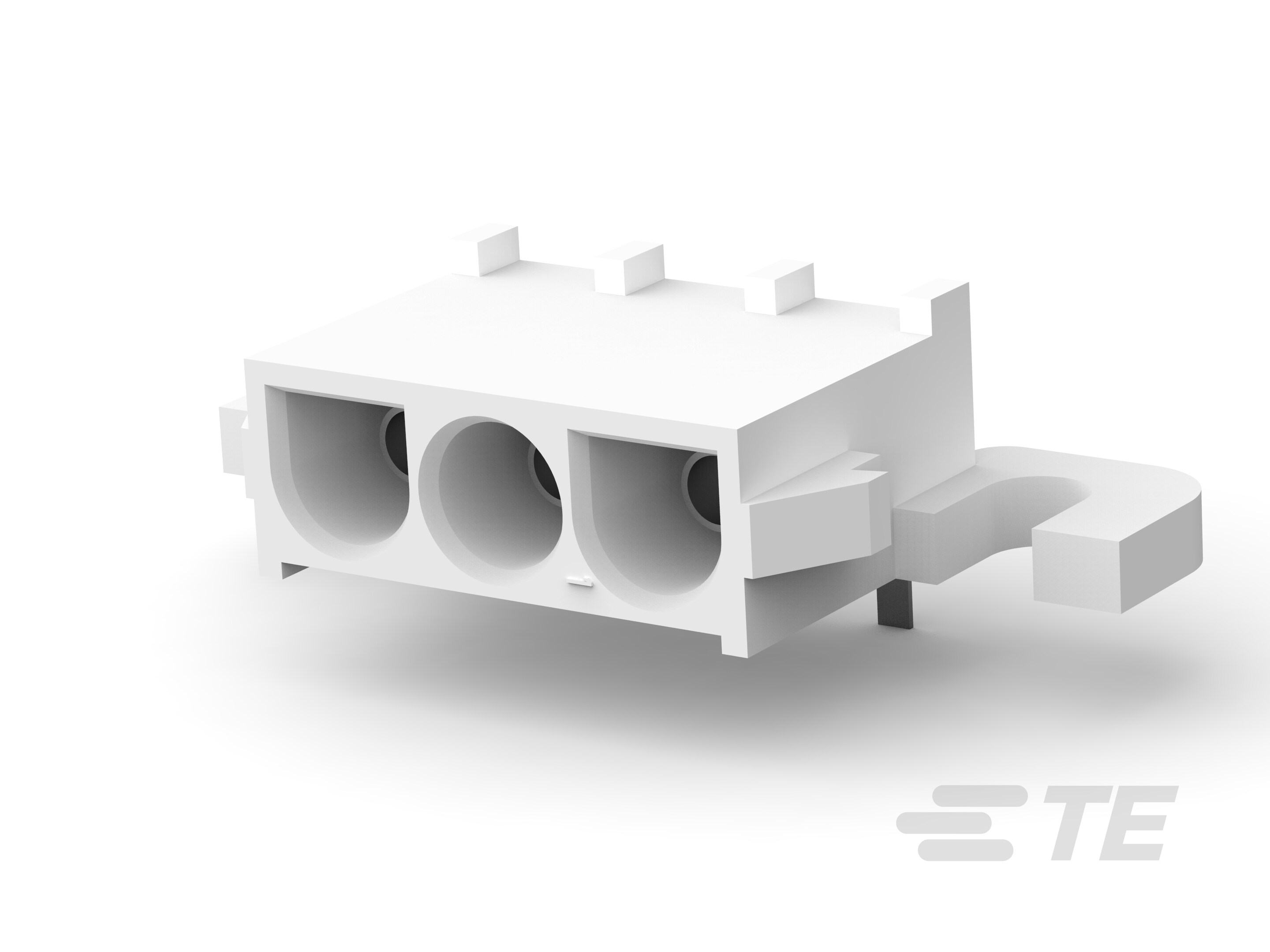

  • SOCKET HEADER ASSEMBLY, RIGHT ANGLE MOUNT,3 POSITION, UNIVERSAL MATE-N-LOK(TM) ENG_CD_1586893_B5.pdf 英文版本

产品规格

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 矩形电源连接器类型 : 公端

  • 连接器和壳体类型 : 插头

  • 连接器系统 : 线到板, 线到线

  • 可密封 :

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 位数 : 3

  • PCB 安装方向 : 直角

  • 电源位置数量 : 3

  • 行数 : 1

电气特征

  • 工作电压 (VAC): 600

接触件特性

  • 端子接触部电镀材料 :

  • 端子额定电流(最大值) (A): 12

  • 壳体内的端子定位力 : 不带

  • 端子类型 : 插座

  • PCB 端子端接区域电镀材料 :

  • 端子接合区域电镀材料厚度 : 3.81 – 5.08 µm [ 150 – 200 µin ]

端接特性

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • 连接器安装类型 : 板安装

壳体特性

  • 中心线(间距) : 6.35 mm [ .25 in ]

  • 壳体颜色 : 土黄色

  • 外壳材料 : 尼龙

使用环境

  • 工作温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 电路应用 : 电源

识别标记

  • 电路识别特性 : 带有

行业标准

  • UL 阻燃性等级 : UL 94V-0

  • 灼热丝额定值 : GWT 750°C(无火焰)

包装特性

  • 封装方法 : Box

产品合规性
