特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • Sealable :

  • 压线筒类型 : 闭式压线筒

  • 线缆类型 : 常规导线

  • Insulated : Yes

  • 支持种类 : 绝缘支撑

  • 螺钉尺寸 : 10

  • 压线筒种类 : 标准

  • 线缆组合 : 绞线

结构特性

  • 孔数 : 1

  • 端子角度 : 直式

主体特性

  • 主体种类 : PIDG

  • 电镀材料 : 铜, 镍

  • 绝缘套管材料 : Peek

  • 绝缘支撑套管材料 :

  • 绝缘套管颜色 : 黑色

  • 绝缘材料 : PEEK

  • 表面涂层 :

接触件特性

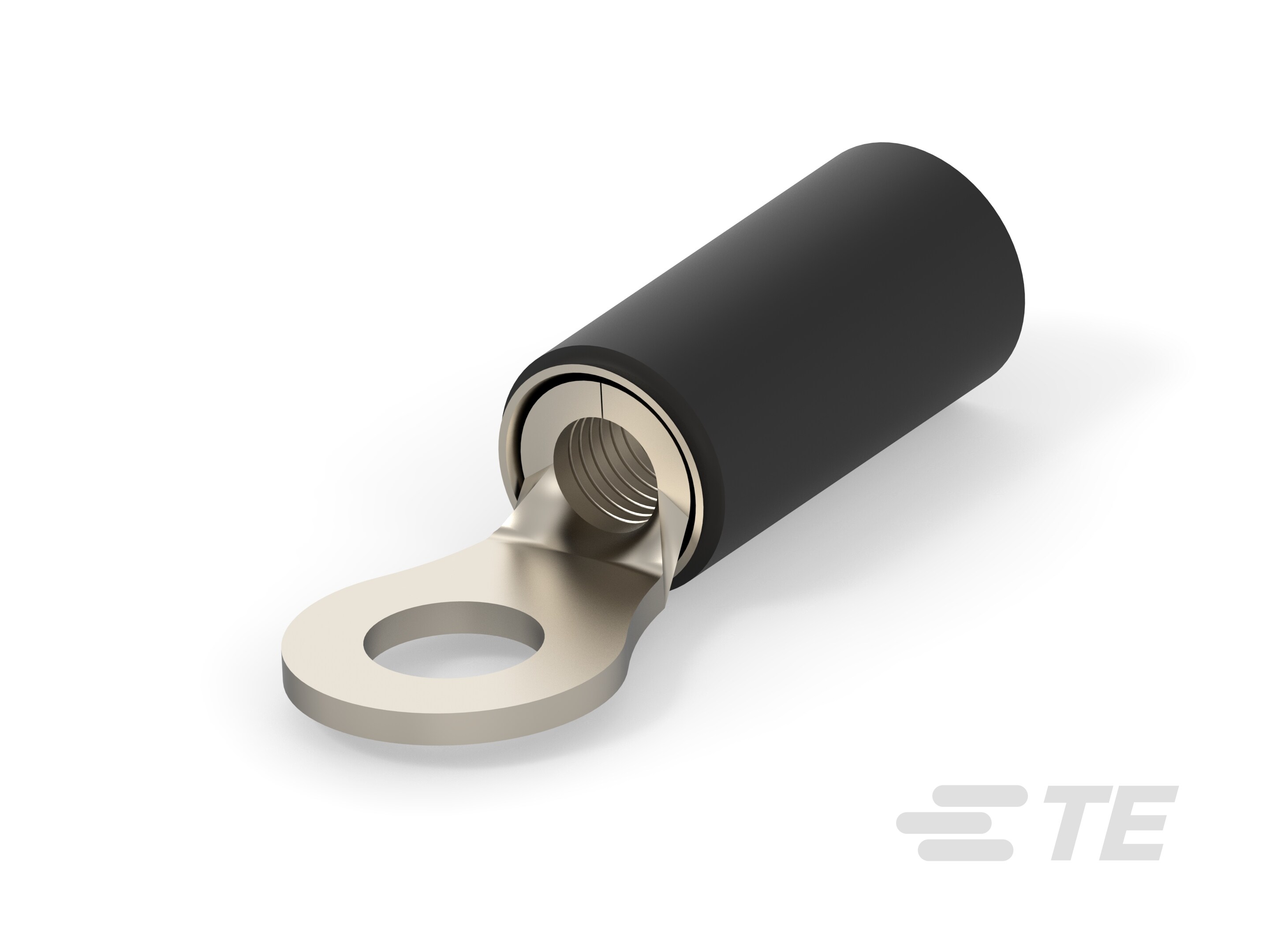

  • 端子类型 : 环形端子

  • 端子方向 : 直式

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 螺钉直径 : 5 mm [ .197 in ]

  • 舌厚 : .98 mm [ .038 in ]

  • Wire Size (mm²): 5.26

  • 电线绝缘直径(最大值) : 5.44 mm [ .214 in ]

  • 电线绝缘直径 : 2.6 – 5.44 mm [ .102 – .214 in ]

  • 电线尺寸 (CMA): 12066

  • 压线筒内径 : 2.6 – 5.44 mm [ .102 – .214 in ]

  • 材料厚度 : .98 mm [ .038 in ]

  • 总长 : 28.43 mm [ 1.119 in ]

  • 压线筒内径(最小值) : 3.28 mm [ .129 in ]

  • 电线绝缘直径(最小值) : 2.6 mm [ .102 in ]

操作/应用

  • 重载 :

行业标准

  • 符合政府资质 :

包装特性

  • 封装方法 :

  • 封装数量 : 250

其他

  • 压线筒颜色 : 黑色
