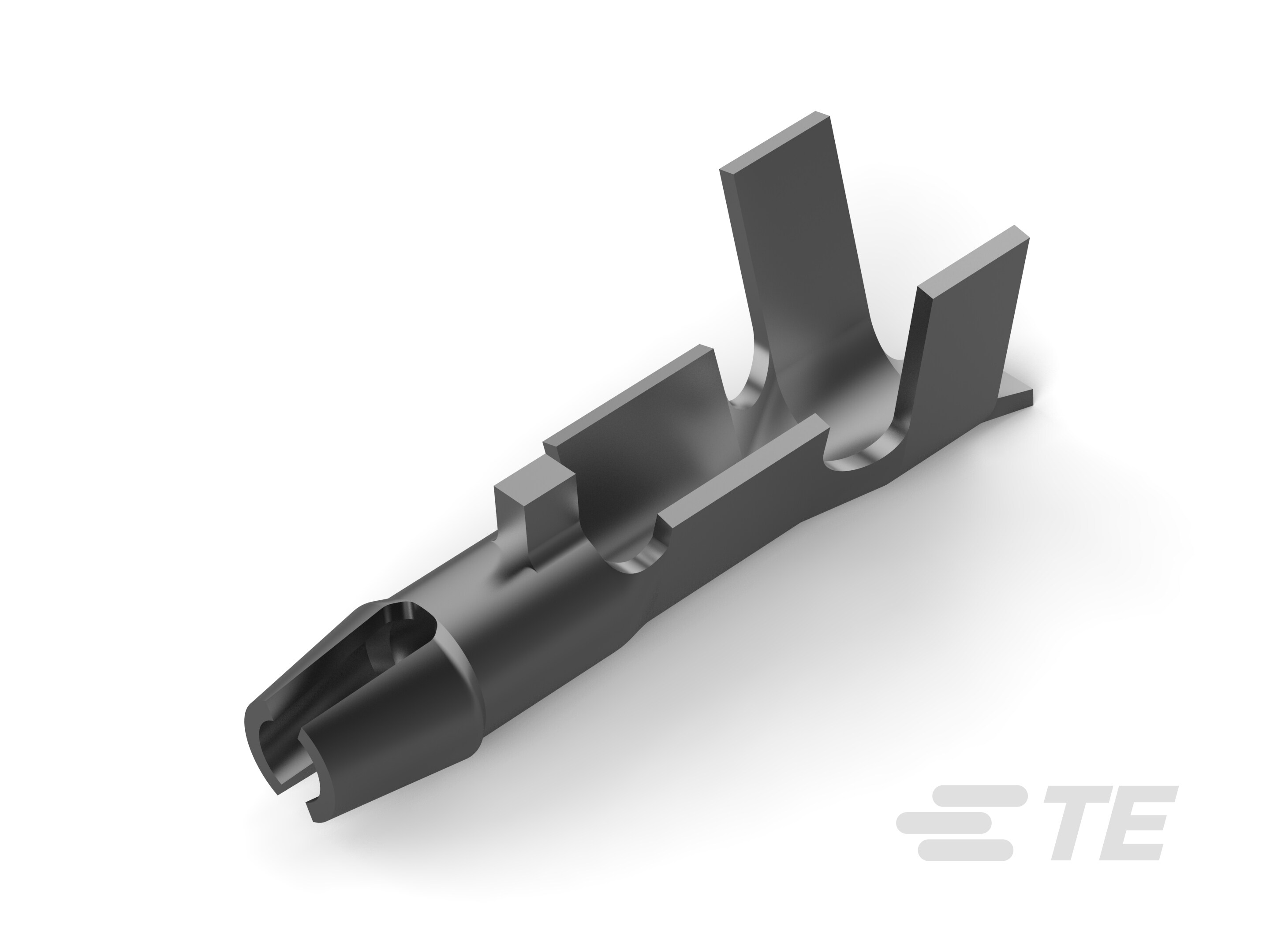

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • FASTON :

  • 端接到 : 印刷电路板

  • 线缆类型 : 绞线

  • 支持种类 : 绝缘支撑

结构特性

  • 螺钉孔 :

  • 端子角度 : 直式

主体特性

  • 电镀材料 :

接触件特性

  • 压接类型 : F 型压接

  • 端子和接头种类 : Receptacle

  • 端子类型 : 母端

  • 底板材料 :

  • 端子方向 : 直式

  • 端子电镀材料 :

端接特性

  • 端接方法 : 压接

机械附件

  • 带导线绝缘 : 带有

尺寸

  • PCB 厚度(建议) : 1.6 mm [ .063 in ]

  • PCB Hole Diameter : 1.79 mm [ .07 in ]

  • 距离 PCB 的高度 (mm): 7.44

  • 电线绝缘直径(最大值) : 2.79 mm [ .109 in ]

  • 电线绝缘直径 : 1.52 – 2.79 mm [ .059 – .109 in ]

  • Wire Size (mm²): .2 – .6

  • 母端材料厚度 : .25 mm [ .01 in ]

  • 板下延伸 : 1.83 mm [ .072 in ]

使用环境

  • 工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

行业标准

  • 获得 CSA 认证 :

包装特性

  • 封装方法 : 包装

  • 封装数量 : 6000

其他

  • 线路 : AMP-In-Mini

产品合规性
