1513353-1

Chip Antenna, Single Band, Wi-Fi / Bluetooth, Internal/Embedded Mount, Through-Hole/Tab Mount, Omnidirectional, Single Port, Gain 0 < 3 dBi

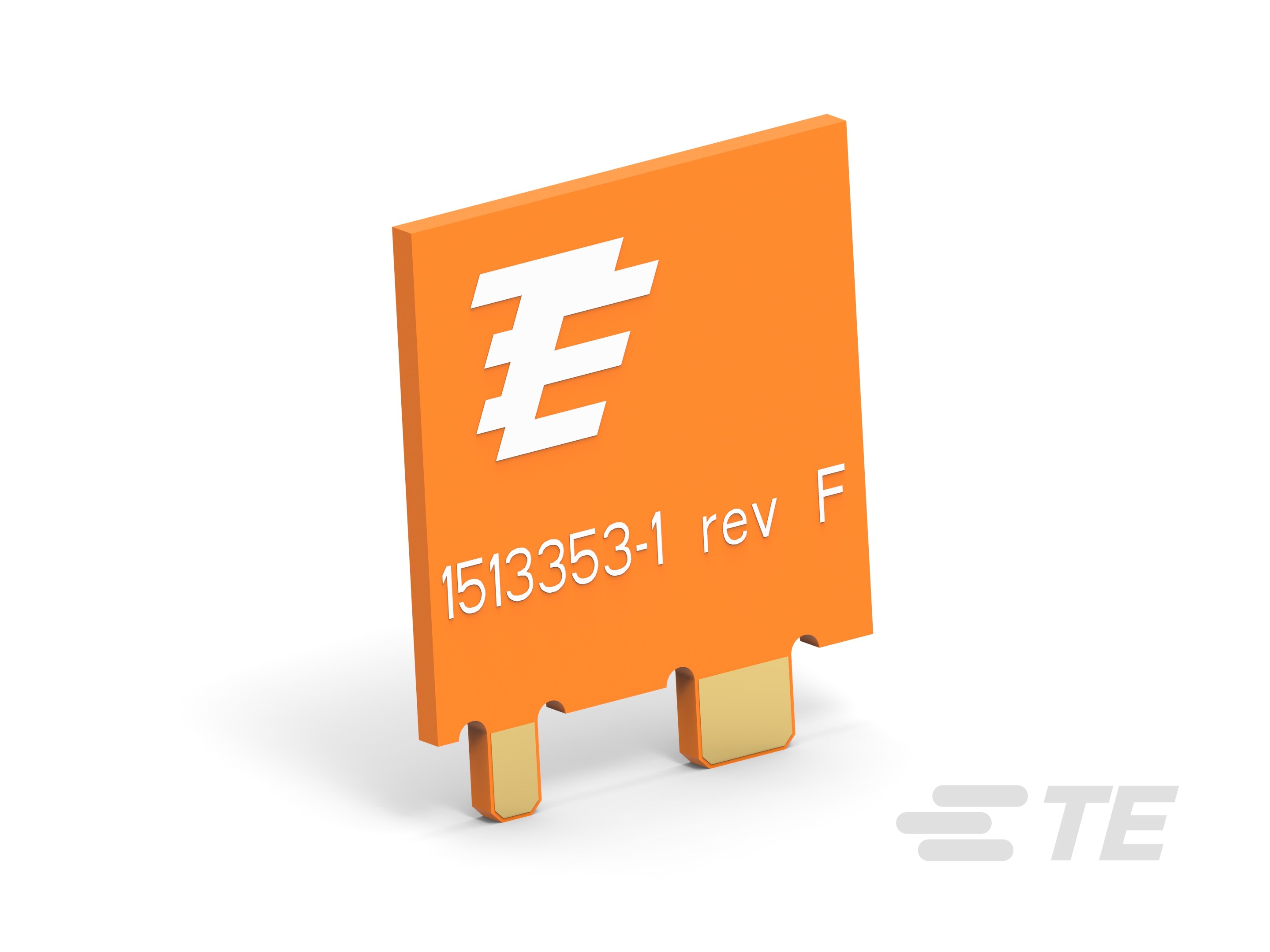

PCB ANTENNA SINGLE BAND-1513353-1

1513353-1

Chip Antenna, Single Band, Wi-Fi / Bluetooth, Internal/Embedded Mount, Through-Hole/Tab Mount, Omnidirectional, Single Port, Gain 0 < 3 dBi

  • TE 内部编号 1513353-1
  • TE 内部产品描述 PCB ANTENNA SINGLE BAND

  • 无线应用 : Wi-Fi, Zigbee, 蓝牙

  • 安装位置 : 内部/嵌入式

  • 安装类型 : 通孔/公端安装

  • 频率类别 : 2400 – 2500

  • 天线类型 : 芯片

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 天线产品类型 : 天线

结构特性

  • 安装位置 : 内部/嵌入式

  • 天线类型 : 芯片

  • 频带类型 : 单频段

  • 端口配置 : 单端口

  • 天线种类 : PCB

电气特征

  • 阻抗 (Ω): 50

  • VSWR（最大值） : <2:1

  • 天线操作 : 无源

信号特征

  • 频段 (MHz): 2400 – 2483.5

  • 频率类别 : 2400 – 2500

  • 峰值增益 (dBi): 0 < 3

  • 增益（最大值） (dB): 2

主体特性

  • 产品重量 (g): .5

  • 产品重量 (oz): .0176, .018

机械附件

  • 安装类型 : 通孔/公端安装

  • 极化 : 线性

尺寸

  • 产品高度 : .78 mm [ .031 in ]

  • 产品长度 : 12.7 mm [ .5 in ]

  • 产品宽度 : 12.7 mm [ .5 in ]

操作/应用

  • 方向性 : 全方向

  • 无线标准 : 802.11 b/g、蓝牙和 ZigBee

行业标准

  • 无线应用 : Wi-Fi, Zigbee, 蓝牙

  • 主要应用 : Wi-Fi, 蓝牙

产品供货情况

  • 适用区域 : 全球, 全球

包装特性

  • 封装方法 : 袋和盒

其他

  • 精度级别 : 标准
