文档

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 产品类型 : 继电器

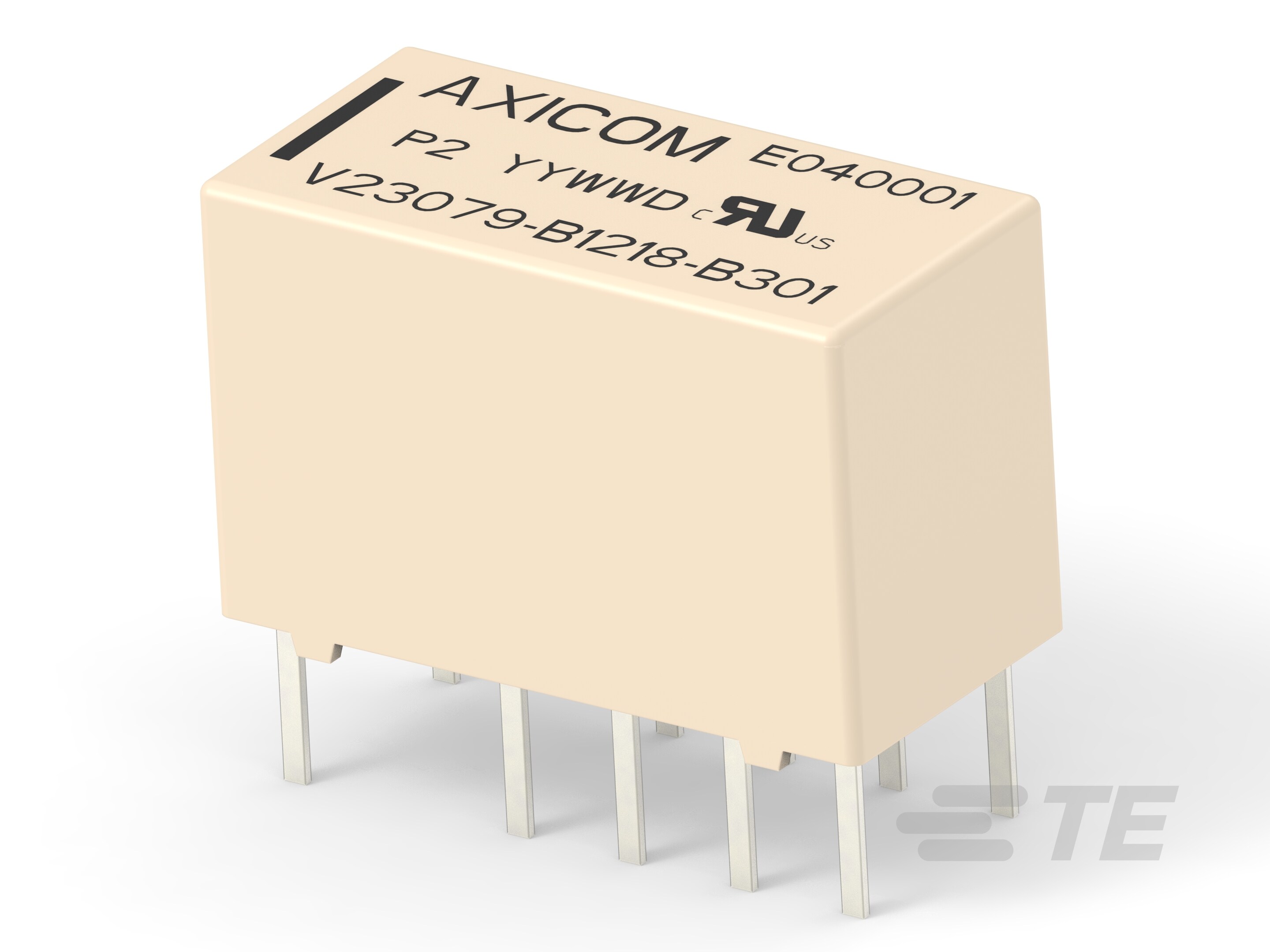

  • 继电器种类 : P2 V23079 继电器

  • 继电器类型 : P2 继电器 V23079

电气特征

  • 端子开关负载(最小值) : 10mA @ .2V

  • 端子极限断开电流 (A): 2

  • 端子电压额定值 (VAC): 250

  • 端子电压额定值 (VDC): 220

  • 端子开关电压(最大值) (VDC): 220

  • 端子开关电压(最大值) (VAC): 250

  • 线圈励磁系统 : 双稳态,2 个线圈,极化

  • 线圈类型 : 双稳态

  • 端子与线圈间绝缘漏电 : 2.5 mm [ .098 in ]

  • 端子极限连续电流 (A): 2

  • 线圈电阻 (Ω): 41

  • 端子极限关合电流 (A): 2

  • 功耗 (mW): 140

  • 相邻端子间绝缘初始电介质 (Vrms): 1000

  • 电压驻波比(高频参数) : 1.04 @ 100MHz, 1.4dB @ 900MHz

  • 线圈/端子间绝缘初始电介质类 : 1000 V – 1500 VA

  • 绝缘漏电类 (mm): 1.5 – 3

  • 端子与线圈间绝缘初始电介质 (Vrms): 1500

  • 端子极限短时电流 (A): 2

  • 打开端子间绝缘初始电介质 (Vrms): 1000

  • 线圈功率额定值类 : 100 – 150 mW

主体特性

  • 重量 : 2.8 g [ .0988 oz ]

  • 绝缘特性 : 端子和线圈间 2500 V 初始浪涌耐受电压

接触件特性

  • 端子极数 : 2

  • 端子特性 : 分叉/双触点

  • 端子电流类 : 0 – 2 A

  • 端子电镀材料 :

端接特性

  • 端接类型 : 通孔

尺寸

  • 绝缘间隙类 (mm): 0 – 2.5

  • 长度 : 14.5 mm [ .571 in ]

  • 高度类(机械) : 9 – 10 mm

  • 端子与线圈间绝缘间隙 : 1.3 mm [ .051 in ]

  • 长度类(机械) : 14 – 16 mm

  • 高度 : 9.8 mm [ .386 in ]

  • 宽度 : 7.2 mm [ .283 in ]

  • 宽度类(机械) : 6 – 8 mm

使用环境

  • 环境保护类别 : RTIII

  • 环境温度类 : 70 – 85°C

  • 环境温度(最大值) : 85 °C [ 85 °F ]

  • 工作温度范围 (°C): -40 – 85

包装特性

  • 封装方法 : 盒和纸箱

产品合规性
