特性

请查看产品文档或联系我们以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

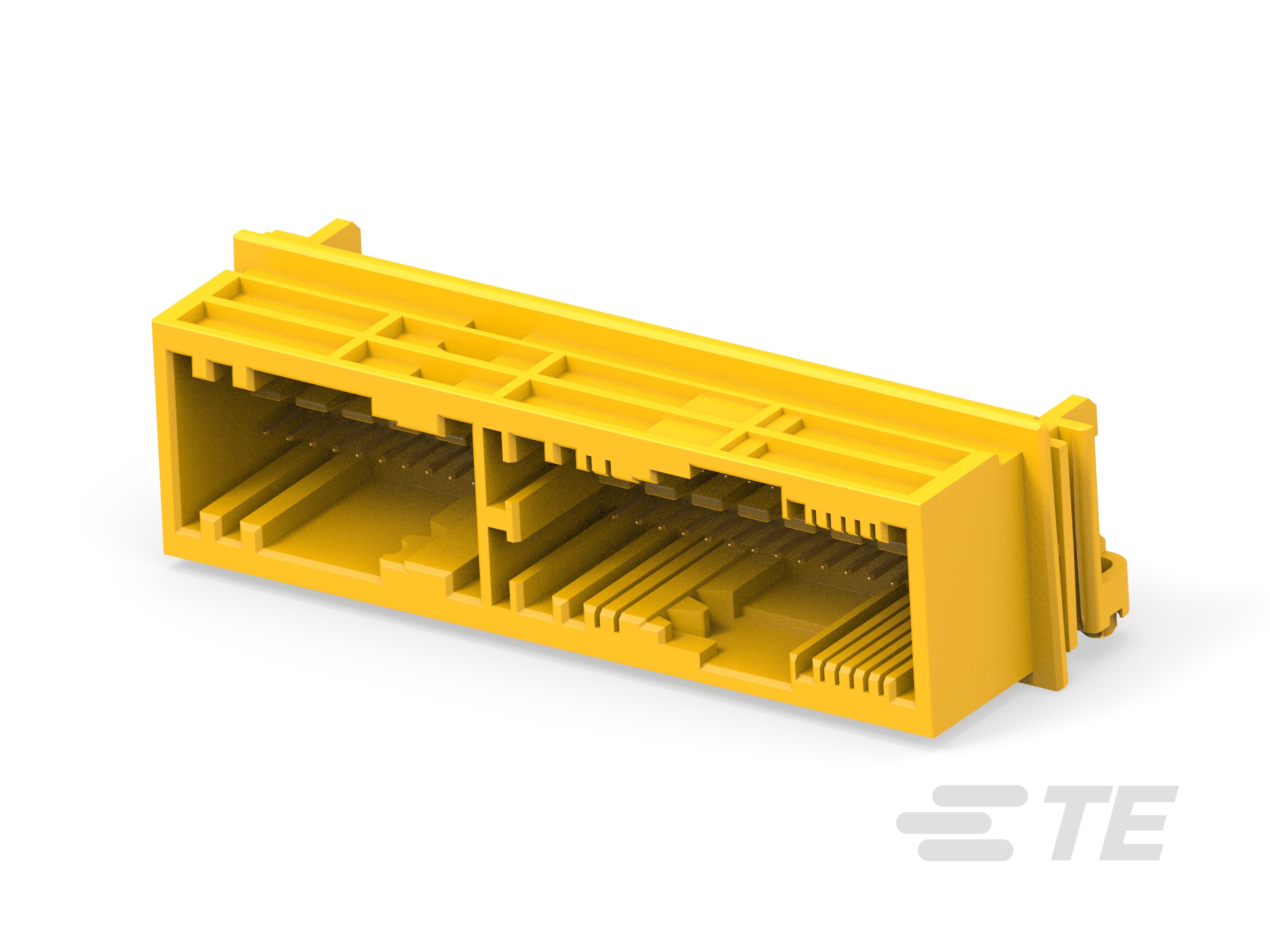

产品类型特性

  • Sealable 

  • 连接器和端子端接到  印刷电路板

  • 屏蔽 

  • 混合头 

结构特性

  • Number of Positions  56

  • 行数  2

  • 节数  2

  • 信号针数量  56

主体特性

  • 颜色  黄色

接触件特性

  • 公端宽度 .63 mm [ .025 in ]

  • 公端厚度 .63 mm [ .025 in ]

  • 接触面电镀  锡 (Sn)

端接特性

  • 端接方法  通孔 - 焊接

机械附件

  • 面板安装特性  不带

  • PCB 安装对准  带有

  • 安装方向  水平/90°

  • 安装孔  不带

  • 锁定接口  带有

  • PCB 安装固定类型  板锁

  • PCB 安装固定  带有

壳体特性

  • Centerline (Pitch) 2.54 mm [ .1 in ]

尺寸

  • 宽度 31.8 mm [ 1.19 in ]

  • PCB 的外形高度 23.5 mm [ .925 in ]

  • PCB 厚度(建议) 0.8 mm [ 0.031 in ]

  • 长度 89.86 mm [ 3.54 in ]

操作/应用

  • Circuit Application  Signal

行业标准

  • UL 易燃性等级  UL 94-HB

包装特性

  • 封装数量  22

  • 封装类型 
