文档 特性

请查看产品文档或联系我们以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

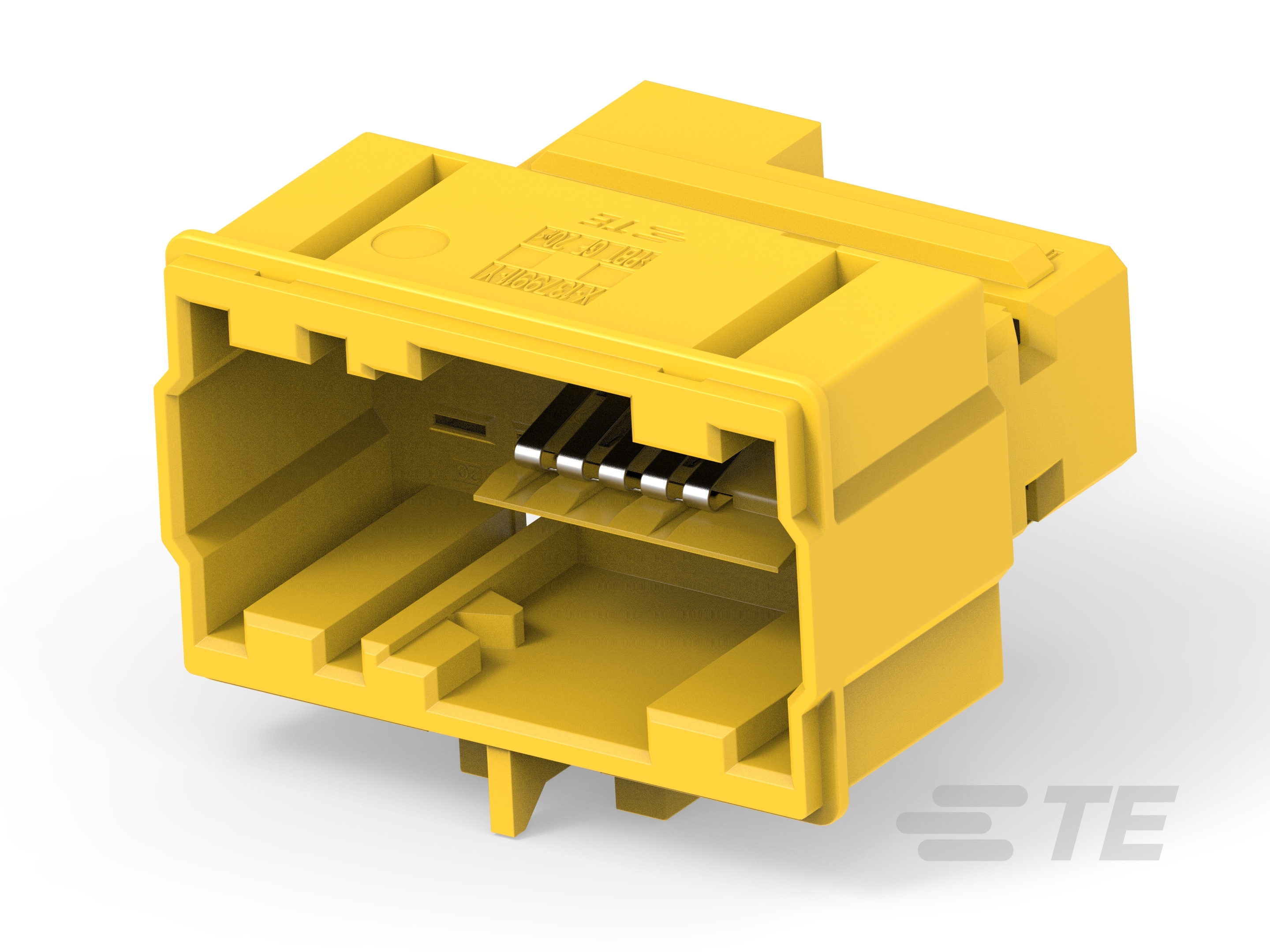

产品类型特性

  • 连接器种类  公端子外壳

  • Connector System  线到线

  • Sealable 

  • 混合型连接器 

  • 主要锁定特性  端子上

  • 应变消除  根据附件添加

  • 行间距 (mm) 4, 5.5

  • 行间距 (in) .157, .217

结构特性

  • Number of Positions  20

  • 行数  2

电气特征

  • 标称电压架构 (V) 12, 24

  • 工作电压 (VDC) 30

主体特性

  • 颜色  黄色

  • 电缆出口角度  180°

  • 主体材料  PBT GF

接触件特性

  • 对接公端宽度 (mm) .63, 2.8

  • 对接公端宽度 (in) .025, .11

机械附件

  • 安装特性 

  • 端子位置保证 

  • 极化 

壳体特性

  • Centerline (Pitch) (mm) 2.54, 5.08

  • Centerline (Pitch) (in) .1, .2

尺寸

  • 宽度 38.7 mm [ 1.524 in ]

  • 高度 27.85 mm [ 1.096 in ]

  • 长度 39.6 mm [ 1.559 in ]

使用环境

  • 工组温度范围 -40 – 85 °C [ -40 – 185 °F ]

操作/应用

  • Circuit Application  Signal

行业标准

  • UL 易燃性等级  UL 94-HB

包装特性

  • 封装方法 

其他

  • 能够保证连接器位置 

  • 可维修 
