规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。

产品类型特性

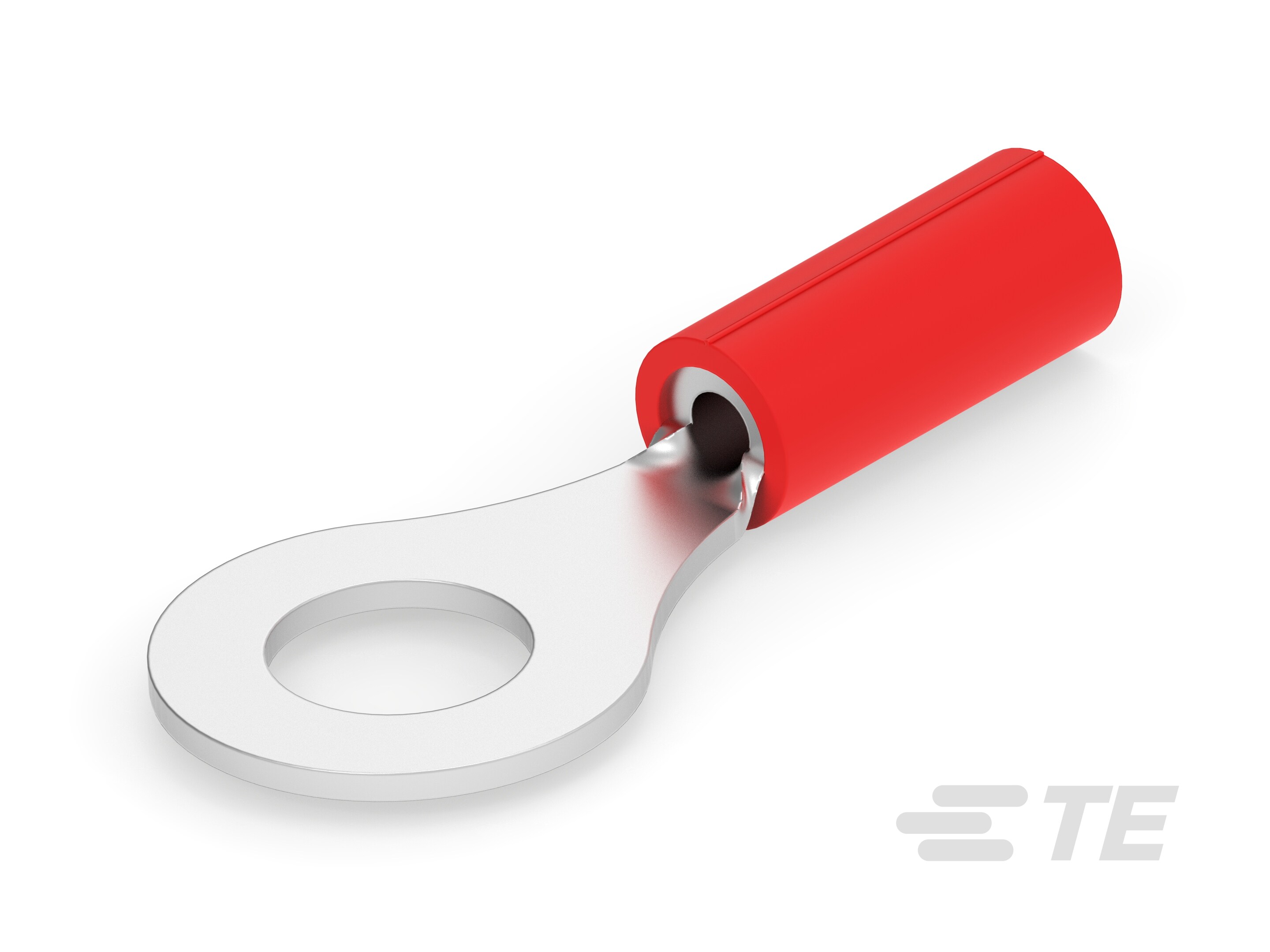

  • 环形端子产品类型 : 闭环舌形端子

  • 螺钉尺寸 : M6

  • 可密封 :

  • 电线绝缘支持固定类型 : 绝缘限制

结构特性

  • 孔数 : 1

主体特性

  • 条纹颜色 : 红色

接触件特性

  • 压线筒类型 : Closed

  • 端子方向 : 直式

  • 端子电镀材料 :

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 线径 (AWG): 20

  • 线径 (mm²): .5 – .6

  • 线径 (CMA): 1186

  • 螺钉直径 : 6.35 mm [ .25 in ]

  • 舌厚 : .79 mm [ .031 in ]

  • 产品长度 : 28.8 mm [ 1.134 in ]

  • 兼容的绝缘直径(最大值) : 2.8 mm [ .11 in ]

  • 兼容的绝缘直径范围 : 1.2 – 2.8 mm [ .047 – .11 in ]

使用环境

  • 绝缘选项 : 部分绝缘

  • 工作温度范围 : 105 °C [ 221 °F ]

操作/应用

  • 与电线基础材料兼容 :

  • 与电线电镀材料兼容 :

行业标准

  • 符合政府资质的端子 :

包装特性

  • 封装数量 : 1000

  • 封装方法 : 零散零件
