1274824-2

QSL RF Interface, Receptacle, 50 Ω, Latch, 6 GHz Operating Frequency, Cable-to-Board, 3 Position, Printed Circuit Board, Board Mount

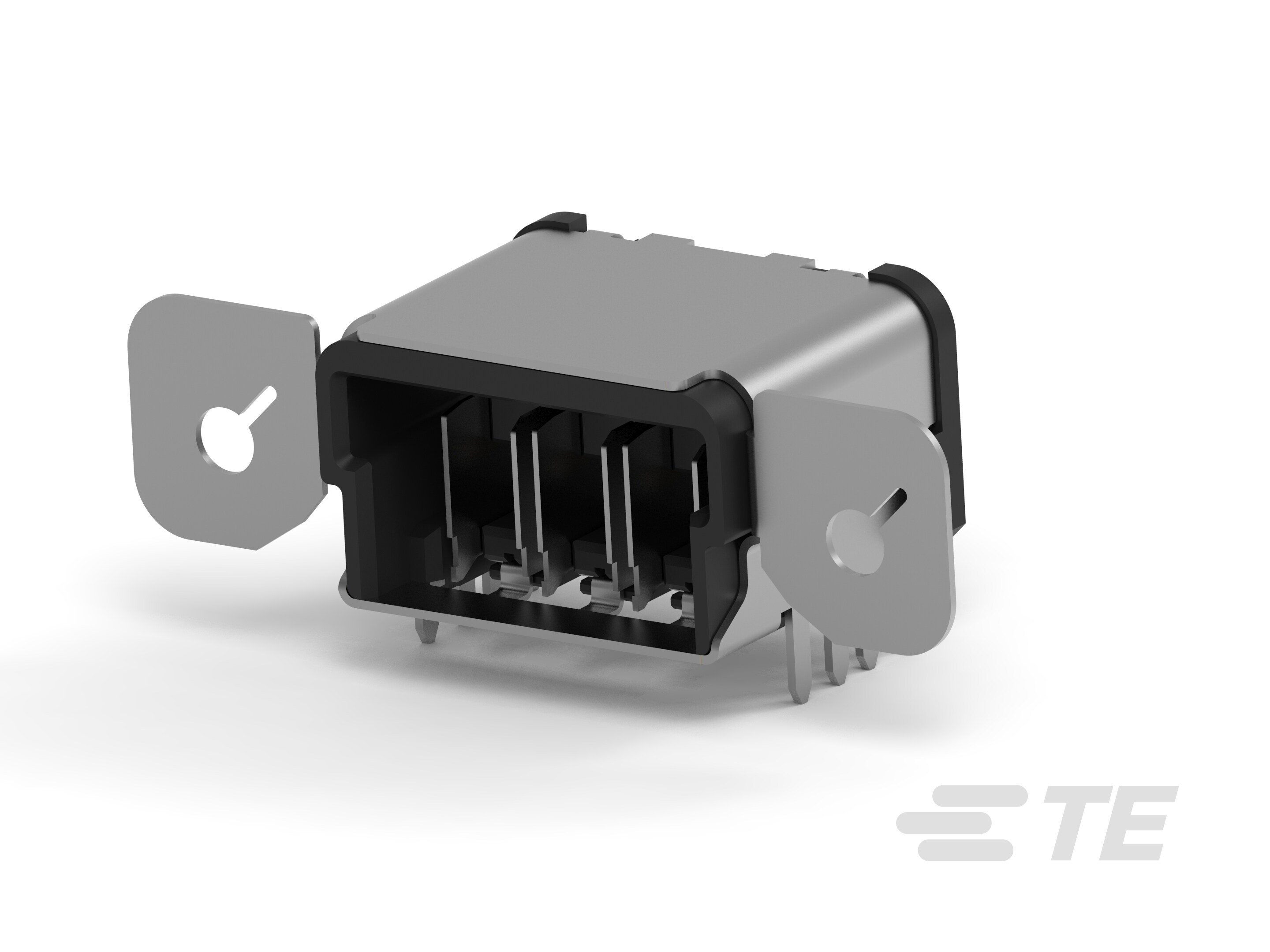

3 PORT SMT QSL RECPT W/FLANGE,-1274824-2

1274824-2

QSL RF Interface, Receptacle, 50 Ω, Latch, 6 GHz Operating Frequency, Cable-to-Board, 3 Position, Printed Circuit Board, Board Mount

  • TE 内部编号 1274824-2
  • TE 内部产品描述 3 PORT SMT QSL RECPT W/FLANGE,

  • 射频接口 : QSL

  • 射频连接器种类 : 母端

  • 阻抗 (Ω): 50

  • 射频连接器耦合机制 : 锁闩

  • 工作频率 (GHz): 6

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 射频接口 : QSL

  • 射频连接器种类 : 母端

  • 连接器系统 : 缆到板

  • 可密封 : 否

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • PCB 安装方向 : 直角

  • 位数 : 3

  • 同轴端子数 : 3

电气特征

  • 阻抗 (Ω): 50

主体特性

  • 电缆连接器方向 : 直角

  • 主体材料 : LCP（液晶聚合物）

  • 主体电镀材料 : 锡

  • 主体底板材料 : 镍

接触件特性

  • 射频连接器中心端子电镀材料 : 金

  • 射频连接器中心端子材料 : 铜合金

  • 射频连接器中心端子底板材料 : 镍

端接特性

  • PCB 端接方法 : 表面贴装

  • 端接柱体和尾部长度 : 2.11 mm [ .083 in ]

机械附件

  • 面板安装特性类型 : 法兰, 法兰

  • 射频连接器耦合机制 : 锁闩

  • 连接器安装类型 : 板安装

  • 射频端子吸附方法 : 机械

  • 制动器 : 不带

壳体特性

  • 壳体颜色 : 黑色

尺寸

  • PCB 的外形高度 : 9.93 mm [ .39 in ]

使用环境

  • 工作温度范围 : -20 – 80 °C [ -4 – 176 °F ]

操作/应用

  • 工作频率 (GHz): 6

包装特性

  • 封装方法 : Reel
