该产品目前暂无库存。如需了解库存或其它产品信息，请与我们联系。

1274663-2

Mini BNC RF Interface, Jack, 75 Ω, Bayonet, 2 GHz Operating Frequency, Cable-to-Board, 2 Position, Printed Circuit Board, Board Mount

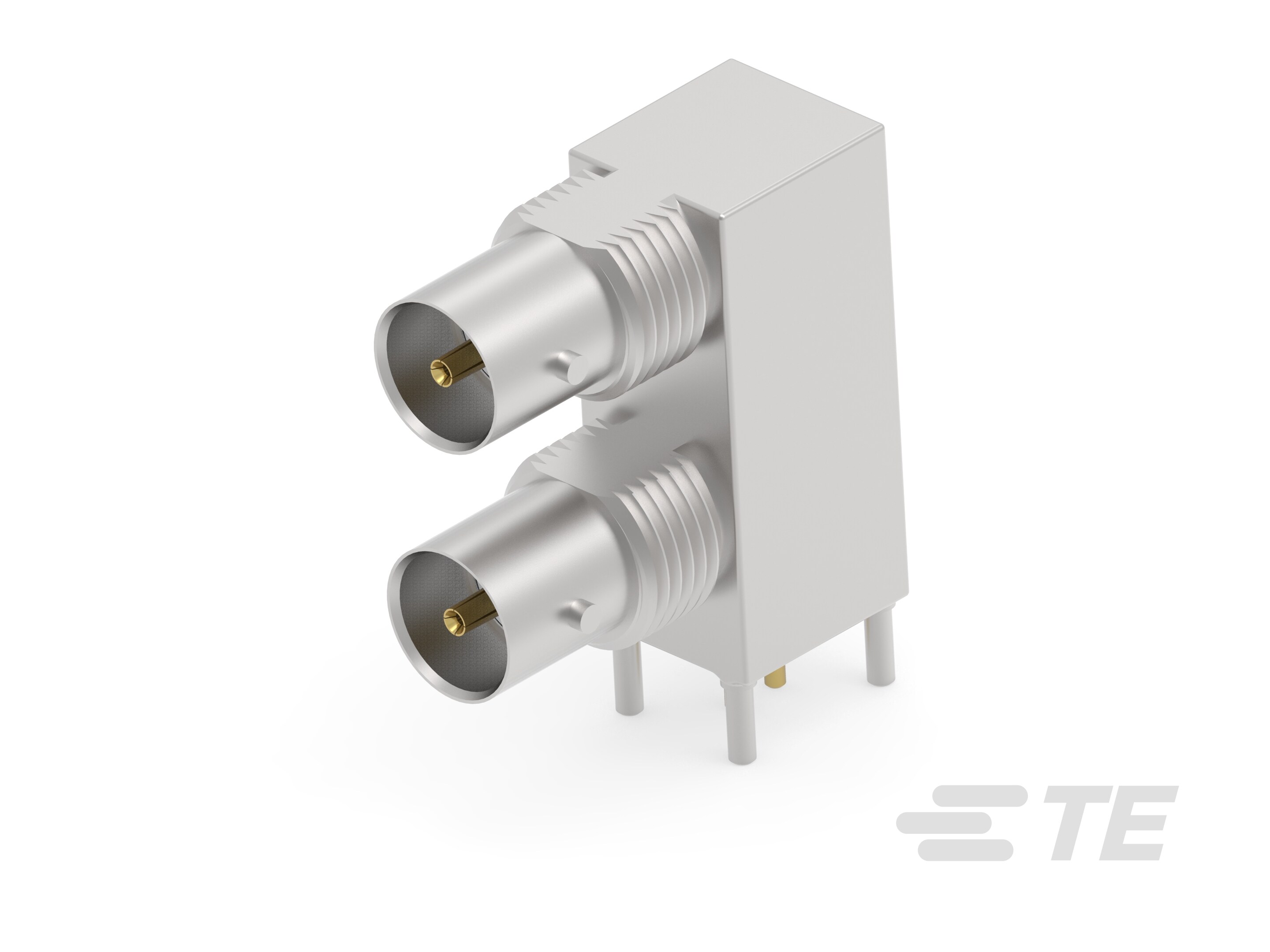

JACK, 2 POSITION, STACKED R/A, MINI BNC-1274663-2

1274663-2

Mini BNC RF Interface, Jack, 75 Ω, Bayonet, 2 GHz Operating Frequency, Cable-to-Board, 2 Position, Printed Circuit Board, Board Mount

  • TE 内部编号 1274663-2
  • TE 内部产品描述 JACK, 2 POSITION, STACKED R/A, MINI BNC

  • 射频接口 : 迷你 BNC

  • 射频连接器种类 : 插座

  • 射频连接器插接外直径（近似值） : 9.22 mm [ .363 in ]

  • 阻抗 (Ω): 75

  • 射频连接器耦合机制 : 卡口

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 射频接口 : 迷你 BNC

  • 射频连接器种类 : 插座

  • 连接器系统 : 缆到板

  • 可密封 : 否

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • PCB 安装方向 : 直角

  • 位数 : 2

  • 同轴端子数 : 2

电气特征

  • 阻抗 (Ω): 75

主体特性

  • 主体材料 : 锌

  • 主体电镀材料 : 镍

接触件特性

  • 射频连接器中心端子电镀材料 : 金

  • 射频连接器中心端子材料 : 磷青铜

  • 射频连接器中心端子底板材料 : 铜, 镍

端接特性

  • PCB 端接方法 : 通孔 - 焊接

  • 端接柱体和尾部长度 : 4 mm [ .157 in ]

机械附件

  • 射频连接器耦合机制 : 卡口

  • 连接器安装类型 : 板安装

  • 射频端子吸附方法 : 机械

  • 制动器 : 不带

尺寸

  • PCB 的外形高度 : 24.1 mm [ .949 in ]

  • 射频连接器插接外直径（近似值） : 9.22 mm [ .363 in ]

使用环境

  • 工作温度范围 : -40 – 85 °C [ -40 – 185 °F ]

操作/应用

  • 工作频率 (GHz): 2

包装特性

  • 封装方法 : Box

其他

  • 等级 : 商业

  • 电介质材料 : PTFE

  • 其他特性 : 包括的五金件, 堆叠
